1 Montage und Inbetriebnahme

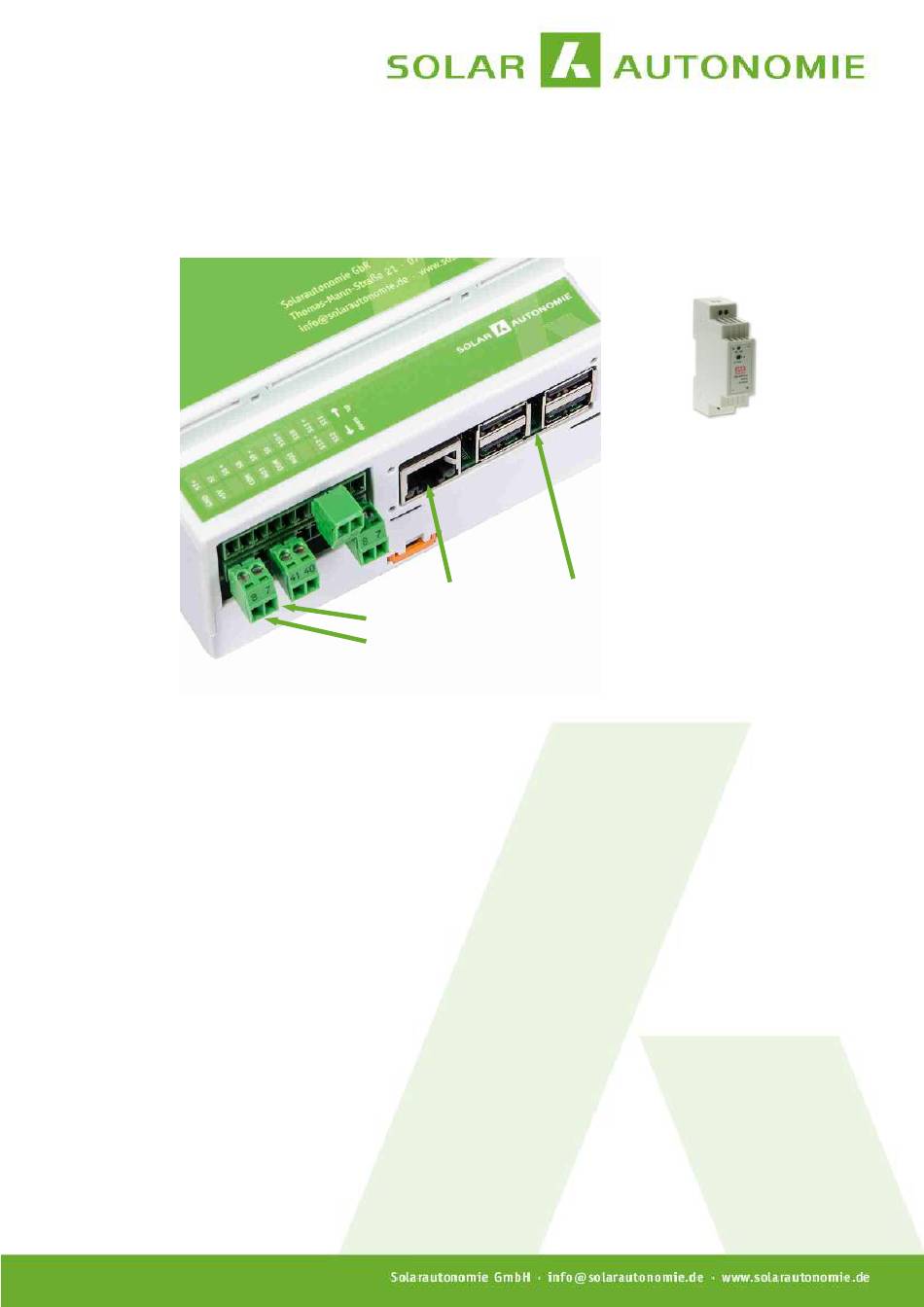

1.1 Übersicht Komponenten
Bild : Spanungsversorgung,
Anschlusspinleisten
1.2

Elektrischer Anschluss

Hutschienenmontage: Montieren Sie Logger und Netzteil auf die Hutschiene. Verbinden Sie die
entsprechenden Klemmen am Netzteil (DR-15-5, +|-) mit dem mit +5V|GND gekennezeichneten Pin-Paar in
der unteren Pinleiste entweder an der Ober- oder Unterseite des Energiemonitors (Aderquerschnitt 0.5mm²).
! Achtung: Installation ist nur vom Elektrofachmann durchzuführen! Achten Sie beim Anschluss auf die korrekte Polung (siehe
Anschlussschema Hutschienennetzteil)!
SEITE 3
LAN Anschluss
5V
0V
Hutschienennetzteil
4 x USB-2.0
(WLAN, D0)
