Horizon Hobby Axial SCX10 III Bedienungsanleitung Seite 16

C-3
4 x 8 x 3mm
Bearing
AXI237003 x1
AXI232032
28T
AXA1221
5 x 10 x 4
Bearing
AXA1218 x2
5 x 11 x 4mm
AXA1218
Bearing
AXA1221 x3
AXI235178
15 x 21 x 4mm
Bearing
AXA1243 x1
2.5 x 8mm
PIN
AXI232029
AXI236173 x1
E-2 Clip
AXA1392 x1
AX31403 x1
M3 x 8mm
AXA144 x2
M3 x 10mm
AX31185 x1
AXI232035
M3 x 14mm
AXI235178 x1

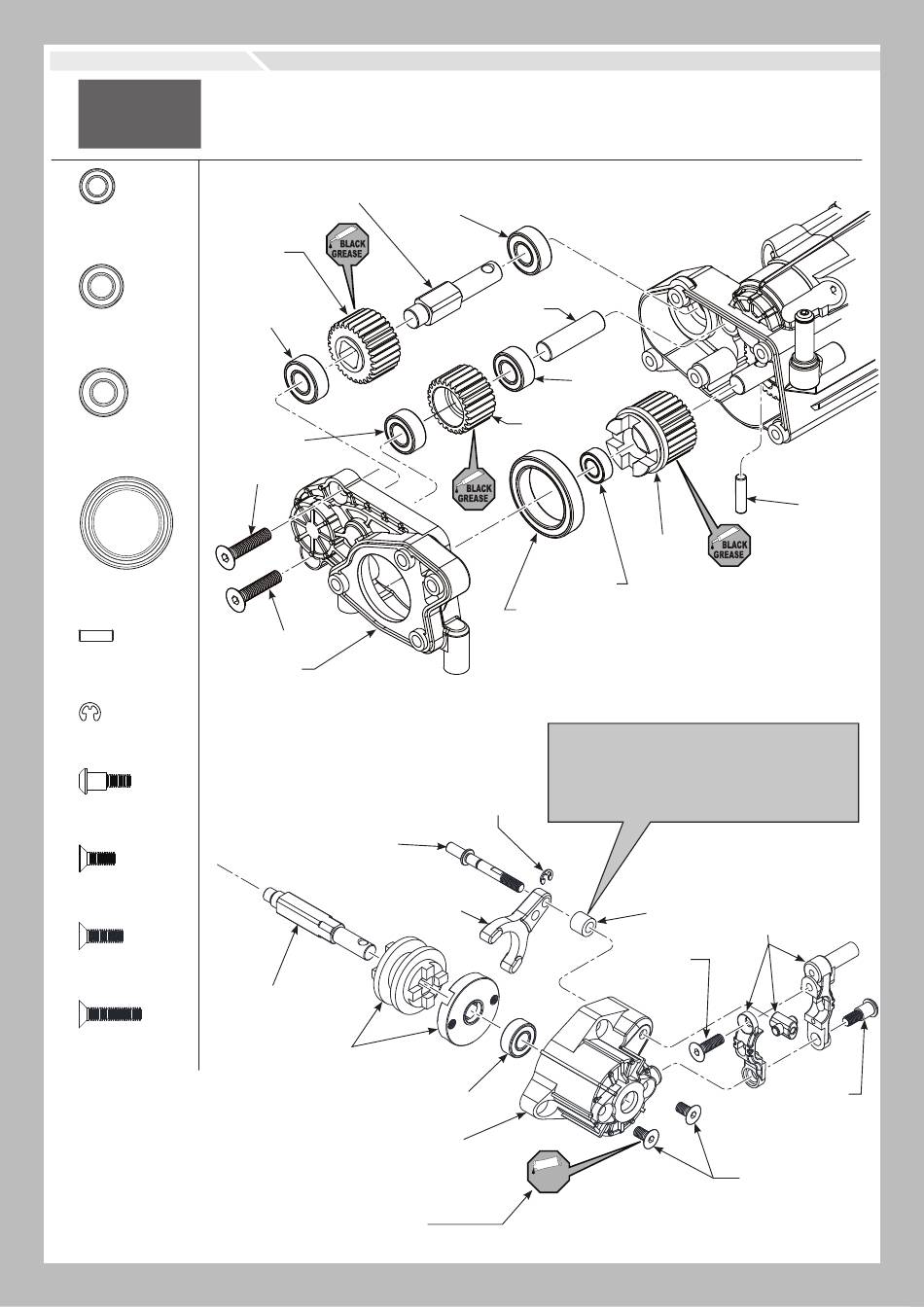

EN Transmission Assembly
DE Zusammenbau des Getriebes
FR Assemblage de la transmission
IT Assemblaggio trasmissione
AXI232035
AXA1221
AXI235178
AXI232036
AXI232036
AXI232037
AXA1221
AXI232029
AXI232035
AXA1218
AXI232032
25T
AXI237003
AXA1243
EN Use spacer for full time 4WD (no dig function)
DE Für Allradantrieb Abstandhalter verwenden
(ohne Grabfunktion)
FR
Utilisation d'une entretoise pour 4 roues motrices
à prise permanente (pas de fonction dig)
IT Utilizzare distanziale per 4WD permanente (senza
AXA1392
funzione dig)
THREAD
EN 1 drop
LOCK
DE 1 Tropfen
FR 1 goutte
IT 1 goccia
16 16
AXI236173
AXI232032
28T
AXI232026
AXI232036
AX31185
AX31043
AXA144
M3 x 8mm
