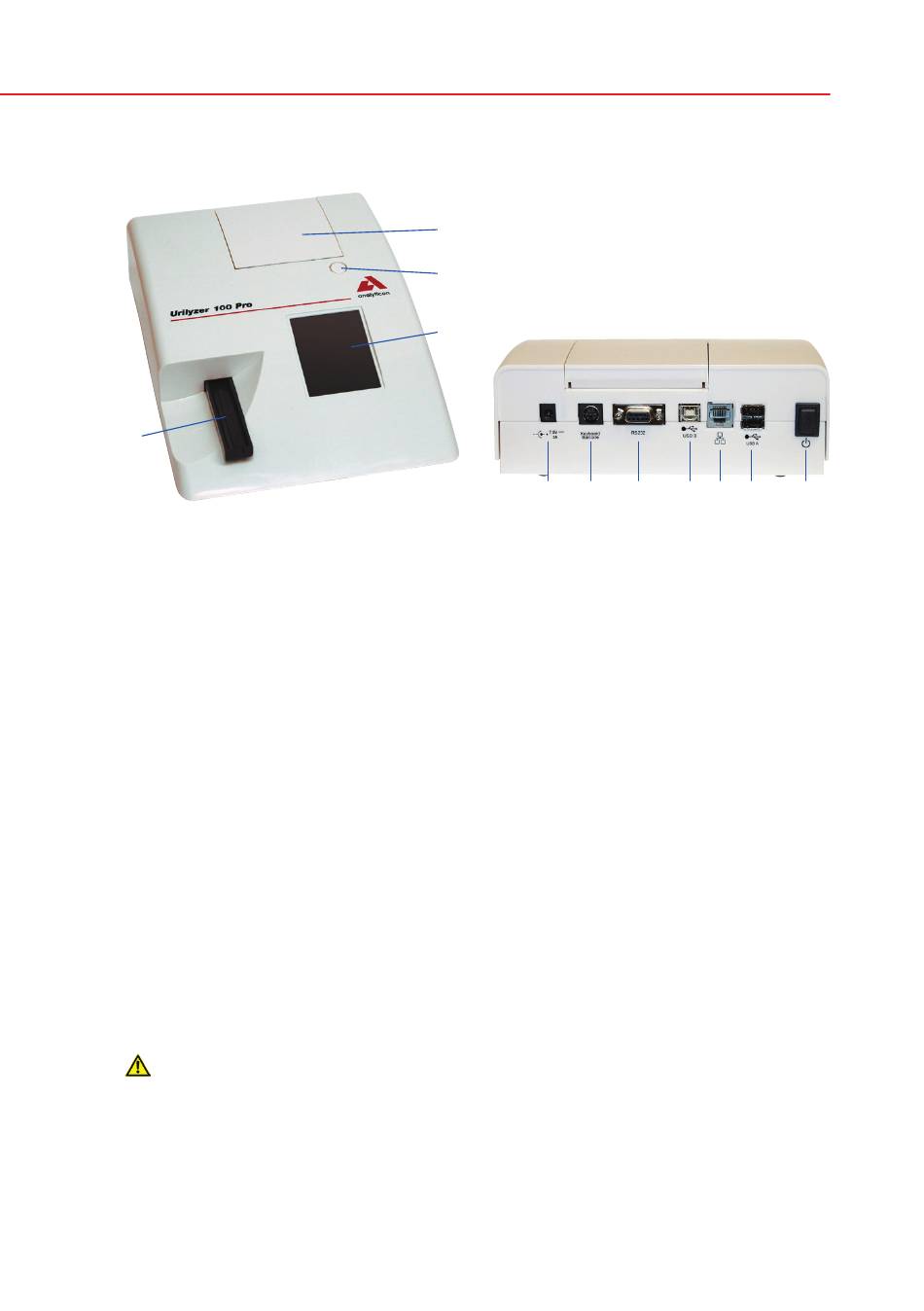

3.2 Gerätekomponenten und Funktionen
4
Vorderansicht
Komponente
1. Druckerabdeckung
2. Knopf Druckerabdeckung Drücken, um die Abdeckung des Druckerpapiers
3. Display
4. Teststreifenhalter
5. Anschluss Netzgerät
6. PS2-Schnittstelle
7. Serielle-Schnittstelle
8. USB B-Schnittstelle
9. Ethernet-Anschluss (Pro) Schnittstelle für den Ethernet Netzwerkanschluss
10. USB A Schnittstelle
11. An-/Aus-Schalter
Verbinden Sie nur die dafür vorgesehen Geräte über die entsprechende
Schnittstelle mit dem Gerät. Bei der Verwendung falscher Schnittstellen
und beim Verbinden ungeeigneter Geräte mit dem Analyzer kann die-
ser oder das andere Gerät beschädigt werden (z.B. durch eine falsche
Spannung). Bitte prüfen Sie zuvor die Funktionsfähigkeit aller verwen-
deten Kabel und gewährleisten Sie den ordnungsgemäßen Anschluss
der Kabel.
1
2
3
5
Funktion
Aufklappbar, zum Einlegen von Druckerpapier
zu öffnen
LCD Touchscreen als Schnittstelle zum Nutzer
hält die Urinteststreifen
Buchse zum Verbinden des Analyzers mit dem
Netzgerät
Schnittstelle zum Anschließen des Barcodescan-
ners oder einer Tastatur
Schnittstelle zum Anschließen eines Computers
Schnittstelle für seriellen USB
multifunktionelle Schnittstelle zum Verbinden von
USB-Geräten
Ein- und Ausschalten des Gerätes. Der Vorgang
des Ausschaltens sollte über die Benutzeroberflä-
che des Systems gestartet werden.
Systembeschreibung
6
7
8
9 10
Rückansicht
11
11
