Terminator

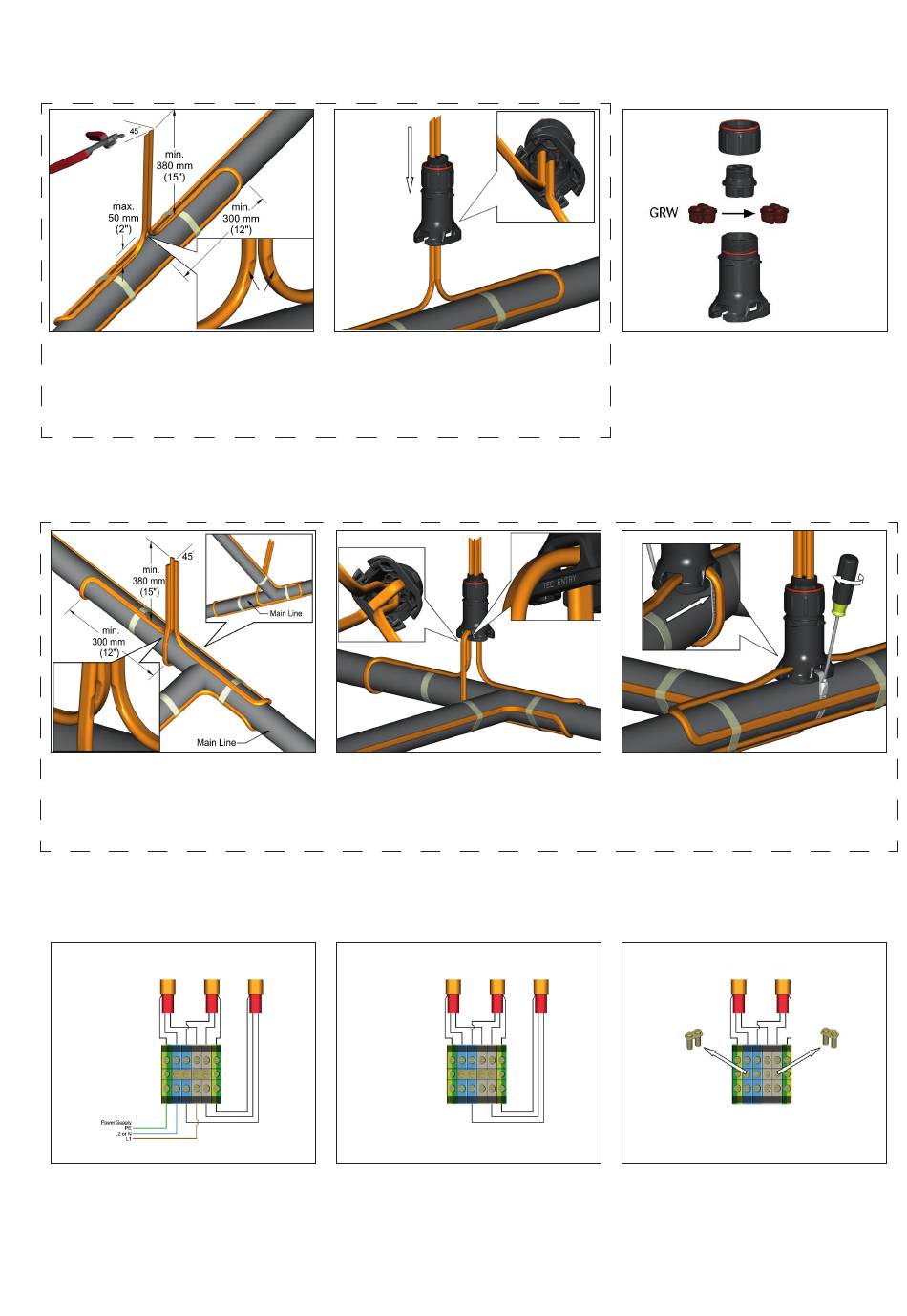

Tipps zur Zwei-Kabel-Anordnung
Platzieren Sie Busanschluss (nur HPT und FP)
und Kabel wie gezeigt. Schneiden Sie das Ende
des Kabels schräg ab, damit es sich leichter in
die Tülle einführen lässt. Sehen Sie zusätzliches
Kabel vor, für die Ausdehnungs-Schleife.
Tipps zur Drei-Kabel-Anordnung
Platzieren Sie Busanschluss (nur HPT und FP)
und Kabel wie gezeigt. Schneiden Sie das Ende
des Kabels schräg ab, damit es sich leichter in
die Tülle einführen lässt. Sehen Sie zusätzliches
Kabel vor, für die Ausdehnungs-Schleife.
Verdrahtungsdetails
Heizkabel #1
Heizkabel #2
Stromanschluss (1 bis 3 Heizkabel)
ZP-XP
TM
Busanschluss
Führen Sie zwei Kabel in den Schnellanschluss
ein.
Hinweis: Bei HPT- und FP-Kabeln die Tülle
im Terminator gegen die in PETK-3 gelieferte
GRW-G tauschen.
Führen Sie drei Kabel in den Schnellanschluss
ein.
Hinweis: Bei HPT- und FP-Kabeln die Tülle
im Terminator gegen die in PETK-3 gelieferte
GRW-G tauschen.
Heizkabel #3
Inline-Abzweigung und T-Abzweigung
INSTALLATIONSVERFAHREN
Heizkabel #1
Heizkabel #2
Heizkabel #3
5
Bei HPT- und FP-Kabeln die Tülle im
Terminator gegen die in PETK-3 gelieferte
GRW-G tauschen.
Montieren Sie den Schnellanschluss mit drei
Kabeln. Kleben Sie kein Band über das Kabel.
Heizkabel #1
Heizkabel #2
Endabschluss (1 bis 2 Heizkabel). Für zwei
Kabelabschlüsse Brücken entfernen.
GRW-G
