Thermon Terminator ZP-R-XP Handbuch

Diese Anleitung herunterladen

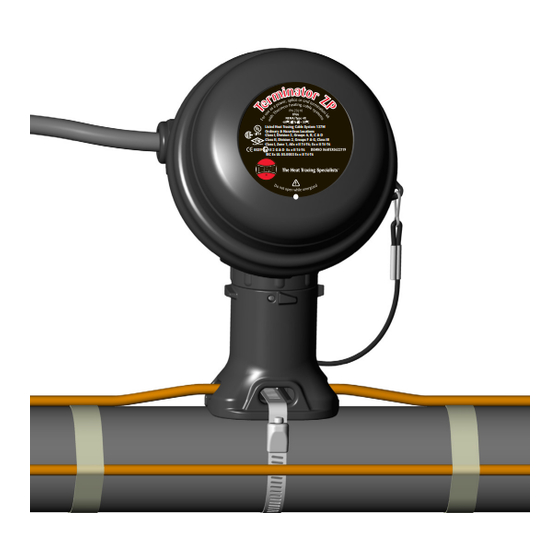

Terminator

ZP-R-XP

Connection-Kit

INSTALLATIONSVERFAHREN

Listed Heat Tracing Cable System 137M

Ordinary & Hazardous Locations

Class I, Division 2, Groups A, B, C & D

Class II, Division 2, Groups F & G, Class III

Class I, Zone 1, AEx e II T4-T6; Ex e II T4-T6

0539

II 2 G & D Ex e II T4-T6

IEC Ex UL 05.0003 Ex e II T4-T6

Zur Verwendung mit TESH und TES(X)L

Serienheizleitern mit konstanter Leistungsabgabe

Die Begleitheizungsspezialisten

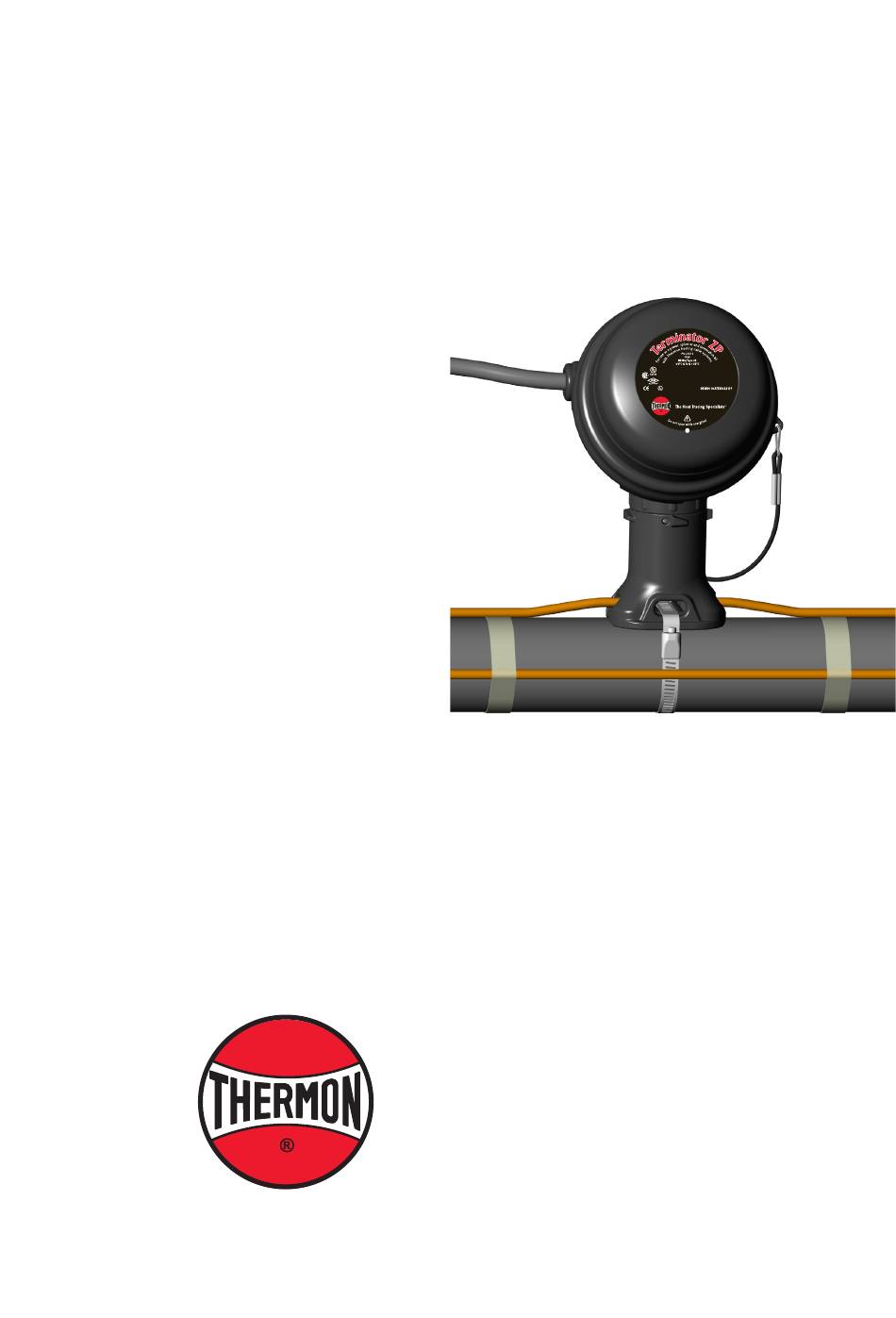

Seite 1 Terminator ZP-R-XP Connection-Kit INSTALLATIONSVERFAHREN Listed Heat Tracing Cable System 137M Ordinary & Hazardous Locations Class I, Division 2, Groups A, B, C & D Class II, Division 2, Groups F & G, Class III Class I, Zone 1, AEx e II T4-T6; Ex e II T4-T6 0539 II 2 G &...
Seite 2 Die folgenden Installationsverfahren sind vorgeschlagene Richtlinien für die Installation des Terminator-Kits ZP-R-XP. Für andere Sprachen außer Englisch und der hier angebotenen lokalen Übersetzung wenden Sie sich bitte an Thermon. Die englische Version des Installationsverfahrens ist ausschlaggebend. Empfang, Lagerung und Handhabung . . .
Seite 3 Terminator ZT-P-XP VORGEHENSWEISE INSTALLATION Schneiden Sie das Ende des Kabels schräg Führen Sie das Kabel in den Schnellanschluss Schieben Sie den Schnellanschluss in Richtung ab, damit es sich leichter in die Tülle einführen ein. Bei Montage an der Rohrunterseite oder an Rohr und führen Sie das Kabel durch den lässt.
Seite 4 Verdrahtungsdetails: Phase – Phasenkreis Verdrahtungsdetails: 3-phasiger Kreis (Stromseite) Verdrahtungsdetails: 3-phasiger Kreis (Ende oder „Stern“-Seite) Hinweis: Installieren Sie die separat lieferbare Brücke auf Terminal L1, L2 und L3. THERMON . . . Die Begleitheizungsspezialisten ® www.thermon.com Europäischer Firmensitz Unternehmenszentrale • •...
