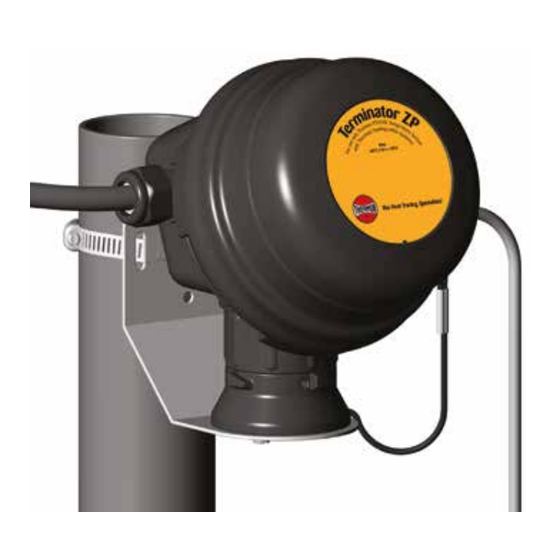

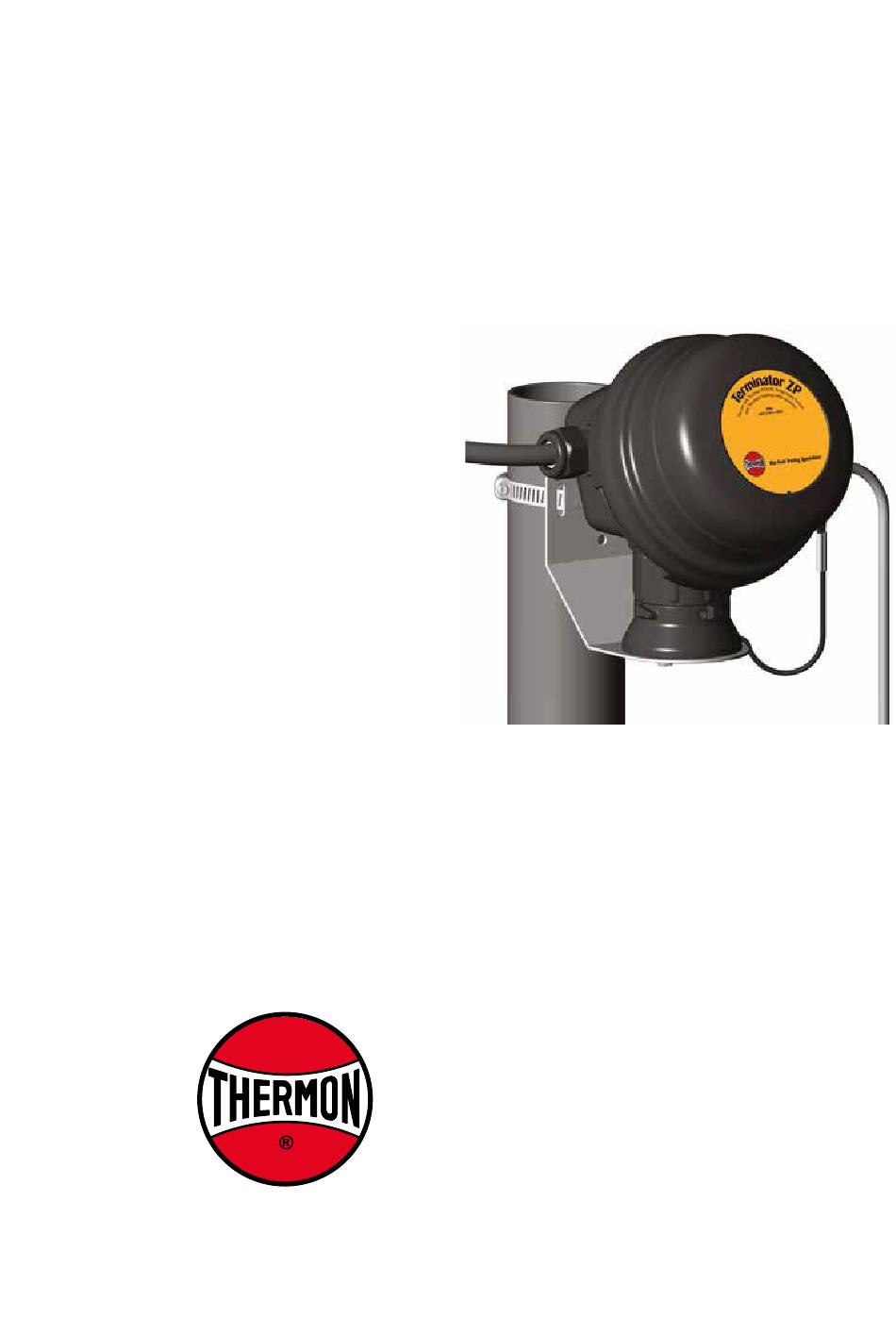

- Seite 1 Terminator ZP-PTD100-WP Temperaturfühler-Anschlusskit INSTALLATIONSVERFAHREN Die Begleitheizungsspezialisten ®...
- Seite 2 Installation des Terminator-Kits ZP-PTD100-WP. Für andere 155 mm 193 mm Sprachen außer Englisch und der hier angebotenen lokalen Übersetzung wenden Sie sich bitte an Thermon. Die englische Version des Installationsverfahrens ist ausschlaggebend. 206 mm Inhalt des Kits . . .
- Seite 3 Terminator ZP-PTD100-WP INSTALLATIONSVERFAHREN Befestigungsmethode 1: Fixieren Sie Montieren Sie den Schnellanschluss mit den Befestigungsmethode 2: Fixieren Sie den den Wandhalterungs-Winkel mit dem M5-Schrauben und -Schraubensicherungen Wandhalterungs-Winkel mit Schrauben, Rohrband auf der Montagefläche. auf die Halterung. Beilagscheiben und Muttern (vom Kunden bereitgestellt) auf der Montagefläche.
- Seite 4 Terminator ZP-PTD100-WP INSTALLATIONSVERFAHREN Installieren Sie die Express-Anschlussleisten Führen Sie die Systemverdrahtung Setzen Sie den Anschlusskasten-Deckel und ziehen Sie ggf. die Schrauben fest. durch. Die Schrauben des Terminals auf und ziehen Sie ihn mit der Hand fest. sollten mit einem Anzugsmoment von Führen Sie einen Schraubendreher in 1,4 Nm (12,4 lb-in) festgezogen werden.
- Seite 5 Um EMV-Probleme mit einem Temperaturregler zu vermeiden, darf die Abschirmung des Steuerungsdrahtes nur an die Erde der Instrumente angeschlossen werden. Schließen Sie die Abschirmung des Steuerungsdrahtes nicht im Anschlusskasten an. THERMON . . . Die Begleitheizungsspezialisten ® www.thermon.com Europazentrale Unternehmenszentrale •...
