Terminator
Die folgenden Installationsverfahren sind vorgeschlagene Richtlinien
für die Installation des Terminator-Kits ZP-XP. Für andere Sprachen
außer Englisch und der hier angebotenen lokalen Übersetzung
wenden Sie sich bitte an Thermon. Die englische Version des
Installationsverfahrens ist ausschlaggebend.

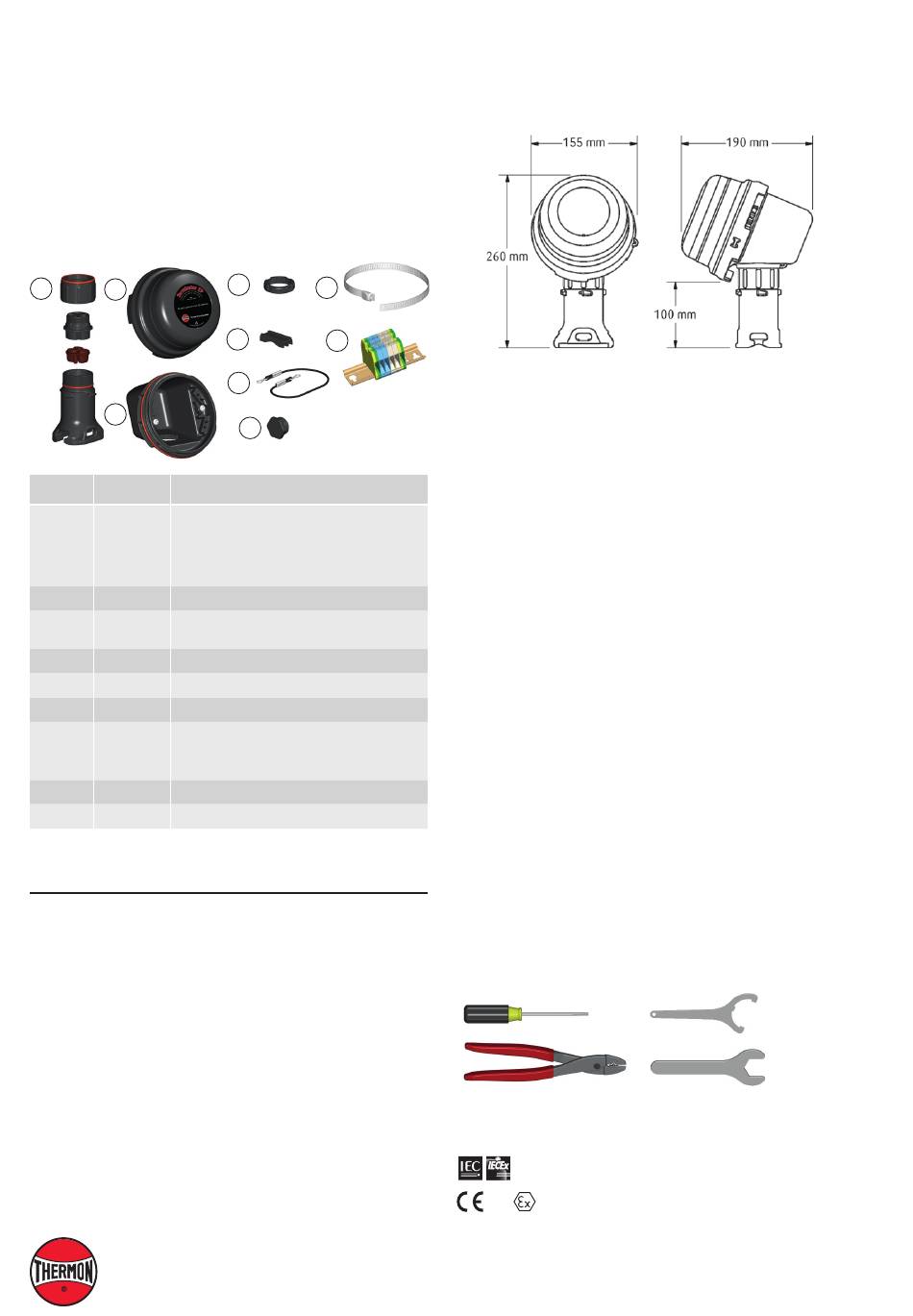

Inhalt des Kits . . .
1
2
3
Artikel
Anzahl
Schnellanschluss
1
1
2
1
Anschlusskasten-Deckel
Anschlusskasten-Unterteil mit O-Ring
3
1
und M25-Staubschutzkappe
4
1
Mutter
5
1
Spannband
6
1
Spannbandführung
Anschlussleiste mit Hutschiene
7
1
(Siehe technische Daten der Klemmen für
max. zulässigen Drahtdurchmesser)
8
1
Anschlusskasten-Schnur
9
1
Blindstopfen
Separat bestellen . . .
PETK Leistungs- und Endabschlusskits (pro Kabel)
PETK-1
für RSX, VSX, BSX
PETK-2
für KSX, HTSX
PETK-3
für HPT, FP
Die Begleitheizungsspezialisten
ZP-XP
TM
4
5
6
7
8
9
Beschreibung
Haltekappe mit O-Ring
Tüllenkompressor mit Gewinde
Tülle
Standfuß mit O-Ring
®
INSTALLATIONSVERFAHREN
Abmessungen . . .
Warnungen . . .
• Wegen des Risikos von Stromschlägen, Lichtbögen und
Bränden, die durch Produktbeschädigung oder eine nicht
ordnungsgemäße Installation oder Wartung verursacht werden,
ist eine Erdschluss-Schutzeinrichtung vorgeschrieben.
• Die Installation muss die Thermon-Anforderungen (einschließlich
Formular PN 50207U für Ex-Systeme) erfüllen und in
Übereinstimmung mit den Vorschriften der Norm EN IEC
60079-14 für Gefahrenzonen (wo anwendbar), sowie allen
anderen anwendbaren nationalen oder lokalen Vorschriften
vorgenommen werden.
• Bauteilzulassungen und Leistungsangaben gelten nur bei
Verwendung von Teilen, die von Thermon gelistet wurden.
• Vor dem Öffnen der Abdeckung müssen alle Spannungsquellen
abgeschaltet werden.
• Vermeiden Sie elektrostatische Ladungen. Reinigen Sie das
Gerät nur mit einem feuchten Tuch.
• Vor und während der Installation müssen die Enden des
Heizkabels und der Komponenten des Kits trocken sein.
• Der Mindest-Biegeradius des Heizkabels ist 32 mm
(ausgenommen HPT (57 mm) und FP (19 mm)).
• Personen, die diese Produkte installieren, sind verantwortlich
für die Einhaltung aller geltenden Sicherheits- und
Gesundheitsrichtlinien. Während der Installation sollte
angemessene persönliche Schutzausrüstung (PSA) getragen
werden. Sollten Sie zusätzliche Fragen haben, kontaktieren Sie
bitte Thermon.
Benötigte Werkzeuge . . .
3 mm
8 mm
Zertifizierungen/Zulassungen . . .
IP66 -60 °C ≤ Ta ≤ +55 °C
Gewöhnliche und gefährliche Standorte
FMG 10.0022X Ex eb IIC T4–T6, Ex tb IIIC T135°C–T85°C
1725
II 2 GD Ex eb IIC T4–T6, Ex tb IIIC T135°C–T85°C FM 10ATEX0058X
Thermon verfügt über zusätzliche Zulassungen für die Verwend-
ung in Gefahrenzonen, einschließlich:
• GGTN • Kasachstan
2
Terminator-LN-
Werkzeug
(separat bestellen)
28 mm
29 mm
33 mm
