Terminator
Busanschluss

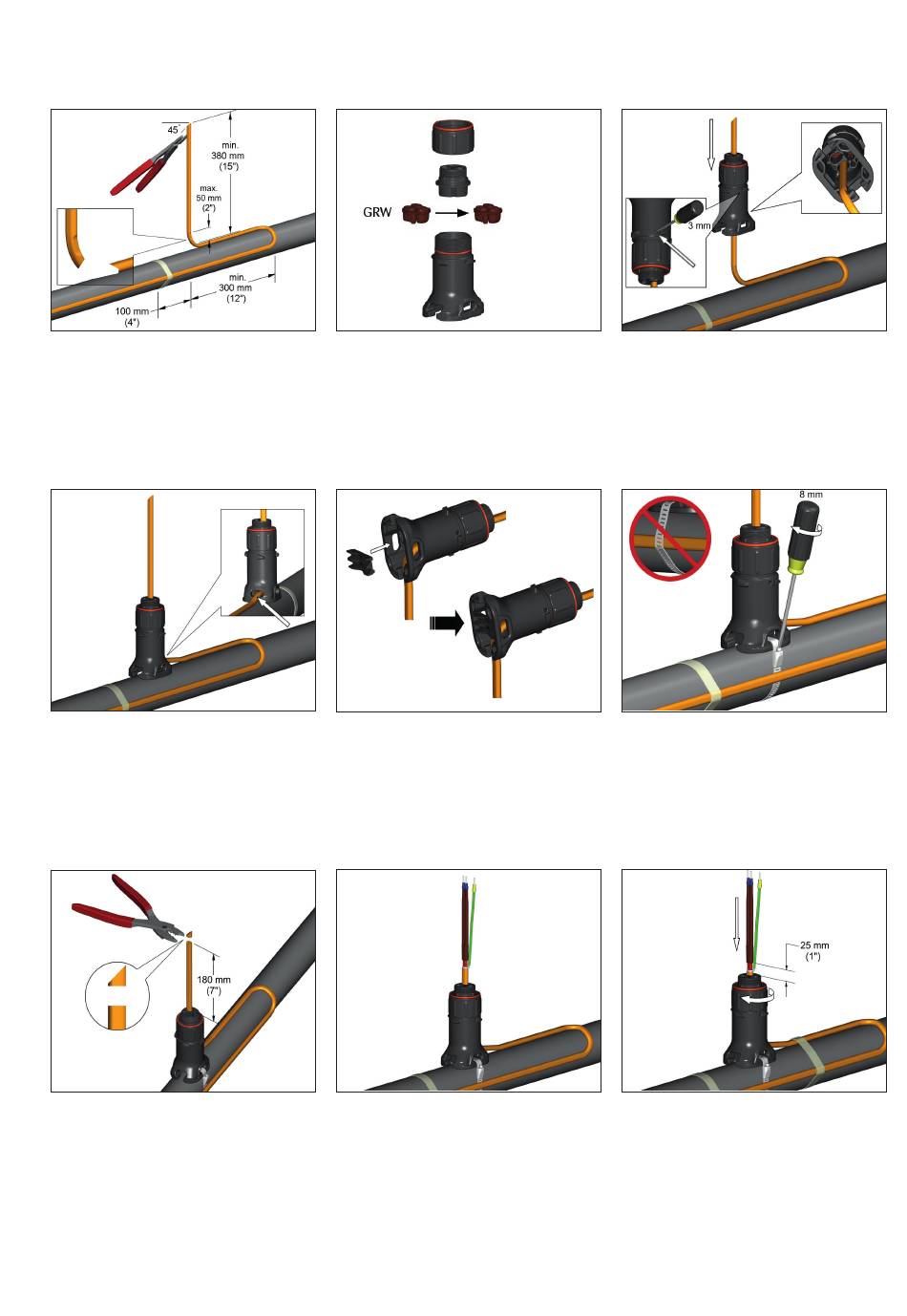

1.
Platzieren Sie Busanschluss (nur HPT und
FP) und Kabel wie gezeigt. Schneiden Sie
das Ende des Kabels schräg ab, damit
es sich leichter in die Tülle einführen
lässt. Sehen Sie zusätzliches Kabel vor,
für die Ausdehnungs-Schleife. Tipps für
Mehrfachkabel-Installation siehe Seite 5.
4.
Schieben Sie den Schnellanschluss in
Richtung Rohr und führen Sie das Kabel
durch den Einlass des Standfußes.
7.
Schneiden Sie das Kabelende ab.
ZP-XP
TM
2.
Bei HPT- und FP-Kabeln die Tülle im
Terminator gegen die in PETK-3 gelieferte
GRW-G tauschen.
5.
Stecken Sie die Spannbandführung an
ihrer Stelle in den Schnellanschluss und
schnappen Sie sie ein.
8.
Schließen Sie das Kabel mit einem
geeigneten PETK-Abschlusskit ab. Siehe
PETK-Installationsanweisungen.
INSTALLATIONSVERFAHREN
GRW-G
3.
6.
9.
3
F ü h r e n S i e d a s K a b e l i n d e n
Schnellanschluss ein. Bei Montage an
der Rohrunterseite oder an dessen Seite,
Tropfloch herausdrücken.
Montieren Sie den Schnellanschluss mit
Hilfe eines Rohrbandes an das Rohr.
Kleben Sie kein Band über das Kabel.
Drücken Sie überschüssiges Kabel wieder
zurück durch den Schnellanschluss.
Schrauben Sie die Kappe gut zu. Kleben
Sie die Ausdehnungs-Schleife an das Rohr.
