Terminator
10.

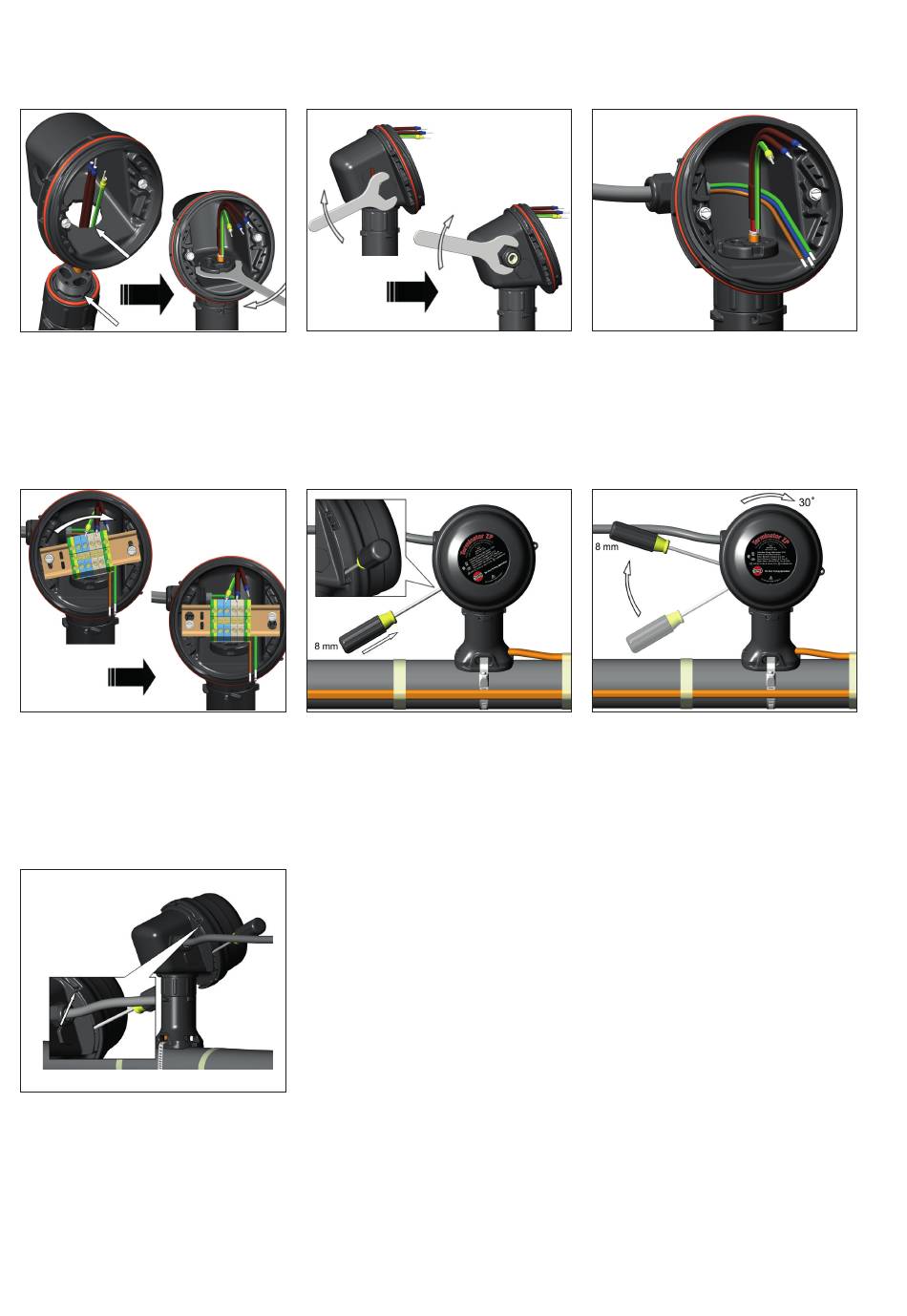

Montieren Sie den Anschlusskasten-
Unterteil auf den Schnellanschluss.
Stellen Sie sicher, dass die Schlitze korrekt
an der Unterseite des Anschlusskastens
ausgerichtet sind. Ziehen Sie die Mutter
mit dem Terminator-LN-Werkzeug fest.
Bei horizontaler Montage müssen die
Anschlussöffnungen nach unten zeigen.
13.
Installieren Sie die Anschlussleiste
und führen Sie die Systemverdrahtung
durch. Die Schrauben des Terminals
sollten mit einem Anzugsmoment von
1,4 Nm (12,4 lb-in) festgezogen werden.
Verdrahtungsdetails siehe unten.
16.
Deckel-Verriegelungsmechanismus
vollständig eingerastet. Um den Deckel
abzunehmen, führen Sie die Schritte 14
und 15 in umgekehrter Reihenfolge durch.
ZP-XP
TM
11.
Entfernen Sie die M25-Staubschutzkappe.
Bringen Sie eine M25-Stromdurchführung
(bitte separat bestellen) und einen
M25-Blindstopfen an. Bei Inline-
Abzweigungen, T-Abzweigungen oder
Endabschlüssen setzen Sie statt der M25-
Stromdurchführung einen zusätzlichen
M25-Blindstopfen ein (M25-B-EXE bitte
separat bestellen).
14.
Setzen Sie den Anschlusskasten-Deckel
auf und ziehen Sie ihn mit der Hand fest.
Führen Sie einen Schraubendreher in
den Ratschenschlitz an der Seite des
Anschlusskasten-Unterteils ein.
INSTALLATIONSVERFAHREN
12.
15.
4
Installieren Sie das Stromversorgungskabel
(falls erforderlich).
Benutzen Sie die Schraubendreher-
Ratsche im Anschlusskasten-Deckel. Der
Deckel dreht sich um 30°.
