Kenwood KCA-R200 Bedienungsanleitung

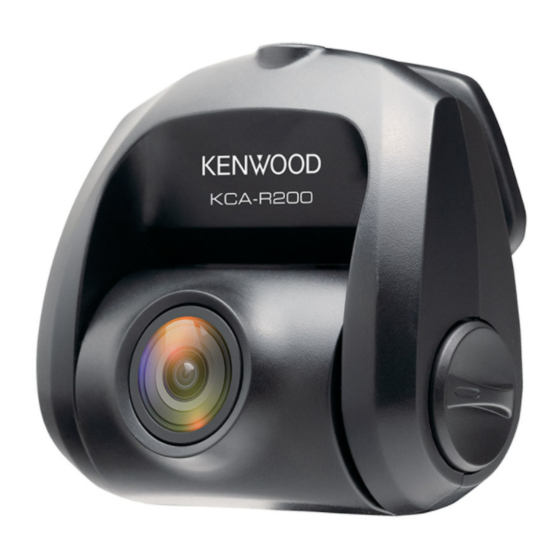

Rear camera for dashboard camera
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
• Updated information (the latest Instruction Manual, etc.) is available from
<https://www.kenwood.com/cs/ce/>.
For your records
Record the serial number, found on the back of the unit in the spaces designated on the
warranty card, and in the space provided below. Refer to the model and serial numbers
whenever you can upon your KENWOOD dealer for information or service on the product.
Model KCA-R200
Serial Number______________
US Residents Only
Register your KENWOOD product at www.kenwood.com/usa
© 2019 JVCKENWOOD Corporation
KCA-R200
Rear Camera for Dashboard Camera
INSTRUCTION MANUAL
Register Online
R200-V1.8.A.A-EN
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kenwood KCA-R200

Inhaltszusammenfassung für Kenwood KCA-R200

  • Seite 12 Inhalt Vor dem Einsatz ..…………………………………………………………………………. Wichtige Hinweise zum Gebrauch …………………………………………………..Zubehör …………………………………………………………………………………..Teilbezeichnung …………………………………………………………………………..Installation und Anschluss ……………………………………………………………..Technische Daten ………………………………………………………………………….. Deutsch...

  • Seite 13: Vor Dem Einsatz

    Vor dem Einsatz Bildschirmabbildungen und Bedienungsbeispiele in diesem Dokument dienen zum • Veranschaulichen der Bedienung. Es kann vorkommen, dass Bildschirmabbildungen von tatsächlichen Bildschirminhalten abweichen • und einzelne Bedienschritte nicht nachvollzogen werden können. Haftungsausschluss Bitte beachten Sie, dass JVCKENWOOD für keinerlei Schäden haftet, die Kunden oder Dritten •...
  • Seite 14 Wichtige Hinweise zur Installation • Installieren Sie das Gerät an einer Stelle, an der es die Sicht des Fahrers nicht behindert. • Bringen Sie das Gerät so an, dass sein Sehfeld in dem Bereich liegt, der von den Scheibenwischern gereinigt wird. •...

  • Seite 15: Zubehör

    Zubehör Vergewissern Sie sich, dass die folgenden Dinge zur Hand sind, bevor Sie loslegen. Rückkamera Mini-USB-Kabel Klebepolster Klebehalterung (8 m lang) * Das Aussehen des Produktes kann sich etwas von den Abbildungen unterscheiden. Teilbezeichnung Rückkamera Rückkamera. Rückkamera-Kabelanschluss. Klebehalterung. Montageport. Rückkamera-Kabel Kabelverbinder.

  • Seite 16: Installation Und Anschluss

    Installation und Anschluss Empfohlene Installationsstelle Installieren Sie das Gerät an einer Stelle, an der es die Sicht des Fahrers nicht • behindert. Bringen Sie das Gerät so an, dass sein Sehfeld in dem Bereich liegt, der von den • Scheibenwischern gereinigt wird. Achtung Wenn Sie das Stromversorgungskabel an der A-Säule oder durch andere Teile verlegen, achten Sie bitte auf die nachstehenden Punkte.

  • Seite 17: Gerät An Der Klebehalterung Anbringen

    Führen Sie bei der ersten Installation die nachstehenden Schritte aus: Schritt 1: Wählen Sie eine Position für die Rückkamera. Gerät an der Klebehalterung anbringen Bringen Sie das Gerät an der Klebehalterung (3) an. Achten Sie darauf, dass Gerät richtig und wackelfrei an der Klebehalterung sitzt. Rückkamera-Kabelverbinder anschließen Schließen Sie den Rückkamera-Verbinder (2) an den Kabelverbinder (5) an.

  • Seite 18: Installationsort Wählen

    Rückkamera verbinden Verbinden Sie den CAM-IN-Verbinder (6) mit dem CAM-IN-Anschluss der kompatiblen Dashboard-Kamera. Installationsort wählen Schalten Sie die Zündung ein, damit die Rückkamera mit Strom versorgt wird, und schalten Sie dann den Wireless-Link-Modus zur Verbindung mit dem Mobilgerät ein. Schauen Sie sich das Kamerabild mit der App an, korrigieren Sie den Installationsort bei Bedarf entsprechend.

  • Seite 19: Klebehalterung Anbringen

    Klebehalterung anbringen Wenn Sie den optimalen Installationsort nebst Winkel bestimmt haben, ziehen Sie die Schutzfolie (3) vom Klebepolster und die Schutzfolie vom Objektiv ab, und drücken Sie das Kleberpolster anschließend etwa 30 Sekunden lang mit etwas Kraft gegen die Heckscheibe. TIPP - Vergewissern Sie sich vor dem Fixieren, dass sich das Kabel nach dem Anbringen anschließen und trennen lässt.

  • Seite 20: Technische Daten

    Technische Daten Bildsensor CMOS-Sensor, 1/2,8-Zoll Bildfrequenz 30 Hz 2560 × 1440 (3.7 Megapixel) Aufnahmeauflösung Aufnahmeformat H.264 (MOV) Fixfokusobjektiv, f 2,0 Objektiv Sehfeld Horizontal :129° / Vertikal: 66° / Diagonal: 161° Betriebsspannung 5 V Gleichspannung Stromverbrauch 120mA Umgebungstemperatur -10 bis 60 °C im Betrieb Abmessungen 63mm x 66mm x 36mm...
