12.8.20.5 Konfigurationsbeispiele LIU
Die Line Interface Unit (LIU) wird in zwei verschiedenen Größen und unterschiedlichen Ausgangsbelegungen
und Anschlüssen ausgeliefert. Alle Ausgänge einer Baugruppe können entweder im E1 oder im T1 Modus be-
trieben werden. Das Einstellen bzw. Ändern der Signale ist im Betrieb über das Webinterface möglich. Der
eingestellte Modus wird über die LEDs im Halteblech angezeigt.
Signaltypen
• 2048 kHz (E1-Mode) oder 1,544 MHz (T1-Mode), G.703, 120
• 2048 kHz (E1-Mode) oder 1,544 MHz (T1-Mode), G.703, 75
• 2048 kBit/s (E1-Mode) oder 1,544 MBit/s (T1-Mode), 120
• 2048 kBit/s (E1-Mode) oder 1,544 MBit/s (T1-Mode), 75

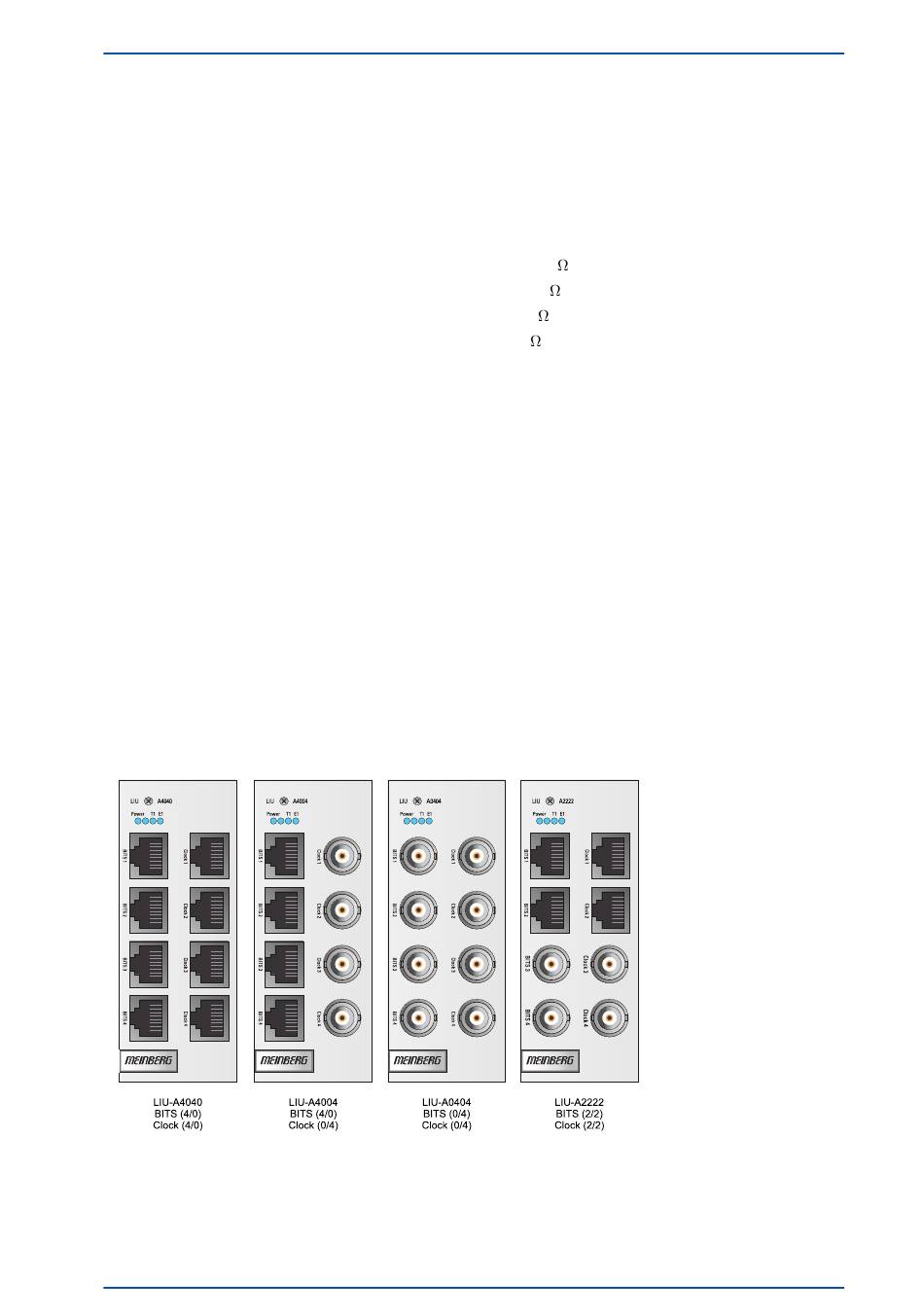

12.8.20.6 ¨ Ubersicht - LIU Module f¨ u r IMS Systeme
LIU Modell Größe
———————————————————————————————————————–
LIU-A4040 8TE
LIU-A4004 8TE
LIU-A0404 8TE
LIU-A0044 8TE
LIU-A2222 8TE
IMS - LANTIME M4000
Signal (sym./unsym.)
BITS (4/0)
Clock (4/0)
BITS (4/0)
Clock (0/4)
BITS (0/4)
Clock (0/4)
Clock (4/0)
Clock (0/4)
BITS (2/2)
Clock (2/2)
Datum: 19. März 2020
12 Anhang: Technische Daten
, symmetrisch, über RJ45
, unsymmetrisch, über BNC Buchsen
, symmetrisch, über RJ45 Buchsen
, unsymmetrisch, über BNC Buchsen
Anschlussbuchse
4 x RJ45
4 x RJ45
4 x RJ45
4 x BNC
4 x BNC
4 x BNC
4 x RJ45
4 x BNC
2 x RJ45, 2 x BNC
2 x RJ45, 2 x BNC
