3.1

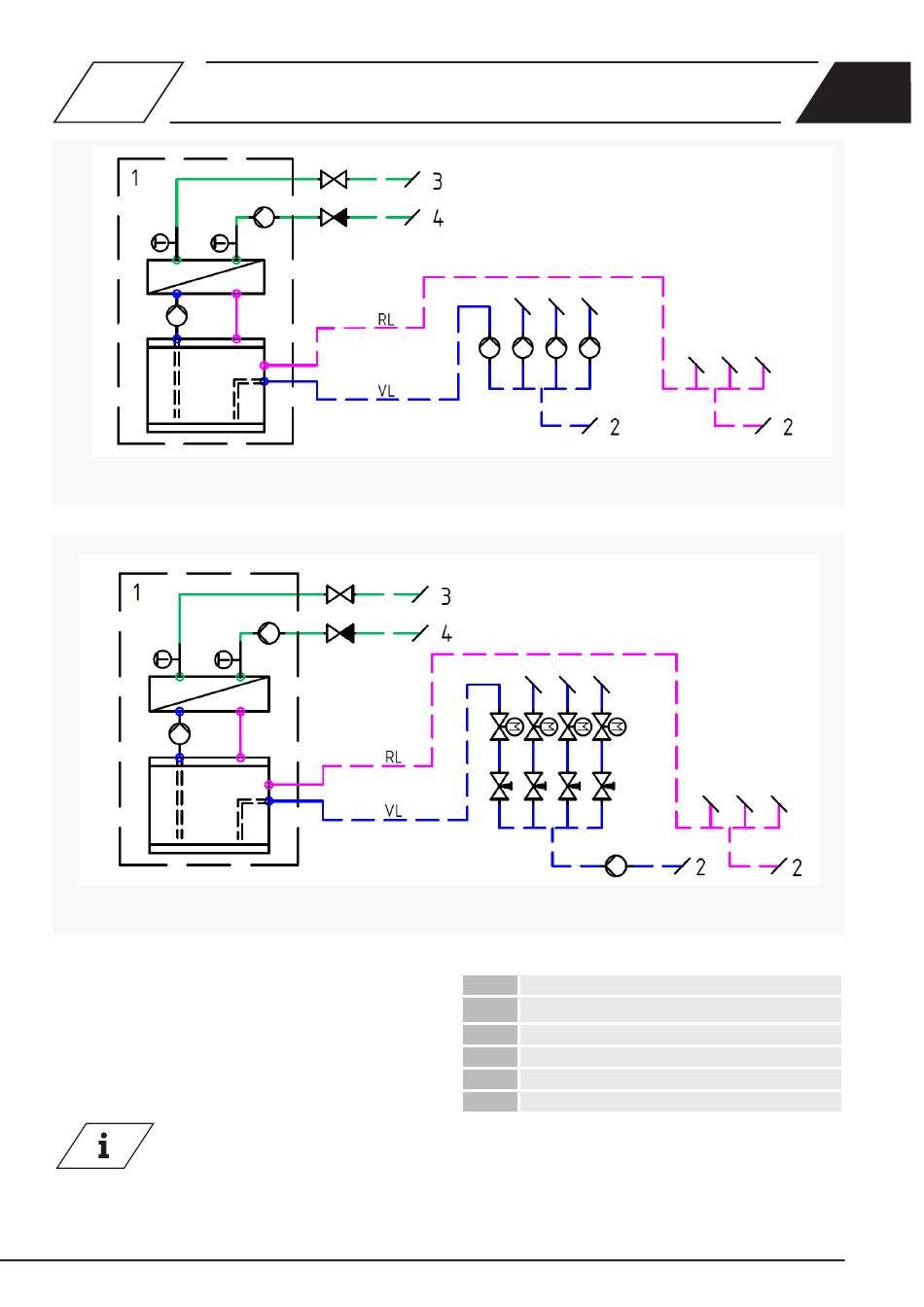

Aansluitschema's
Aansluiting drukloze verdeler
Aansluiting drukverdeler
Aansluitschema's
De koudwaterkoeler kan worden aangesloten op de volgende
koelsystemen:
•
Water-chiller
•
Voorraadvat
•
Drukloze verdeler
•
Drukverdeler
•
Info
De afsluiters aan de bedrijfsmiddelzijde zijn
niet bij de levering inbegrepen en moeten op
locatie door de klant worden aangeleverd.
1 KHS CoolFlow koudwaterkoeler
2 Koelsysteem
3 Aansluiting hoofdverdeling koud water (uitlaat)
4 Verzamelleiding koudwatercirculatie (inlaat)
VL Voorloop
RL Terugloop
