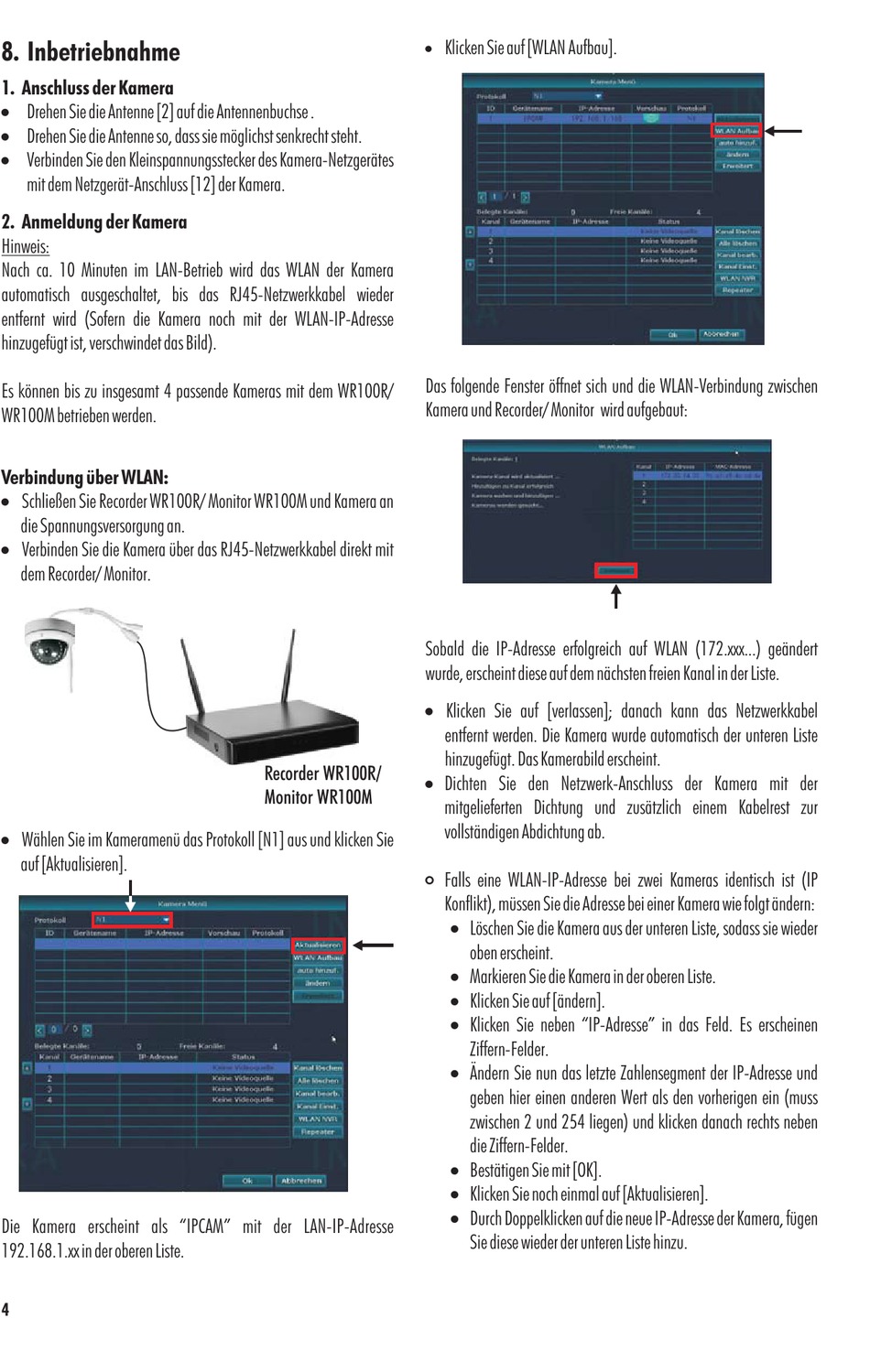

8. Inbetriebnahme
1. Anschluss der Kamera
!
Drehen Sie die Antenne [2] auf die Antennenbuchse .
!
Drehen Sie die Antenne so, dass sie möglichst senkrecht steht.
!
Verbinden Sie den Kleinspannungsstecker des Kamera-Netzgerätes
mit dem Netzgerät-Anschluss [12] der Kamera.
2. Anmeldung der Kamera
Hinweis:
Nach ca. 10 Minuten im LAN-Betrieb wird das WLAN der Kamera
automatisch ausgeschaltet, bis das RJ45-Netzwerkkabel wieder
entfernt wird (Sofern die Kamera noch mit der WLAN-IP-Adresse
hinzugefügt ist, verschwindet das Bild).
Es können bis zu insgesamt 4 passende Kameras mit dem WR100R/
WR100M betrieben werden.
Verbindung über WLAN:
!
Schließen Sie Recorder WR100R/ Monitor WR100M und Kamera an
die Spannungsversorgung an.
!
Verbinden Sie die Kamera über das RJ45-Netzwerkkabel direkt mit
dem Recorder/ Monitor.
!
Wählen Sie im Kameramenü das Protokoll [N1] aus und klicken Sie
auf [Aktualisieren].
Die Kamera erscheint als "IPCAM" mit der LAN-IP-Adresse
192.168.1.xx in der oberen Liste.
4
!
Das folgende Fenster öffnet sich und die WLAN-Verbindung zwischen
Kamera und Recorder/ Monitor wird aufgebaut:
Sobald die IP-Adresse erfolgreich auf WLAN (172.xxx...) geändert
wurde, erscheint diese auf dem nächsten freien Kanal in der Liste.
!
Recorder WR100R/
!
Monitor WR100M
#
Klicken Sie auf [WLAN Aufbau].
Klicken Sie auf [verlassen]; danach kann das Netzwerkkabel
entfernt werden. Die Kamera wurde automatisch der unteren Liste
hinzugefügt. Das Kamerabild erscheint.
Dichten Sie den Netzwerk-Anschluss der Kamera mit der
mitgelieferten Dichtung und zusätzlich einem Kabelrest zur
vollständigen Abdichtung ab.
Falls eine WLAN-IP-Adresse bei zwei Kameras identisch ist (IP
Konflikt), müssen Sie die Adresse bei einer Kamera wie folgt ändern:
!
Löschen Sie die Kamera aus der unteren Liste, sodass sie wieder
oben erscheint.
!
Markieren Sie die Kamera in der oberen Liste.
!
Klicken Sie auf [ändern].
!
Klicken Sie neben "IP-Adresse" in das Feld. Es erscheinen
Ziffern-Felder.
!
Ändern Sie nun das letzte Zahlensegment der IP-Adresse und
geben hier einen anderen Wert als den vorherigen ein (muss
zwischen 2 und 254 liegen) und klicken danach rechts neben
die Ziffern-Felder.
!
Bestätigen Sie mit [OK].
!
Klicken Sie noch einmal auf [Aktualisieren].
!
Durch Doppelklicken auf die neue IP-Adresse der Kamera, fügen
Sie diese wieder der unteren Liste hinzu.
