S

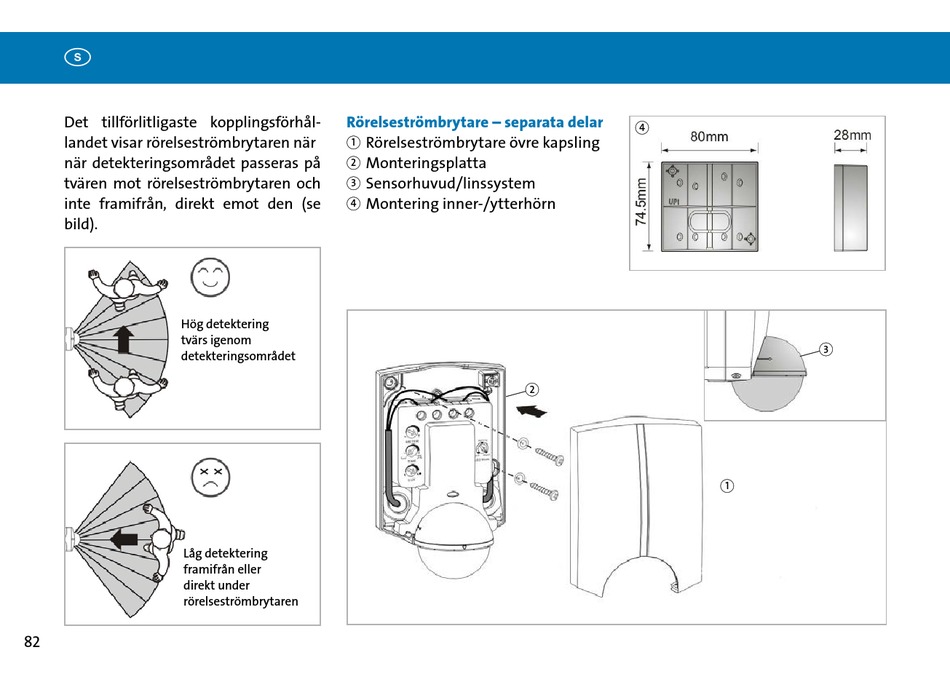

Det tillförlitligaste kopplingsförhål-
landet visar rörelseströmbrytaren när
när detekteringsområdet passeras på
tvären mot rörelseströmbrytaren och
inte framifrån, direkt emot den (se
bild).
Hög detektering
tvärs igenom
detekteringsområdet
Låg detektering
framifrån eller
direkt under
rörelseströmbrytaren
82
Rörelseströmbrytare – separata delar
Rörelseströmbrytare övre kapsling
1
Monteringsplatta
2
Sensorhuvud/linssystem
3
Montering inner-/ytterhörn
4
4
2
3
1
