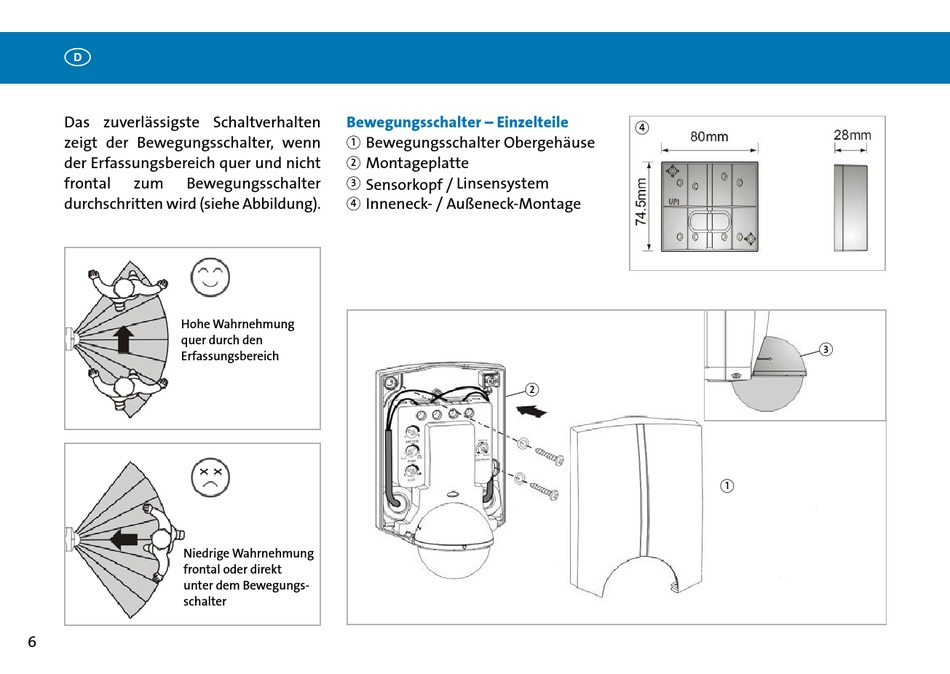

Kopp R 110 Bedienungsanleitung Seite 6

D
Das zuverlässigste Schaltverhalten
zeigt der Bewegungsschalter, wenn
der Erfassungsbereich quer und nicht
frontal zum Bewegungsschalter
durchschritten wird (siehe Abbildung).
Hohe Wahrnehmung
quer durch den
Erfassungsbereich
Niedrige Wahrnehmung
frontal oder direkt
unter dem Bewegungs-
schalter
6
Bewegungsschalter – Einzelteile
Bewegungsschalter Obergehäuse
1
Montageplatte
2
Sensorkopf / Linsensystem
3
Inneneck- / Außeneck-Montage
4
4
2
3
1
