F

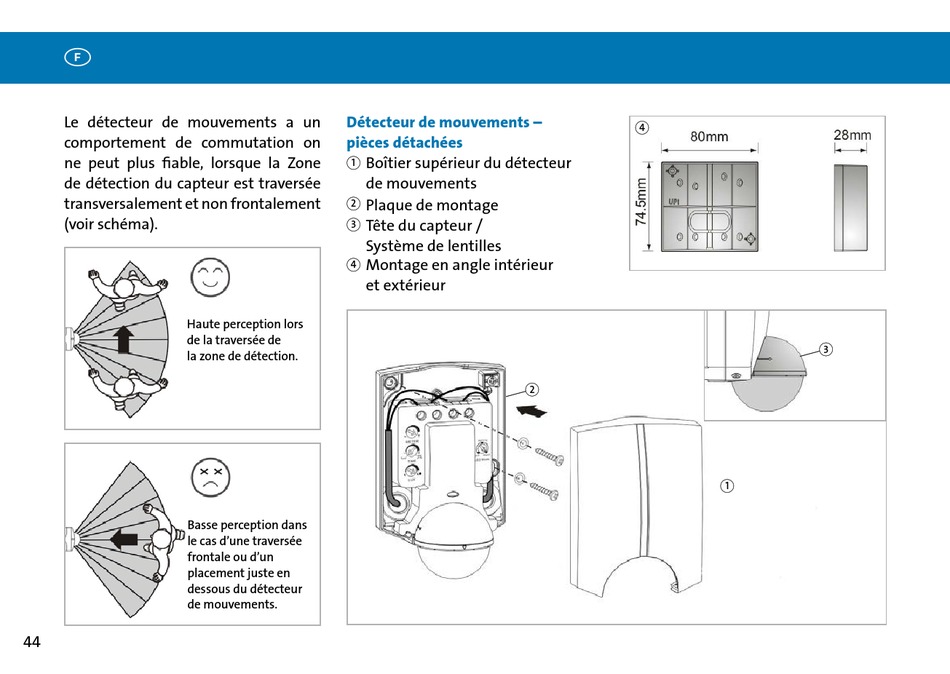

Le détecteur de mouvements a un
comportement de commutation on
ne peut plus fiable, lorsque la Zone
de détection du capteur est traversée
transversalement et non frontalement
(voir schéma).
Haute perception lors
de la traversée de
la zone de détection.
Basse perception dans
le cas d'une traversée
frontale ou d'un
placement juste en
dessous du détecteur
de mouvements.
44
Détecteur de mouvements –
pièces détachées
Boîtier supérieur du détecteur
1
de mouvements
Plaque de montage
2
Tête du capteur /
3
Système de lentilles
Montage en angle intérieur
4
et extérieur
4
2
3
1
