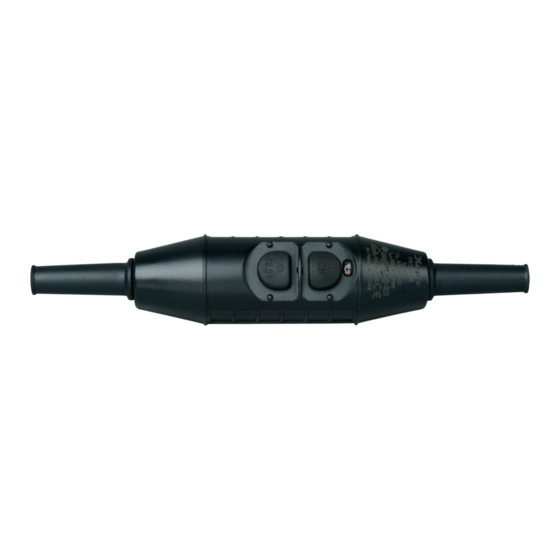

Kopp PRCD-S Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Kopp PRCD-S
Inhaltszusammenfassung für Kopp PRCD-S
- Seite 1 PRCD-S Bedienungsanleitung Mode d‘emploi Bedieningshandleiding Operating instructions D NL F...
-
Seite 2: Einleitung
Sicherheitshinweise Bedienungsanleitung 2-11 Installation nur durch Personen mit einschlägigen elekt- rotechnischen Kenntnissen und Erfahrungen. Durch eine unsachgemäße Installation gefährden Sie: • Ihr eigenes Leben. Bedieningshandleiding 12-21 • Das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwe- Mode d‘emploi 22-31 re Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. -
Seite 3: Allgemeine Hinweise
BG für den Anschluss an unbekannten Steckdosen und rät anzuschließenden sowie die bereits angeschlossenen ermöglicht die sichere Stromentnahme aus diesen Spei- Leiter keine Spannung führen. sepunkten. Der PRCD-S überprüft die Steckdose, ob die Phase L, der Regeln der Elektrotechnik und DIN VDE 0100 beachten Neutralleiter N und der Schutzleiter PE • vorhanden, • richtig angeschlossen, • nicht vertauscht sind. - Seite 4 Dadurch wird eine Schutzpegelerhöhung gegen gefähr- liche Körperströme erreicht. Fehlererkennung – der PRCD-S erkennt und schützt bei folgenden Anlagenfehlern: Der PRCD-S schaltet nicht ab, wenn der Schutzleiter mit • N-Leiter unterbrochen Fremdspannung beaufschlagt wird, z. B. durch Anbohren • Erkennen von Netzspannung auf dem Schutzleiter beim einer Fremdleitung.
- Seite 5 Einzelteile Einsatzgebiet Deckel Der PRCD-S eignet sich speziell für kleine Baustellen, sowie Gehäuse für alle ortsveränderliche Elektrogeräte. 2 Gehäuseschrauben Damit Endgeräte und Zuleitungen überwacht werden 2 Knickschutztüllen können, wird empfohlen den PRCD-S möglichst nahe an 2 Zugentlastungsschelle die zur Stromentnahme vorgesehene Steckdose anzu- 4 Zugentlastungsschrauben schließen.
- Seite 6 NICHT mit Handschuhen einschalten! mit hohen Einschaltströmen. • Während die I-ON Taste mit bloßer Hand eingeschal- tet wird, überprüft der PRCD-S ob der Schutzleiter frei PRCD-S nicht verwendbar von Netzspannung ist. Der PRCD-S fordert zwingend das Vorhandensein eines Nur in diesem Fall lässt sich der PRCD-S einschalten.
- Seite 7 Wichtiger Hinweis zur Bedienung mit Handschuhen. Über die I-ON-Taste erkennt der PRCD-S, ob der Schutzleiter Netzspan- nung führt und verhindert so das Ein- schalten. 2 Knickschutztüllen 2 Zugentlastungsschelle 4 Zugentlastungsschrauben I-ON Taste Rote Glimmlampe O-Test-Taste Schutzleiter (PE) Neutralleiter (N) Außenleiter (Phase L)
- Seite 8 Schutzmaßnahme (unbekannter Löst der PRCD-S über die O-Test-Taste nicht aus, muss Schutzeinrichtung). das Gerät sofort vom Netz getrennt und überprüft werden. Nach erneutem Einschalten des PRCD-S muss sich das an- geschlossene Gerät betreiben lassen. Andernfalls hilft Tabelle 1 bei der Fehlersuche. Achtung Der PRCD-S, bzw. das komplette Anschluss-Set ist einer re- gelmäßigen Wiederholungsprüfung zu unterziehen.
- Seite 9 Eigenkonfektionierung h. Eingangsseite: Phase L auf Klemme , Neutralleiter N Der PRCD-S ist als Einzelgerät erhältlich. Je nach vorhan- auf Klemme anschließen denem Steckersystem können die Anschlussleitungen von i. Ausgangsseite: Neutralleiter N an Klemme , Phase L einer Elektrofachkraft selbst konfektioniert werden. an Klemme anschließen, Schutzleiter PE an Klemme a. Die beiden Schrauben im Gehäuse lösen und Deckel anschließen...
- Seite 10 Steckdose Steckdose wahrscheinlich nicht Steckdose von Elektrofachkraft überprüfen lassen angeschlossen fehlerfrei PRCD-S testweise in eine andere Steckdose einstecken PRCD-S – Kabelset defekt Kabelset überprüfen/ ersetzen Kein Schutzleiter vorhanden Steckdose von Elektrofachkraft überprüfen lassen PRCD-S testweise in eine andere Steckdose...
- Seite 11 Tabelle 1 – Technische Daten Bemessungsspannung 230 V~ Bemessungsfrequenz 50 Hz Bemessungsstrom 16 A Bemessungsleistung 3,6 kW Bemessungsfehlerstrom I 30 mA Δn (je nach Ausführung) 10 mA Schutzart IP 44 (je nach Ausführung) IP 55 Ausführung (gekapselt) IP 66/68 Umgebungstemperatur -25 °C bis + 45 °C (bei einem täglichen Mittelwert der +35 °C nicht überschreitet) Leitungsquerschnitt 1 mm² bis 2,5 mm² Schaltstellungsanzeige Gerät EIN: Glimmlampe (rot) leuchtet Bedienung EIN I-ON Aus/Test O-Test Prüfzeichen 13005 geprüfte Sicherheit Normen DIN VDE 0661, EN 60 721...
