DPM IIIxi
02.20
3

Text, Barcode, Grafik

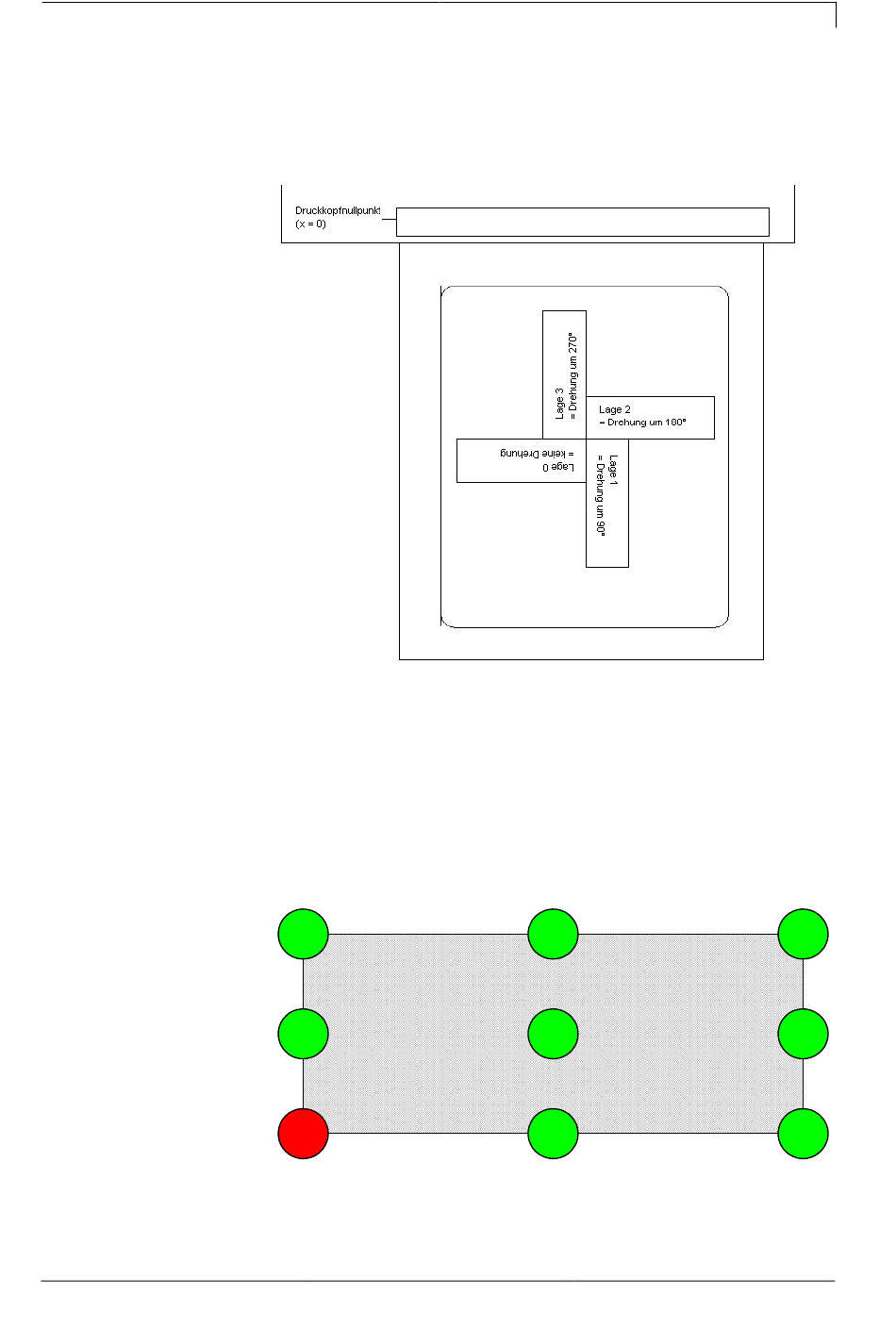

3.1 Bestimmung der Drehung

3.2 Bestimmung des Fußpunktes
Der Fußpunkt ist der Bezugspunkt für die Positionsangabe.
Gleichzeitig ist der Fußpunkt der Punkt, um den das markierte Objekt
gedreht wird.
Um den Fußpunkt im Maskensatz festlegen zu können, werden die
möglichen Fußpunkte von links oben (1) nach rechts unten (9)
durchnummeriert. Der Standard Fußpunkt ist links unten (7). Dieser
Fußpunkt wird auch dann verwendet, wenn im Maskensatz keine
Angabe vorhanden ist.
1
4
7
Schnittstellenbeschreibung
Text, Barcode, Grafik
2
5
8
3
6
9
9
