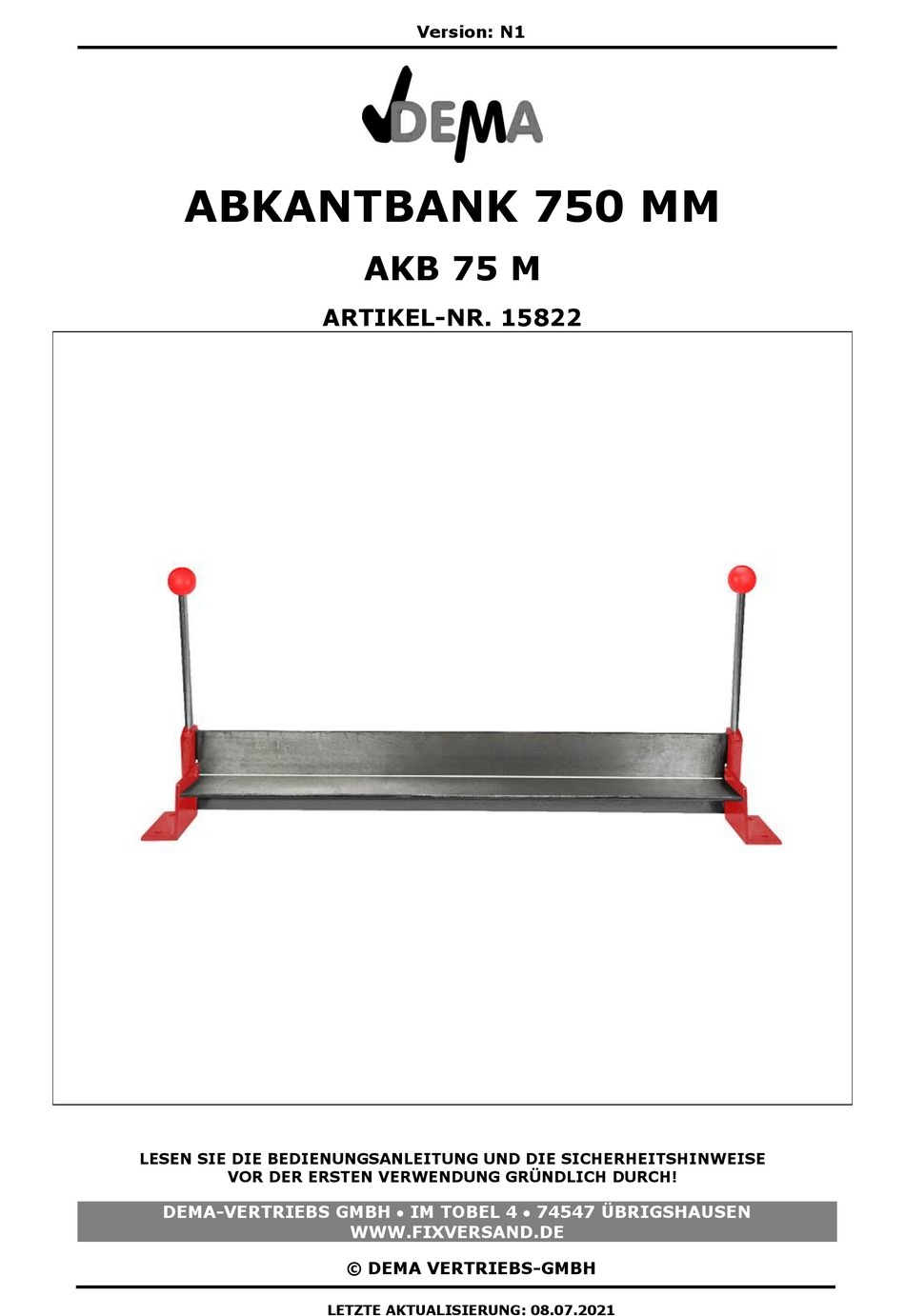

- Seite 1 Version: N1 ABKANTBANK 750 MM AKB 75 M ARTIKEL-NR. 15822 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 08.07.2021...
-
Seite 2: Inhaltsverzeichnis
15822 – AKB 75 M Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 1-2 Piktogrammerläuterung ..........................3 2 AUFBAU UND BEDIENUNG ....................... 4 3 TECHNISCHE DATEN ......................... 4 4 EXPLOSIONSZEICHNUNG ......................... 5 5 TEILELISTE ............................5 SEITE 2 VON 5... -
Seite 3: Sicherheitshinweise
15822 – AKB 75 M SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. -
Seite 4: Aufbau Und Bedienung
15822 – AKB 75 M AUFBAU UND BEDIENUNG Befestigen Sie die Ständer (1) mit vier 3/8-Zoll-Montageschrauben (nicht im Lieferumfang enthalten) an Ihrer Werkbank. Befestigen Sie die Griffkugeln (4) an den Griffhebeln (3) und schrauben Sie dann die Griffhebel in die Ständer. Siehe Montagediagramm. -
Seite 5: Explosionszeichnung
15822 – AKB 75 M EXPLOSIONSZEICHNUNG TEILELISTE BEZEICHNUNG Ständer Pressplatte Griffhebel Griffkugel Stützplatte Biegeplatte Zwinge SEITE 5 VON 5...
