2.2 Befestigung der Gehäuserückwand

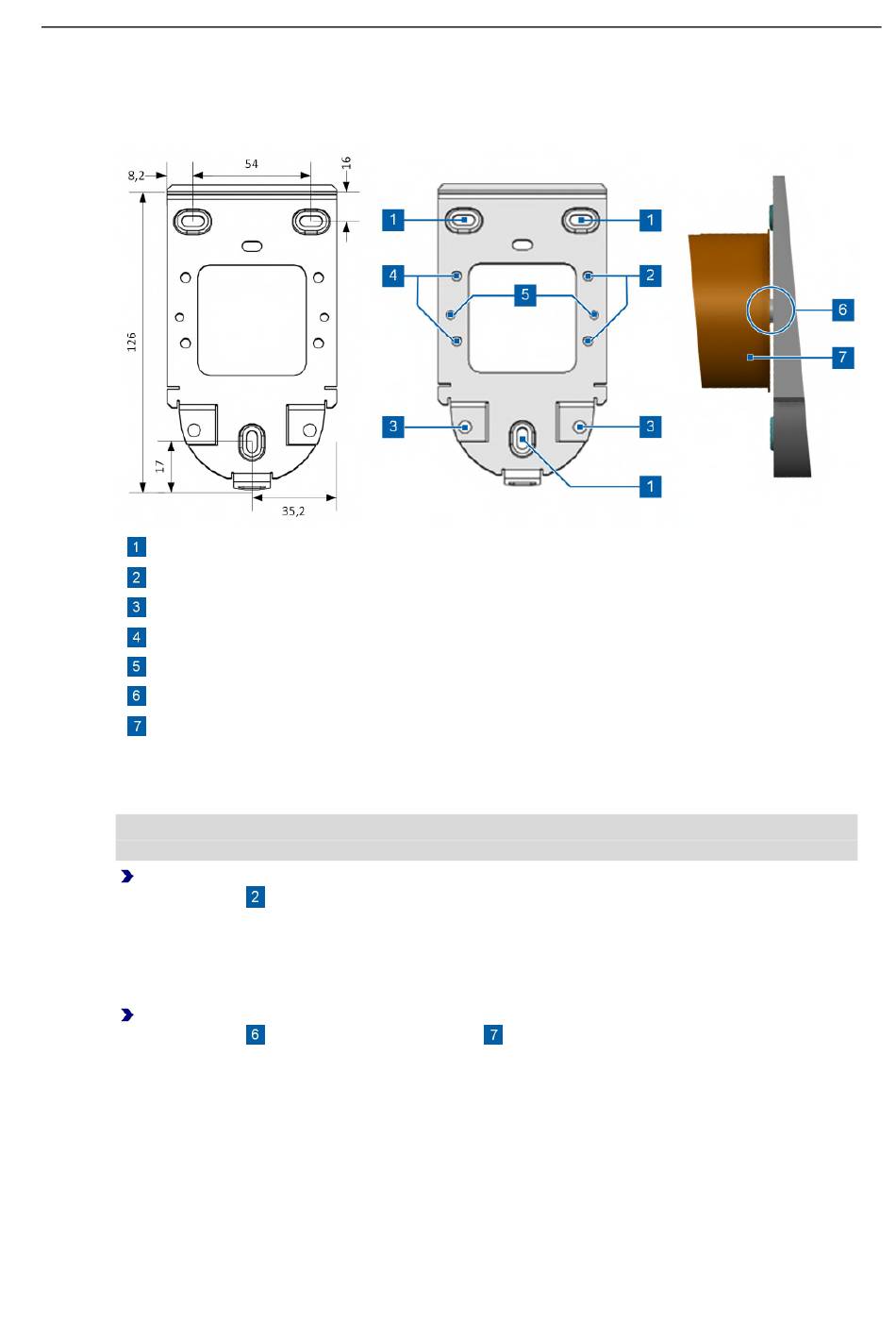

Folgende Abbildung zeigt die Gehäuserückwand und ihre Seitenansicht mit Unterputzdose
und aufgestecktem Terminal.
3 Bohrungen für Wandmontage
Gewindebuchse zur Befestigung einer optionalen 24 V-Schnittstelle (75-5735-0004)
Gewindebolzen zur Befestigung des PoE-Connectors
Gewindebuchse zur Befestigung eines optionalen I/O-Controller-Boards (75-700-0141)
Bohrungen für Montage über Unterputzdose
Unterlegscheibe
Unterputzdose
Empfohlene Montagehöhe: 1250 mm
Gehäuserückwand direkt an der Wand befestigen
Befestigen Sie die Gehäuserückwand nur auf einem ebenen Hintergrund.
Wenn Sie die Zuleitungen Aufputz verlegen, benötigen Sie einen Spacer (Zubehör).
Schrauben Sie die Gehäuserückwand mit den drei beiliegenden Schrauben durch die
Bohrungen
an die Wand.
Gehäuserückwand über einer Unterputzdose befestigen
Wenn Sie eine Unterputzdose verwenden, benötigen Sie die beiden Unterlegscheiben, um
ein Durchbiegen der Gehäuserückwand zu verhindern (siehe Abbildung).
Schrauben Sie die Gehäuserückwand mit den beiden beiliegenden Schrauben durch die
Bohrungen
und die Unterlegscheiben
Terminal montieren
auf die Unterputzdose.
4
