Installation
4.2

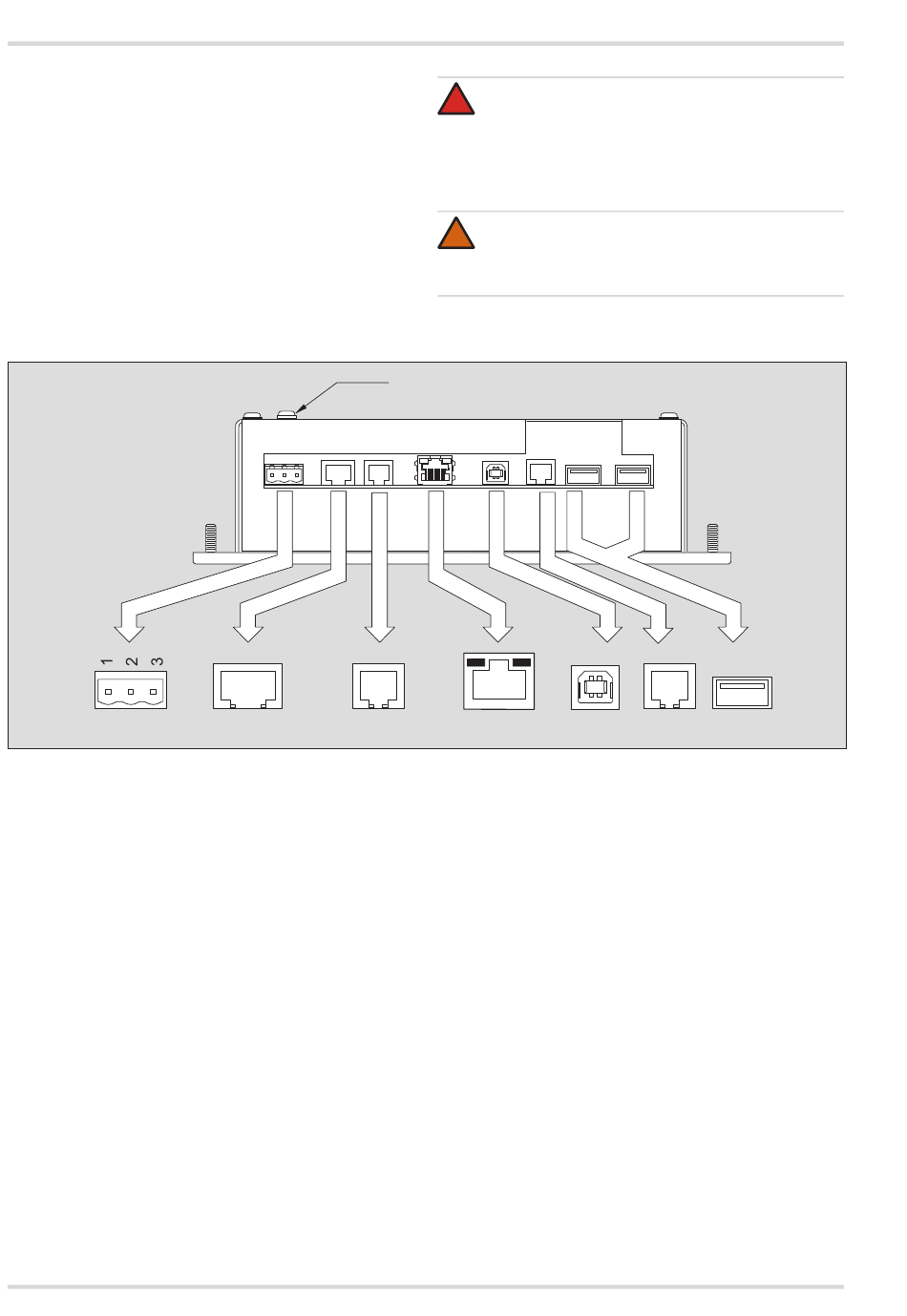

Elektrische Installation
Verlegung und Anschluss der elektrischen Installation nur vom
Fachmann unter Beachtung der einschlägigen Vorschriften
durchführen lassen. Bei der Leitungsführung sind die natio-
nalen Bestimmungen zu Trennung von Netz-, Kleinspan-
nungs- und Steuerstromkreisen zu beachten (in Deutschland:
VDE-Bestimmungen).
A
A
Power supply
1 COMMON
2 24 V DC ±20 %
3 N/C
B
COMMS port – RS485:
TxB (PIN 1)
TxA
RxA
RxB
TxEN
COMM
TxB
TxA (PIN 8)
6
1
RS485
RS232
B
C
GEFAHR
!
Bei Netzspannung 230 V, 50 Hz im Schaltschrank:
Eine Berührung kann schwere Brandverletzungen ver-
ursachen oder sogar zum Tod führen. Elektrische An-
schlüsse nur von einer ausgebildeten Elektrofachkraft
ausführen lassen. Nur im spannungsfreien Zustand
montieren!
WARNUNG
!
Die VDE-Bestimmungen, die Unfallverhütungsvor-
schriften sowie diese Gebrauchsanweisung unbedingt
beachten!
1 2 3 4
D
E
C
COMMS port – RS232
CTS (PIN 1)
Rx
COMM
COMM
Tx
RTS (PIN 6)
D
Ethernet (NIC)
E
USB, type B
F
PGM port – RS232
CTS (PIN 1)
Rx
COMM
COMM
Tx
RTS (PIN 6)
G
USB Host
1 2 3 4
RS232
1 2 3 4
F
G
Dräger RVP 5000
05433194.eps
