Installation

4.1

Mechanische Installation

Das Dräger RVP 5000 ist für den Einbau in einem
Schaltschrank oder einer Schalttafel vorgesehen.

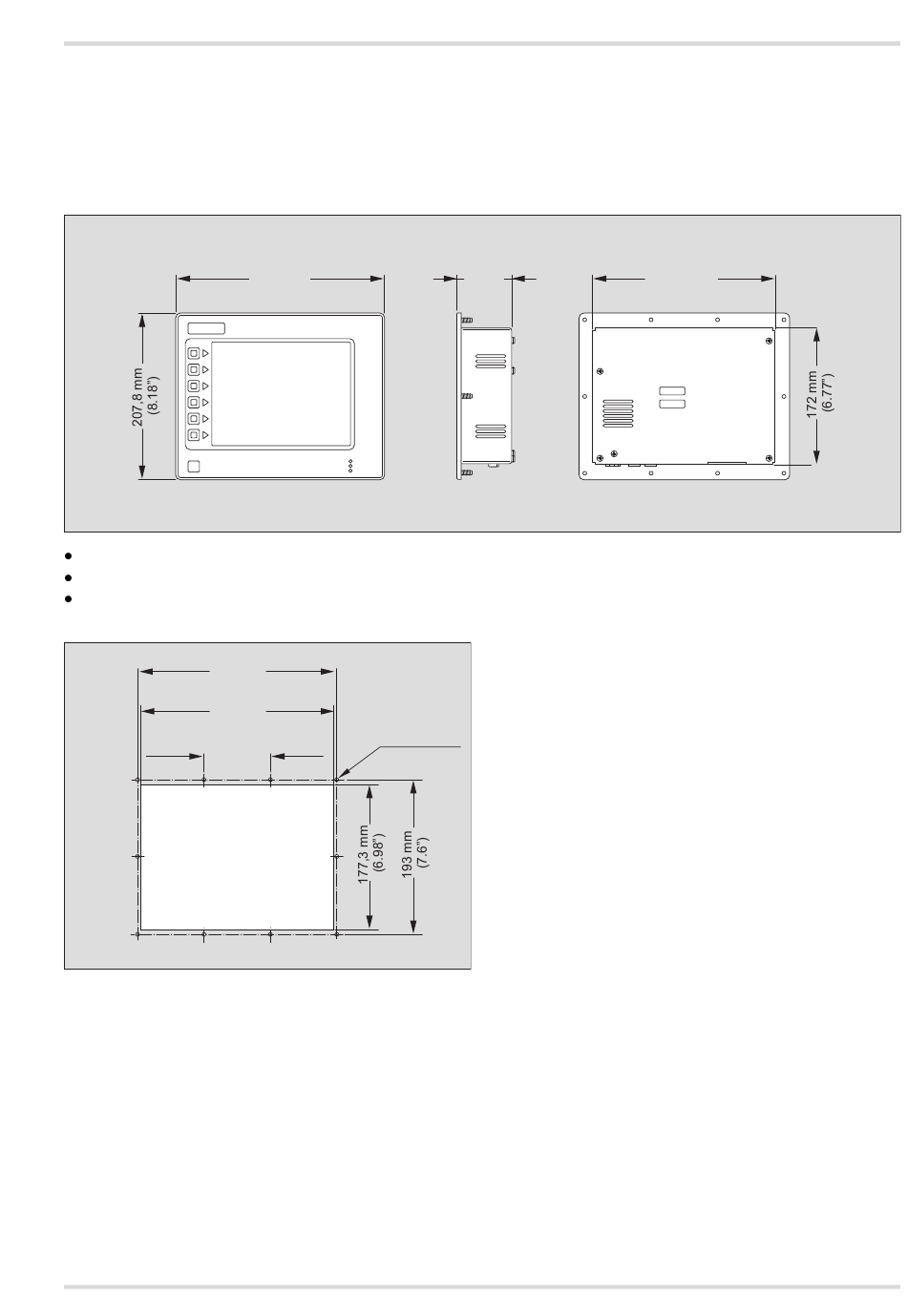

Ausschnitt und Bohrungen entsprechend den Einbaumaßen
herstellen.
Abmessungen in mm (inch)
Alle Toleranzen ±0,25 mm (±0,010")
Dräger RVP 5000 einsetzen und anschrauben
247,7 mm
(9.75")
231,5 mm
(9.115")
82,6 mm
(3.25")
Dräger RVP 5000
262 mm
(10.32")
10 x Ø4,8 mm
(Ø0.188")
73 mm
(2.9")
05533194.eps
Installation
228 mm
(8.96")
05133194.eps
