Aufbau Des Systems; Funktionen - MICRO-EPSILON LT-1-LC-20 Betriebsanleitung

Funktionsprinzip, Technische Daten
2.2
2x Duo-LED grün/orange:
Ethernet-Aktivitäts- und Status-LED
2.3
- RJ45 Ethernet-Stecker für den Anschluss von Netzwerkkabeln (CAT5)
- Ethernet Aktivitäts- und Status-LED (2x DUO-LED grün/orange)
- Serielle Aktivitäts- und Status-LED (2x LED gelb)
- Spannungsversorgung über colorSENSOR
- Verpolsicher über 4-pol. Stecker 707 M5 (CAB-M5-4P-St-ge; 2m-PVC; RJ45-Bu-Eth)
RS232-Ethernet-Konverter

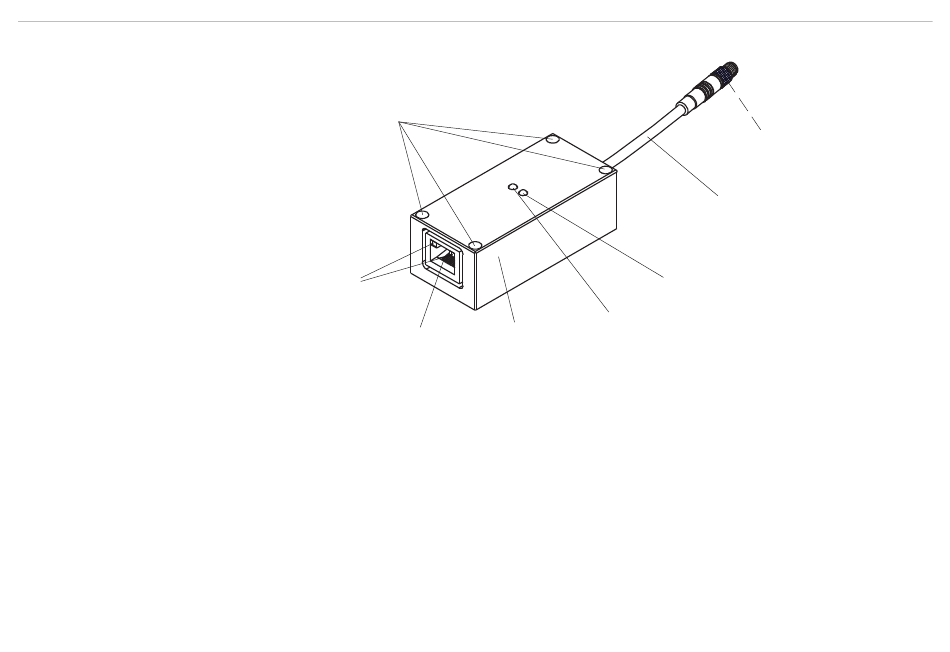

Aufbau des Systems

Befestigungsmöglichkeiten
RJ45 Ethernet-
Schnittstelle

Funktionen

LED gelb:
Serielle Aktivitäts-LED (RxD)
LED gelb:
Aluminium-
Serielle Aktivitäts-LED (TxD)
gehäuse,
blau eloxiert
4-pol. Stecker Rundstecker
Binder Serie 707
PUR-Kabel
Seite 8
