Montage
4.4
3

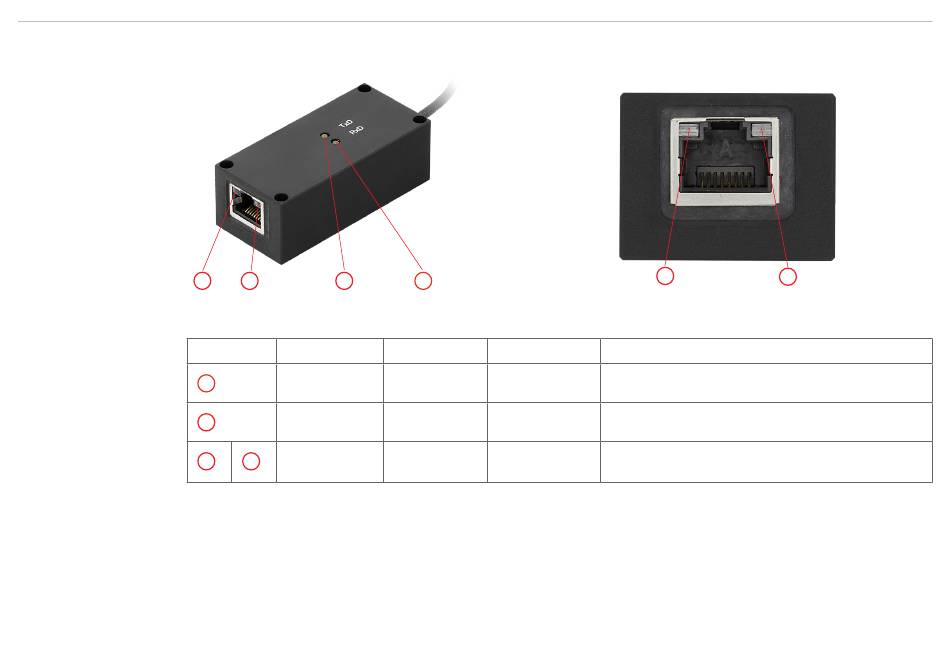

Abb. 4 Anzeigeelemente am Konverter
RS232-Ethernet-Konverter

LEDs am Konverter

4 2
LED
1 RxD
2 TxD
3 4
2x Duo-LED
1
Farbe Beschriftung
gelb RxD
gelb TxD
grün/orange -
3
Abb. 5 Ansicht Ethernet-Schnittstelle am Konverter
Bedeutung
Serielle Aktivitäts-LED / Daten empfangen
Serielle Aktivitäts-LED / Daten senden
Ethernet-Aktivitäts- und Status-LED
4
