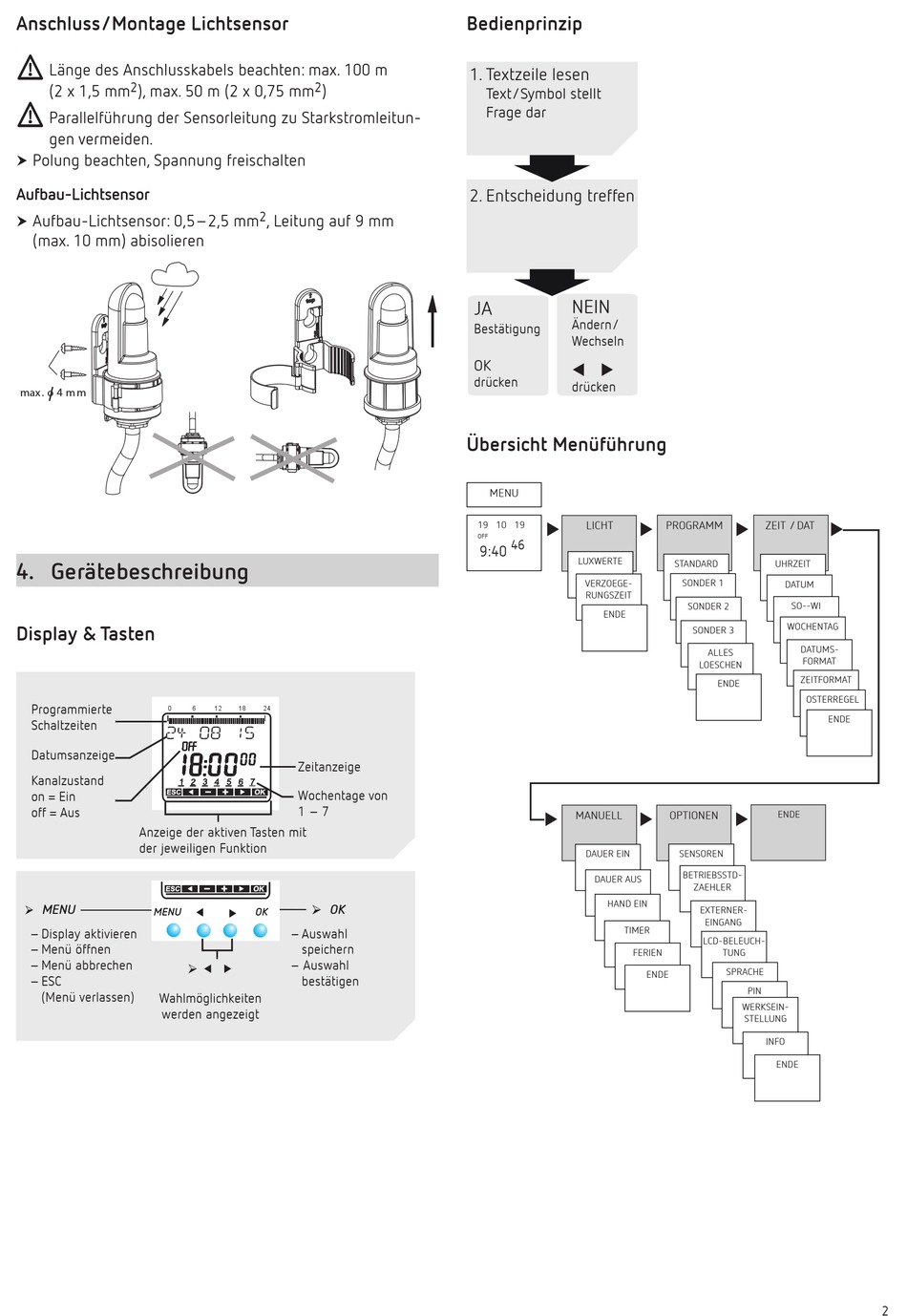

Anschluss/Montage Lichtsensor
!
Länge des Anschlusskabels beachten: max. 100 m
2
(2 x 1,5 mm
), max. 50 m (2 x 0,75 mm
!
Parallelführung der Sensorleitung zu Starkstromleitun-
gen vermeiden.
Polung beachten, Spannung freischalten
†
Aufbau-Lichtsensor
Aufbau-Lichtsensor: 0,5–2,5 mm
†
(max. 10 mm) abisolieren
max . o 4 m m
4. Gerätebeschreibung
Display & Tasten
Programmierte
0
Schaltzeiten
Datumsanzeige
Kanalzustand
on = Ein
off = Aus
Anzeige der aktiven Tasten mit
der jeweiligen Funktion
MENU
MENU
– Display aktivieren
– Menü öffnen
– Menü abbrechen
¾
– ESC
(Menü verlassen)
Wahlmöglichkeiten
werden angezeigt
2
)
2
, Leitung auf 9 mm
6
12
18
24
Zeitanzeige
Wochentage von
1 – 7
OK
OK
– Auswahl
speichern
– Auswahl
bestätigen
Bedienprinzip
1. Textzeile lesen
Text/Symbol stellt
Frage dar
2. Entscheidung treffen
NEIN
JA
Ändern/
Bestätigung
Wechseln
OK
u
drücken
drücken
Übersicht Menüführung
MENU
19 10 19
LICHT
u
OFF
46
9:40
LUXWERTE
VERZOEGE-
RUNGSZEIT
ENDE
MANUELL
u
DAUER EIN
DAUER AUS
HAND EIN
TIMER
FERIEN
PROGRAMM
ZEIT / DAT
u
u
STANDARD
UHRZEIT
SONDER 1
DATUM
SO--WI
SONDER 2
WOCHENTAG
SONDER 3
DATUMS-
ALLES
FORMAT
LOESCHEN
ZEITFORMAT
ENDE
OSTERREGEL
OPTIONEN
ENDE
u
u
SENSOREN
BETRIEBSSTD-
ZAEHLER
EXTERNER-
EINGANG
LCD-BELEUCH-
TUNG
SPRACHE
ENDE
PIN
WERKSEIN-
STELLUNG
INFO
ENDE
u
ENDE
2
