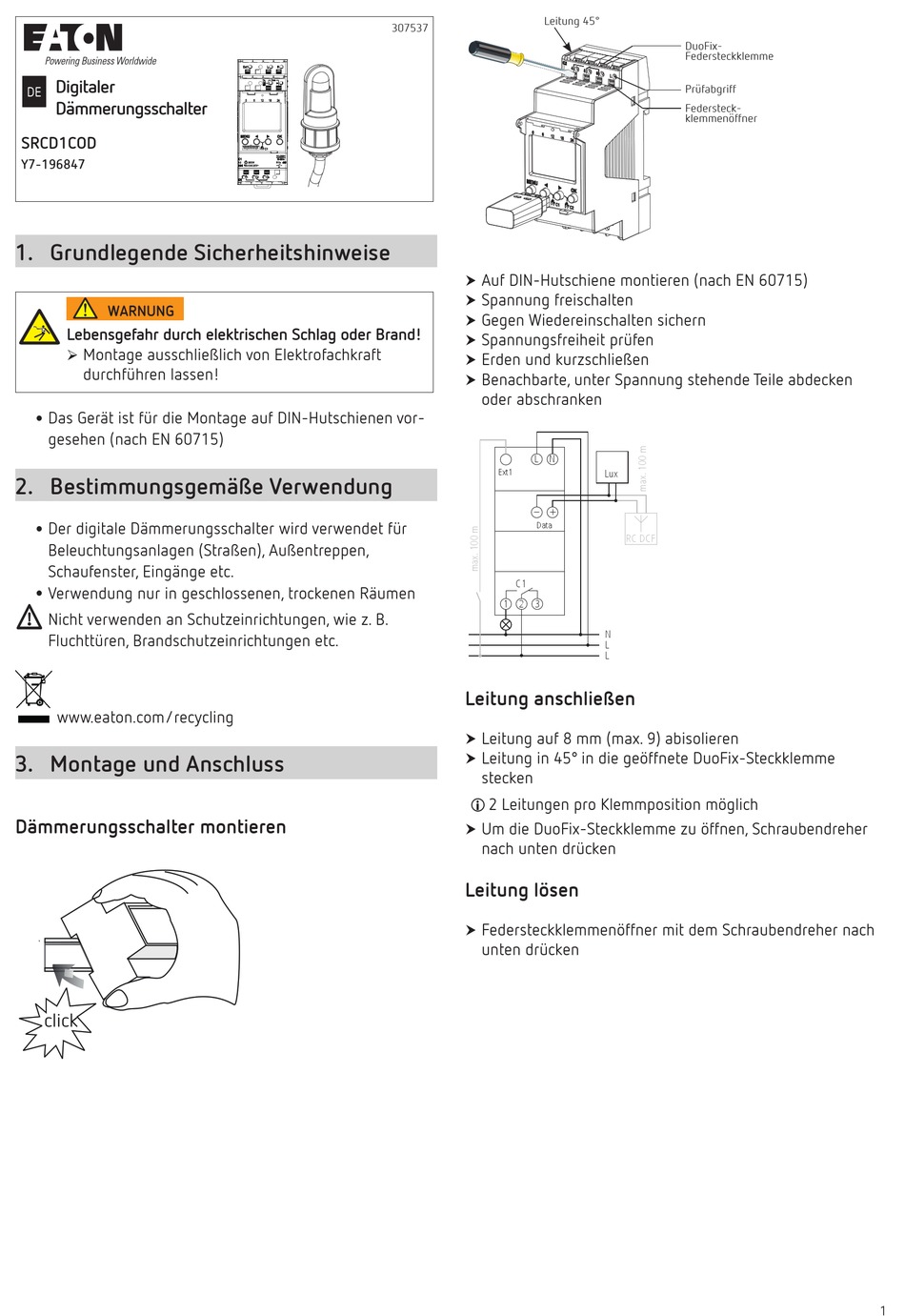

Eaton SRCD1COD Bedienungsanleitung

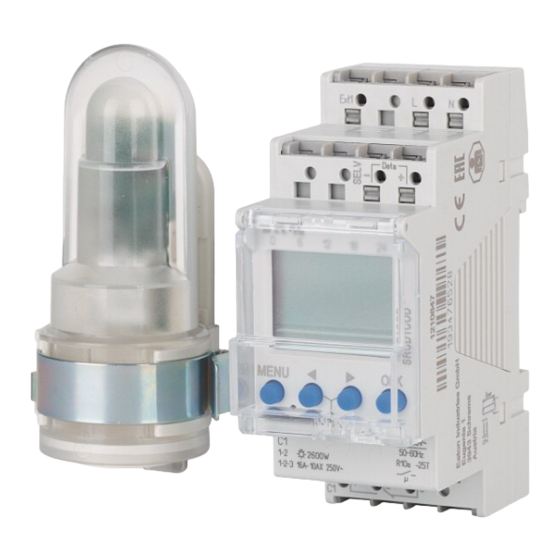

Digitaler
DE
Dämmerungsschalter
SRCD1COD max . o 4 m m
Y7-196847
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
2. Bestimmungsgemäße Verwendung
•
Der digitale Dämmerungsschalter wird verwendet für
Beleuchtungsanlagen (Straßen), Außentreppen,
Schaufenster, Eingänge etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
www.eaton.com/recycling
3. Montage und Anschluss
Dämmerungsschalter montieren
click
Leitung 45°
307537
Auf DIN-Hutschiene montieren (nach EN 60715)
†
¾
Spannung freischalten
† ¾
Gegen Wiedereinschalten sichern
† ¾
Spannungsfreiheit prüfen
† ¾
Erden und kurzschließen
†
¾
Benachbarte, unter Spannung stehende Teile abdecken
†
¾
oder abschranken
L N
Ext1
– +
Data
C1
1 2 3
Leitung anschließen
Leitung auf 8 mm (max. 9) abisolieren
† ¾
Leitung in 45° in die geöffnete DuoFix-Steckklemme
†
¾
stecken
L 2 Leitungen pro Klemmposition möglich
Um die DuoFix-Steckklemme zu öffnen, Schraubendreher
†
¾
nach unten drücken
Leitung lösen
Federsteckklemmenöffner mit dem Schraubendreher nach
†
¾
unten drücken
DuoFix-
Federsteckklemme
Prüfabgriff
Federsteck-
klemmenöffner
Lux
RC DCF
N
L
L
1
