3.2 Montage bei den Baugrößen FS2 und FS3
Die Feldbusanschaltung DX-NET-PROFIBUS wird in den Baugrößen FS2 und
FS3 des Frequenzumrichters DA1 an der unteren Seite des Frequenzum-
richters angebaut. Dazu muss mit Hilfe eines Schraubendrehers mit flacher
Klinge die Abdeckung an der markierten Aussparung angehoben (ohne
Gewaltanwendung) und dann mit der Hand entfernt werden.
4 mm
1 2 3 4 5 6 7 8 9 10 11 12 13
COM
DC+
BR

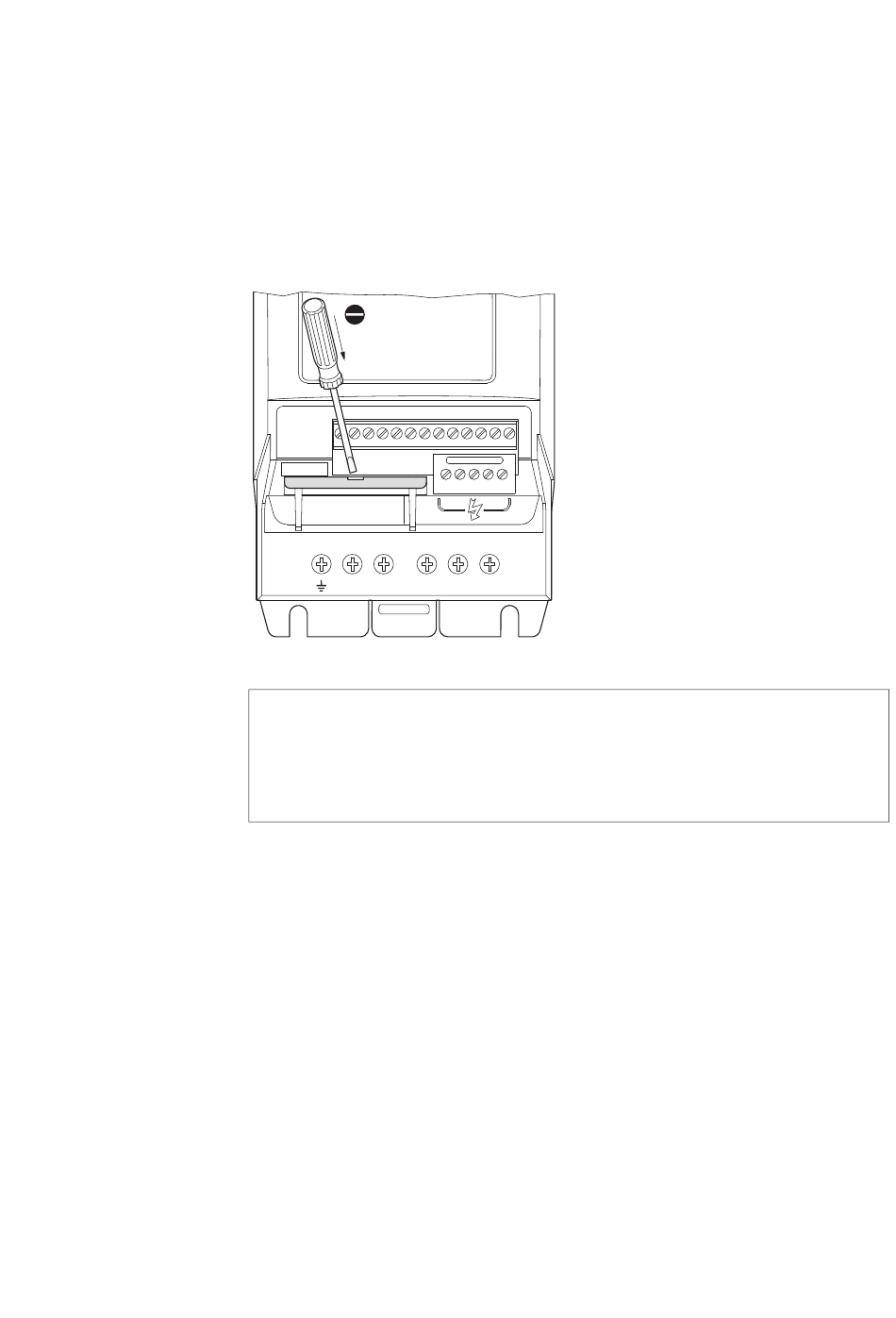

Abbildung 9: Abdeckung der Schnittstelle öffnen
ACHTUNG
Nicht mit Werkzeug oder anderen Gegenständen in den geöff-
neten Frequenzumrichter hineinstoßen.
Achten Sie darauf, dass keine Fremdkörper durch die geöffnete
Gehäusewand eindringen.
