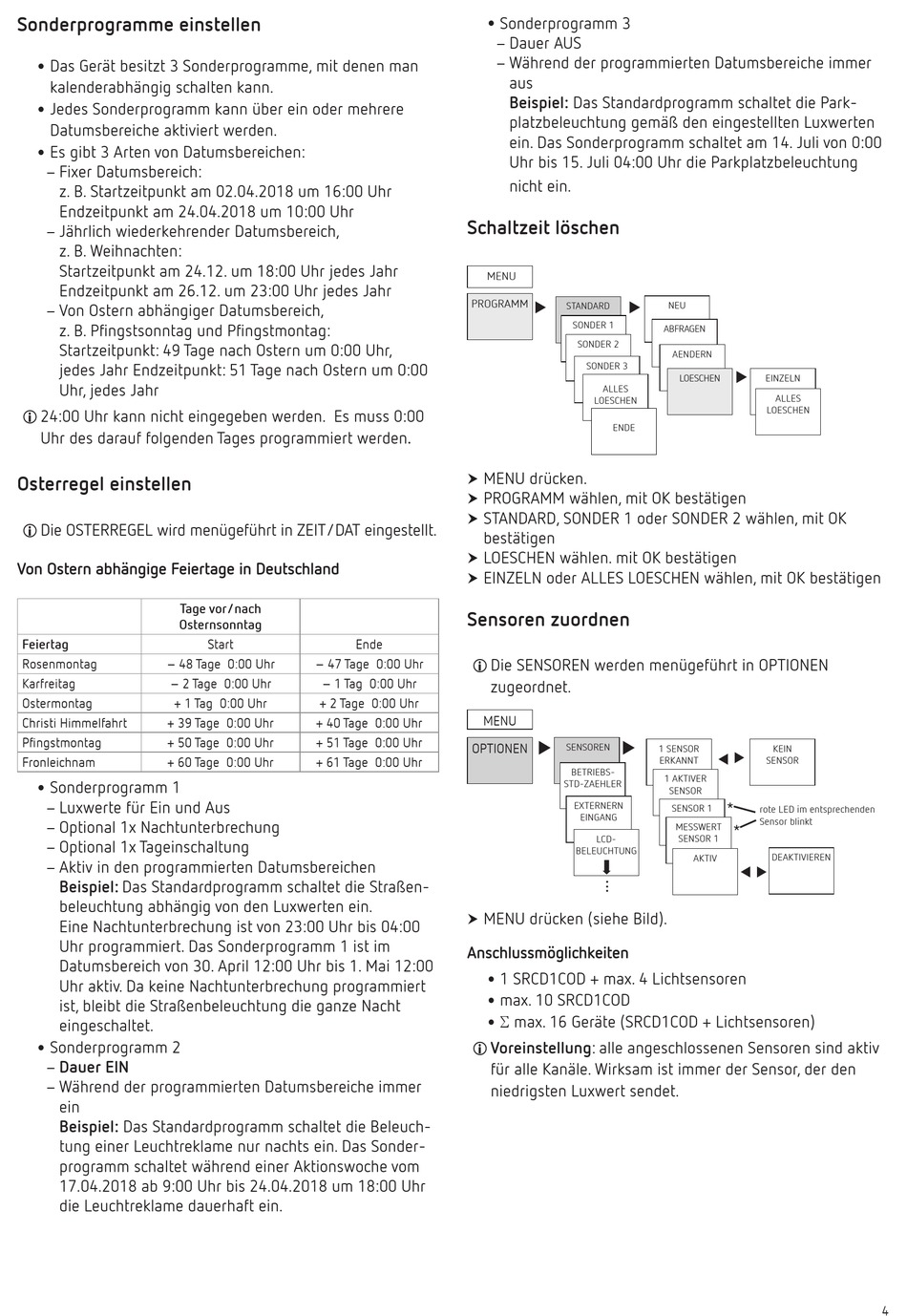

Sonderprogramme einstellen
•
Das Gerät besitzt 3 Sonderprogramme, mit denen man
kalenderabhängig schalten kann.
•
Jedes Sonderprogramm kann über ein oder mehrere
Datumsbereiche aktiviert werden.
•
Es gibt 3 Arten von Datumsbereichen:
Fixer Datumsbereich:
–
¾
z. B. Startzeitpunkt am 02.04.2018 um 16:00 Uhr
Endzeitpunkt am 24.04.2018 um 10:00 Uhr
Jährlich wiederkehrender Datumsbereich,
–
¾
z. B. Weihnachten:
Startzeitpunkt am 24.12. um 18:00 Uhr jedes Jahr
Endzeitpunkt am 26.12. um 23:00 Uhr jedes Jahr
Von Ostern abhängiger Datumsbereich,
–
¾
z. B. Pfingstsonntag und Pfingstmontag:
Startzeitpunkt: 49 Tage nach Ostern um 0:00 Uhr,
jedes Jahr Endzeitpunkt: 51 Tage nach Ostern um 0:00
Uhr, jedes Jahr
L 24:00 Uhr kann nicht eingegeben werden. Es muss 0:00
Uhr des darauf folgenden Tages programmiert werden.
Osterregel einstellen
L Die OSTERREGEL wird menügeführt in ZEIT/DAT eingestellt.
Von Ostern abhängige Feiertage in Deutschland
Tage vor/nach
Osternsonntag
Feiertag
Rosenmontag
– 48 Tage 0:00 Uhr
Karfreitag
– 2 Tage 0:00 Uhr
Ostermontag
+ 1 Tag 0:00 Uhr
Christi Himmelfahrt
+ 39 Tage 0:00 Uhr
Pfingstmontag
+ 50 Tage 0:00 Uhr
Fronleichnam
+ 60 Tage 0:00 Uhr
•
Sonderprogramm 1
Luxwerte für Ein und Aus
–
¾
Optional 1x Nachtunterbrechung
–
¾
Optional 1x Tageinschaltung
–
¾
Aktiv in den programmierten Datumsbereichen
–
¾
Beispiel: Das Standardprogramm schaltet die Straßen-
beleuchtung abhängig von den Luxwerten ein.
Eine Nachtunterbrechung ist von 23:00 Uhr bis 04:00
Uhr programmiert. Das Sonderprogramm 1 ist im
Datumsbereich von 30. April 12:00 Uhr bis 1. Mai 12:00
Uhr aktiv. Da keine Nachtunterbrechung programmiert
ist, bleibt die Straßenbeleuchtung die ganze Nacht
eingeschaltet.
•
Sonderprogramm 2
Dauer EIN
–
¾
Während der programmierten Datumsbereiche immer
–
¾
ein
Beispiel: Das Standardprogramm schaltet die Beleuch-
tung einer Leuchtreklame nur nachts ein. Das Sonder-
programm schaltet während einer Aktionswoche vom
17.04.2018 ab 9:00 Uhr bis 24.04.2018 um 18:00 Uhr
die Leuchtreklame dauerhaft ein.
Start
Ende
– 47 Tage 0:00 Uhr
– 1 Tag 0:00 Uhr
+ 2 Tage 0:00 Uhr
+ 40 Tage 0:00 Uhr
+ 51 Tage 0:00 Uhr
+ 61 Tage 0:00 Uhr
•
Sonderprogramm 3
Dauer AUS
–
¾
Während der programmierten Datumsbereiche immer
–
¾
aus
Beispiel: Das Standardprogramm schaltet die Park-
platzbeleuchtung gemäß den eingestellten Luxwerten
ein. Das Sonderprogramm schaltet am 14. Juli von 0:00
Uhr bis 15. Juli 04:00 Uhr die Parkplatzbeleuchtung
nicht ein.
Schaltzeit löschen
MENU
PROGRAMM
u
u
STANDARD
SONDER 1
SONDER 2
SONDER 3
ALLES
LOESCHEN
ENDE
MENU drücken.
†
¾
PROGRAMM wählen, mit OK bestätigen
†
¾
STANDARD, SONDER 1 oder SONDER 2 wählen, mit OK
†
¾
bestätigen
LOESCHEN wählen. mit OK bestätigen
†
¾
EINZELN oder ALLES LOESCHEN wählen, mit OK bestätigen
†
¾
Sensoren zuordnen
L Die SENSOREN werden menügeführt in OPTIONEN
zugeordnet.
MENU
u
u
OPTIONEN
SENSOREN
BETRIEBS-
STD-ZAEHLER
EXTERNERN
EINGANG
LCD-
BELEUCHTUNG
MENU drücken (siehe Bild).
†
¾
Anschlussmöglichkeiten
•
1 SRCD1COD + max. 4 Lichtsensoren
•
max. 10 SRCD1COD
• •
Σ max. 16 Geräte (SRCD1COD + Lichtsensoren)
L Voreinstellung: alle angeschlossenen Sensoren sind aktiv
für alle Kanäle. Wirksam ist immer der Sensor, der den
niedrigsten Luxwert sendet.
NEU
ABFRAGEN
AENDERN
u
LOESCHEN
EINZELN
ALLES
LOESCHEN
1 SENSOR
KEIN
u
ERKANNT
SENSOR
1 AKTIVER
SENSOR
*
SENSOR 1
rote LED im entsprechenden
Sensor blinkt
MESSWERT
*
SENSOR 1
DEAKTIVIEREN
AKTIV
u
4
