® POWER INVERTER – MI-/TMI-SERIES

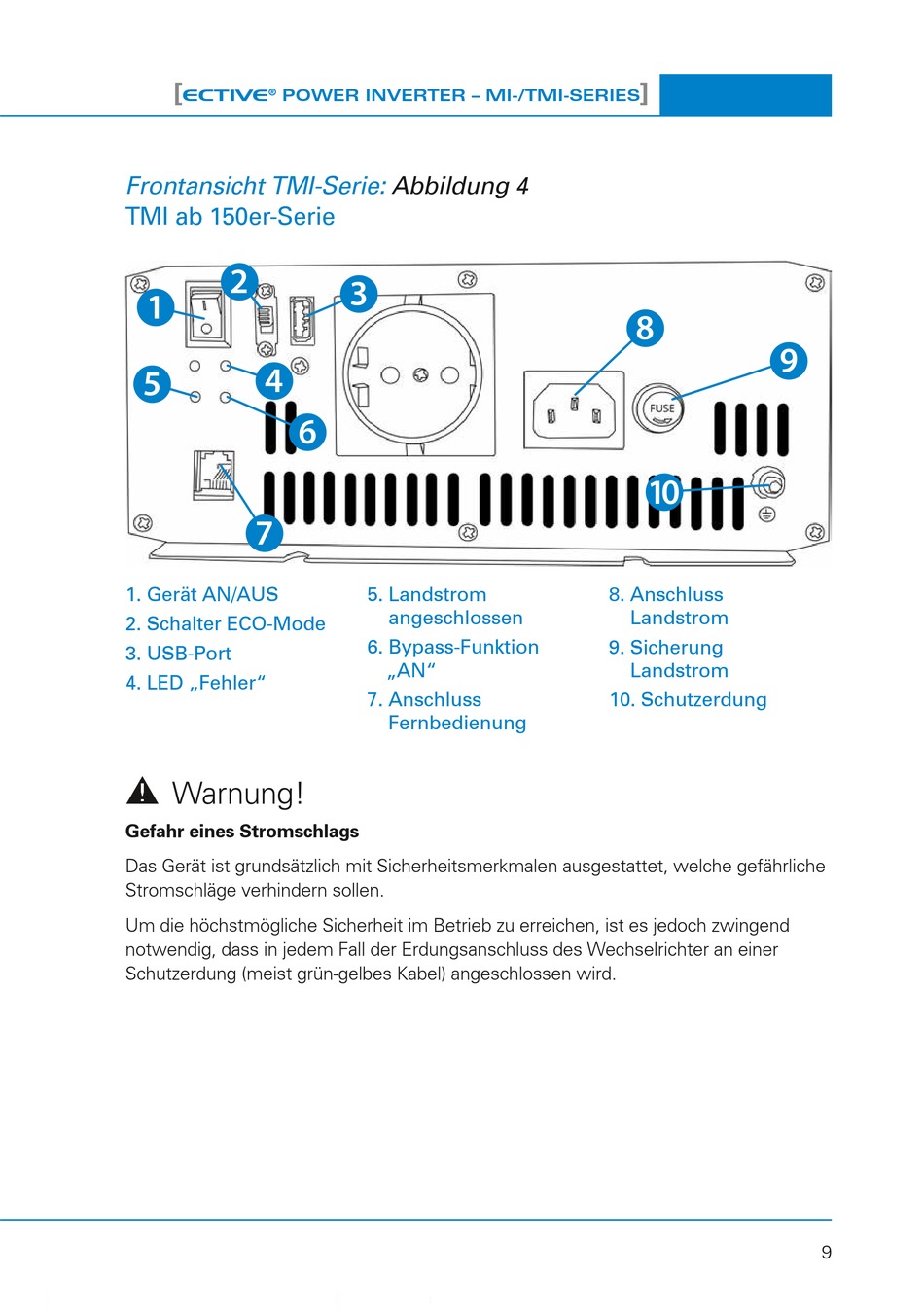

Frontansicht TMI-Serie:
TMI ab 150er-Serie
2
1
4
5
6
7
1. Gerät AN/AUS
2. Schalter ECO-Mode
3. USB-Port
4. LED „Fehler"
ѥ
Warnung!
Gefahr eines Stromschlags
Das Gerät ist grundsätzlich mit Sicherheitsmerkmalen ausgestattet, welche gefährliche
Stromschläge verhindern sollen .
Um die höchstmögliche Sicherheit im Betrieb zu erreichen, ist es jedoch zwingend
notwendig, dass in jedem Fall der Erdungsanschluss des Wechselrichter an einer
Schutzerdung (meist grün-gelbes Kabel) angeschlossen wird .
Abbildung 4
3
5. Landstrom
angeschlossen
6. Bypass-Funktion
„AN"
7. Anschluss
Fernbedienung
]
8
9
10
8. Anschluss
Landstrom
9. Sicherung
Landstrom
10. Schutzerdung
9
