- Seite 1 REMOTE CONTROL FOR POWER INVERTERS RC Series Montage- und Bedienungsanleitung Installation and Operating Instructions...
-
Seite 2: Inhaltsverzeichnis
Übersicht/Overview � � � � � � � � � � � 14 (DE/EN) ECTIVE RC 1 � � � � � � � � � � � � � � � 18 (DE/EN) ECTIVE RC 2 � � � � � � � � � � � � � � � 19 (DE/EN) ECTIVE RC 3 �... -
Seite 3: (De) Fernbedienung
ECTIVE RC Fernbedienung Die praktische kabelgebundene Fernbedienung für ECTIVE Wechselrichter ermöglicht Ihnen ein bequemes Ein- und Ausschalten des Wechsel- richters aus der Distanz� Die Fernbedienung wird mittels des drei Meter langen RJ12 Verbindungskabels (auch ISDN- Kabel genannt) verbunden� Hinweis! Die Fernbedienung ist parallel zum AN/AUS- Schalter des Wechselrichters geschaltet�... -
Seite 4: (De) Allgemeine Sicherheitshinweise
ECTIVE RC Achtung! Mögliche Funktionsstörungen! Verlegen Sie das Fernbedienungskabel nur getrennt von stromführenden Leitungen� Das Nichtbeachten kann zu Interferenzen führen und die Fernbedienungsfunktion beeinträchtigen� Allgemeine Sicherheitshinweise Warnung! Beschränkter Nutzerkreis Folgende Personen sollten dieses Produkt nur unter Aufsicht einer weiteren verantwortlichen Person nutzen: • Personen mit eingeschränkten physischen... - Seite 5 ECTIVE RC • Kinder unter 12 Jahren� • Verwenden Sie das Gerät nur für die bestimmungsgemäße Nutzung� • Verwahren Sie das Gerät außerhalb der Reichweite von Kindern� • Die Wartung und Reparatur darf nur durch eine Fachkraft erfolgen, die mit allen aktuellen Richtlinien (z�B�...
- Seite 6 ECTIVE RC Warnung! Wichtige Montagehinweise! • Vermeiden Sie das ziehen an Kabeln� • Halten Sie alle Kabel während der Montage und Demontage gut fest� • Vermeiden Sie direkte lange Sonneneinstrahlung und die Montage in der Nähe von Wärmequellen� • Vermeiden Sie Staub, Feuchtigkeit und ätzende oder brennbare Stoffe in der Nähe der...
-
Seite 7: (De) Gewährleistung
ECTIVE RC • Verlegen Sie die das RJ12 Anschlusskabel nie mit Stromleitungen anderer Geräte im selben Leitungskanal� • Das Gerät ist nur unter Ausschluss jeglicher Beschädigung zu betreiben� Gewährleistung Es gilt grundsätzlich die gesetzliche Gewährleis- tungsfrist� Wenden Sie sich bei einer Beanstan- dung bitte an die Niederlassung des Herstellers in Ihrem Land oder an die jeweilige Verkaufsstelle�... -
Seite 8: (De) Entsorgung
ECTIVE RC Hinweis! In folgenden Fällen ist die Haftung für Schäden ausgeschlossen: • Beschädigungen des Geräts durch Überspannungen und mechanische Einflüsse • Montage- und Anschlussfehler� • Verwendung des Geräts für andere Zwecke als beschrieben� • Bauliche Veränderungen am Gerät ohne schriftliche Genehmigung des Herstellers�... - Seite 9 ECTIVE RC Das Elektrogesetz [ElektroG] regelt in Deutschland das Inverkehrbringen, die Ent- sorgung und die Verwertung von Elektro- und Elektronikgeräten� Hinweis! Bitte wenden Sie sich bei Außerbetriebnahme des Gerätes an das nächste Recyclingcenter bzw� an Ihre Verkaufsstelle und lassen Sie sich über die aktuellen Entsorgungsvorschriften informieren�...
-
Seite 10: (En) Remote Control
ECTIVE RC Remote Control This remote control may be used to comfortably switch ECTIVE power inverters on and off at a distance� Connect the remote control to the inverter using the 3 meter long RJ12 connection cable (ISDN cable)� Please note! The remote is paralleled to the on/off button of the inverter�... -
Seite 11: (En) General Safety Instructions
ECTIVE RC Caution! Possible malfunctions! Only lay the remote control cable separately from live cables� Failure to do so may cause in- terference and interfere with the remote control function� General safety instructions Warning! Limited number of users The following persons should use this product... - Seite 12 ECTIVE RC • Store the device out of the reach of children� • Maintenance and repairs may only be performed by a specialist who is familiar with the latest guidelines (for ex� VDE- stan- dards)� Warning! Installation instructions • The installation of this equipment may only...
- Seite 13 ECTIVE RC Warning! Important mounting instructions! • Do not pull the cable� • Grasp all cables tightly during the mounting and dismantling� • Do not install near heat sources or in direct sunlight� • Avoid dust, humidity and flammable or caustic substances near the remote control�...
-
Seite 14: (En) Guarantee
ECTIVE RC Guarantee The statutory warranty period shall apply� In case of complaints, please contact the office located in your country or the point of sale� In order to receive a quick response to your guarantee request, please send the following documents�... -
Seite 15: (En) Disposal
ECTIVE RC Disposal Please recycle or dispose of the packaging materi- al for this product� The german Electronic Equipment Act (ElektroG) regulates how to place electronic devices on the market, how to recycle and dispose of them� Please note! In case of decommissioning of the device, please... -
Seite 16: (De/En) Übersicht/Overview
ECTIVE RC Übersicht / Overview (DE) Beachten Sie die folgenden Erklärungen der Elemente der Fernbedienung� Die entsprechenden Abbildungen (S� 18-21), bieten Auskunft darüber wo sich die Elemente auf Ihrem Modell befinden� (EN) Please note the following explanations of the remote control‘s components� Please consult the appropriate illustration (p�18-21) to find out where... - Seite 17 ECTIVE RC in ECO Mode, UPS Mode or for turning it off� „Battery“ (DE) Ladestandanzeige: Zeigt die verbleibende Restkapazität der Batterie/n in 20 %-Schritten an� RC 2, RC 3, RC4: Blinkt während des Ladevor- gangs und leuchtet dauerhaft, sobald die Batterie vollständig geladen wurde�...
- Seite 18 ECTIVE RC „Load“ (DE) Zeigt den Momentanverbrauch der ange- schlossenen Verbraucher in 20 %-Schritten� (EN) Indicates momentary consumption of the connected electronic devices in 20% steps LED „Inv. On“ (DE) Leuchtet, wenn der angeschlossene Wech- selrichter als Wechselrichter arbeitet, sich also im Batteriebetrieb befindet�...
- Seite 19 ECTIVE RC (EN) Is always illuminated if shore power is pre- sent, regardless of whether it is being used or not� LED „Bypass“ (RC 2, RC 3, RC 4) (DE) Leuchtet, wenn die Netzvorrangschaltung aktiviert ist, also der Landstrom genutzt wird�...
-
Seite 20: (De/En) Ective Rc 1
ECTIVE RC ECTIVE RC 1 ON/OFF „Load“ „Battery“ LED „Inv� On“ LED „Power On“ LED „Fault“... -
Seite 21: (De/En) Ective Rc 2

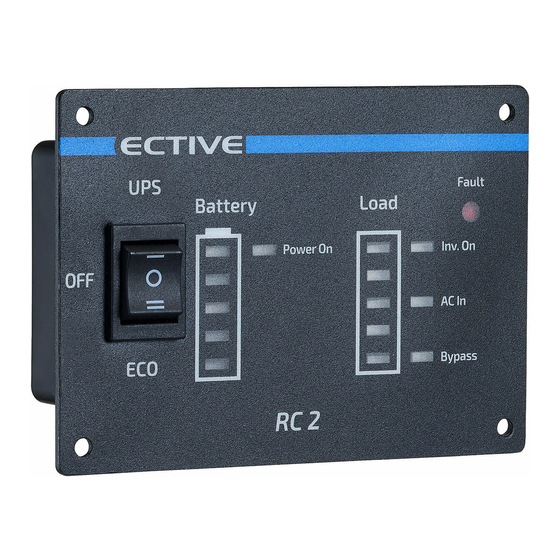

ECTIVE RC ECTIVE RC 2 ECO/OFF/UPS LED „Inv� On“ „Battery“ LED „Fault“ LED „Power On“ LED „AC IN“ „Load“ LED „Bypass“... -
Seite 22: (De/En) Ective Rc 3
ECTIVE RC ECTIVE RC 3 ECO/OFF/UPS LED „Fault“ „Battery“ LED „AC IN“ LED „Power On“ LED „Bypass“ „Load“ LED „AC Charge“ LED „Inv� On“... -
Seite 23: (De/En) Ective Rc 4
ECTIVE RC ECTIVE RC 4 ECO/OFF/UPS LED „Fault“ „Battery“ LED „AC IN“ LED „Power On“ LED „Bypass“ „Load“ LED „AC Charge“ LED „Inv� On“ LED „Solar Charge“... - Seite 24 Marke der / a brand of batterium GmbH Robert-Bosch-Straße 1 71691 Freiberg am Neckar Germany Tel.: +49 7141 1410870 Fax: +49 7141 1410875 www.ective.de...
