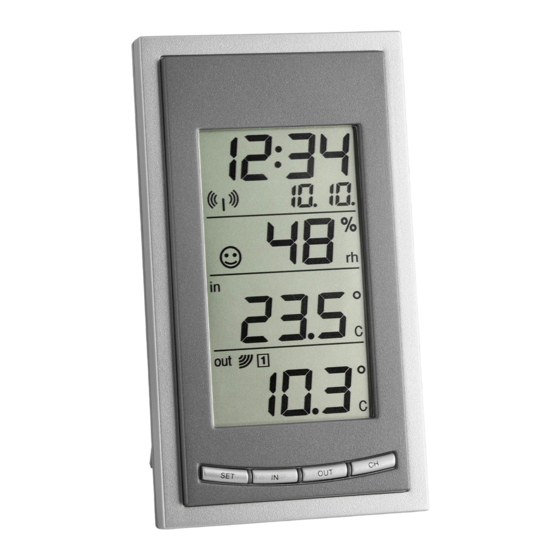

DRAHTLOSE 868 MHz-
TEMPERATURSTATION
Bedienungsanleitung
Kat. Nr. 30.3018.10.IT
Vielen Dank, dass Sie sich für diese Funk-
Temperaturstation aus dem Hause TFA entschieden
haben.
BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau
durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle
Funktionen und Bestandteile kennen, erfahren wichtige
Details für die Inbetriebnahme und den Umgang mit dem
Gerät und erhalten Tipps für den Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden
Sie auch Beschädigungen des Geräts und die
Gefährdung Ihrer gesetzlichen Mängelrechte durch
Fehlgebrauch.
Für Schäden, die aus Nichtbeachtung dieser
Bedienungsanleitung verursacht werden,
übernehmen wir keine Haftung.
Beachten Sie besonders die Sicherheitshinweise!
Bewahren Sie diese Anleitung gut auf!
LIEFERUMFANG:
Temperaturstation (Basisgerät)
•
Außensender
•
Bedienungsanleitung
•
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TFA 30.3018.10.IT
Inhaltszusammenfassung für TFA 30.3018.10.IT
- Seite 1 DRAHTLOSE 868 MHz- TEMPERATURSTATION Bedienungsanleitung Kat. Nr. 30.3018.10.IT Vielen Dank, dass Sie sich für diese Funk- Temperaturstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem...
-
Seite 2: Zu Ihrer Sicherheit
EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN TEMPERATURSTATION AUF EINEN BLICK: Funkgesteuerte DCF-77-Uhr mit manueller • Einstellmöglichkeit Zeitcodeempfang Ein/Aus (ON/OFF) • 12-/24-Stunden-Anzeige • Stunden- und Minutenanzeige • Zeitzoneneinstellung ± 12 Stunden • Anzeige des Tagesdatums mit Kalendermonat • Temperaturanzeige in Grad Celsius (°C) oder Grad •... - Seite 3 Das eigenmächtige Reparieren, Umbauen oder • Verändern des Gerätes ist nicht gestattet. Dieses Gerät ist nicht für medizinische Zwecke • oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt. Vorsicht! Verletzungsgefahr: Bewahren Sie das Gerät und die Batterien •...
- Seite 4 BESTANDTEILE Die Temperaturstation LCD- Bildschirm Funktions- tasten Aufhängeöse Batteriefach- abdeckung Ständer...
-
Seite 5: Einlegen Und Ersetzen Der Batterien Im Aussentemperatursender
DER AUSSENSENDER Drahtlose Fernübertragung der • Außentemperatur zur Temperaturstation durch 868MHz- Signale Wandmontierbarbares Gehäuse • Anbringung an einem regen- und • sonnengeschützten Ort EINLEGEN UND ERSETZEN DER BATTERIEN IM AUSSENTEMPERATURSENDER Der Außentemperatursender arbeitet mit 2 x 1,5V- Batterien vom Typ Micro AAA, IEC LR3. Folgen Sie beim Einlegen und Ersetzen der Batterien bitte den Schritten unten: Dieser Stecksockel... -
Seite 6: Einlegen Und Ersetzen Der Batterien In Der Temperaturstation
EINLEGEN UND ERSETZEN DER BATTERIEN IN DER TEMPERATURSTATION Die Temperaturstation arbeitet mit 2 x AA, IEC LR6, 1.5V Batterien. Folgen Sie beim Einlegen und Ersetzen der Batterien bitte den Schritten unten: Mit einem Finger oder einem festen Gegenstand in den Zwischenraum an der Unterkante des Batteriefachs greifen... - Seite 7 GRUNDEINSTELLUNG: BEI BENUTZEN VON EINEM AUßENSENDER Legen Sie zuerst die Batterien in den Außensender ein (siehe “ Installation und Austausch der Batterien im Aussentemperatursender” unten). Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des Temperatursender die Batterien in die Temperaturstation ein (siehe “ Installation und Austausch der Batterien in der Temperaturstation”...
- Seite 8 größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHz-Empfangstest”). Hinweis: Für den Fall eines Batteriewechsels achten Sie bitte darauf, dass die Batterien nicht aus den Kontakten springen. Es ist ferner darauf zu achten, dass nach der Entnahme der Batterien immer mindestens 1 Minute bis zum erneuten Einlegen verstreichen muss, da andernfalls Start- und Übertragungsproblemen auftreten können.
- Seite 9 Aktivierung des ersten Außensenders die Batterien in die Temperaturstation ein. Sind die Batterien eingelegt, so werden alle Segmente der LCD- Anzeige kurz sichtbar. Im Anschluss daran werden die Raumtemperatur, die Raumluftfeuchtigkeit und die Zeit als 0:00 angezeigt. Erfolgt innerhalb von 60 Sekunden keine Anzeige dieser Informationen auf dem LCD, so entfernen Sie bitte die Batterien aus beiden Geräten und setzen sie nach einer...
-
Seite 10: Funkgesteuerter Dcf-77-Zeitempfang
Es sollte nun die Außentemperatur des zweiten Außensenders und das Symbol "Kanal 3" auf der Temperaturstation zur Anzeige kommen. Ist dies nicht innerhalb von 2 Minuten der Fall, so müssen alle Batterien entnommen werden und eine neuerliche Grundeinstellung ab Schritt 1 ist vorzunehmen. - Seite 11 Im Normalfall sollten jedoch in einem Radius von 1.500 km um Frankfurt keine Empfangsprobleme auftreten. Sobald die Außentemperatur auf der Temperaturstation angezeigt wird, beginnt das DCF-Sendemastsymbol in der linken oberen Ecke zu blinken. Dies zeigt an, dass die Uhr das DCF-77-Signal erkannt hat und versucht, es zu empfangen.
- Seite 12 FUNKTIONSTASTEN: Temperaturstation: Die Temperaturstation besitzt vier leicht bedienbare Funktionstasten. Einstellung Innen Außen Kanal SET-Taste (Einstellung) Dient dem Eintritt in den SET-Modus für folgende • Funktionen: Manuelle Zeiteinstellung, Einstellung von Zeitzone, 12-/24-Stunden-Zeitanzeige, Jahr, Monat, Tagesdatum, und °C/°F- Temperaturanzeige. Das Jahr kann nur im SET-Modus angezeigt •...
- Seite 13 Hinweis: Mithilfe der IN-Taste wird im 24- Stundenmodus das Tagesdatum, im 12- Stundenmodus der Monat eingestellt. OUT-Taste (Außen) Zum Umschalten zwischen der aktuellen / • maximalen / minimalen Außentemperatur. Wird die Taste länger als 3 Sekunden gedrückt, • werden alle gespeicherten Minimal- und Maximalmesswerte der Außentemperatur gelöscht (alle Daten werden auf den aktuellen Stand des aktuell angezeigten Senders gesetzt;...
-
Seite 14: Lcd-Bildschirm
LCD-BILDSCHIRM Zeit DCF-Sendemast- Symbol (für Zeitempfang) Kalender Komfortstufen- symbol Relative Raum- Batterietief- luftfeuchtigkeit standsanzeige (Temperatursta- Raumtemperatur tion) in °C oder °F Batterietief- Außensender- standsanzeige Kennziffer (Sender) Außen- temperatur Außensender- in °C oder °F Signal* * Wenn das Sendesignal des Außensenders von der Temperaturstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symbol nicht angezeigt). -
Seite 15: Einstellung Des Lcd-Kontrasts
Manuelle Zeiteinstellung • Kalendereinstellung • Einstellung der Schlummerfunktion • Einstellung der °C-/°F-Temperaturanzeige • Empfindlichkeitseinstellung des • Wettervorhersagesymbols EINSTELLUNG DES LCD-KONTRASTS: LCD (blinkend) Der LCD-Kontrast kann entsprechend dem Wunsch des Anwenders in 8 verschiedenen Stufen eingestellt werden (Voreinstellung LCD 5). Einstellung der Kontraststufen wie folgt: Drücken Sie die IN-Taste zur Auswahl der gewünschten Kontraststufe. -
Seite 16: Zeitsignalempfang Ein/Aus (On/Off)
Stellen Sie mit der IN-Taste die neue Zeitzone ein. Der Einstellbereich läuft in 1-stündigen Intervallen von 0 bis +12, schaltet dann auf -12 und läuft zurück auf 0. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Zeitsignalempfang Ein/Aus“... -
Seite 17: Manuelle Zeiteinstellung
Im Zustand OFF wird das Zeitempfangssymbol auf dem LCD-Bildschirm nicht dargestellt. EINSTELLUNG DER 12-/24-STUNDEN- ZEITANZEIGE blinkend Drücken Sie nach der Einstellung der Zeitempfangsfunktion die SET-Taste. Auf dem LCD blinkt entweder “12h” oder “24h”. Drücken Sie zur Auswahl des 12- oder 24- Stunden-Anzeigemodus die IN-Taste. -
Seite 18: Kalendereinstellung
Sendeentfernung, etc.), ist manuelle Zeiteinstellung möglich. Die Uhr arbeitet dann als normale Quarzuhr. Einstellung der Zeit: Die Stunden- und Minutenstellen in der Zeitsektion des LCD-Bildschirms beginnen zu blinken. Benutzen Sie zur Einstellung der Stunden die IN- Taste und zur Einstellung der Minuten die OUT- Taste. -
Seite 19: Einstellung Der Schlummerfunktion
Die Kalendervoreinstellung der Temperaturstation ist der 1.1. des Jahres 2006. Wird das funkgesteuerte DCF- Zeitsignal empfangen, wird damit automatisch auch das Kalenderdatum auf den neuesten Stand gebracht. Ist kein DCF-77-Signalempfang möglich, so kann das Datum auf folgende Weise auch manuell eingestellt werden: Stellen Sie mit der IN-Taste das gewünschte Jahr ein. -
Seite 20: Relative Raumluftfeuchtigkeit Und Komfortstufenanzeige
EINSTELLUNG DER °C-/°F- TEMPERATURANZEIGE: blinkend Die Voreinstellung der Temperaturanzeige ist “°C” (Grad Celsius). Auswahl der gewünschten Anzeige wie folgt: Benutzen Sie bei blinkendem Symbol “°C” die IN- Taste zur Auswahl der Anzeige “°F” (Grad Fahrenheit) oder “°C” (Grad Celsius). Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus. -
Seite 21: Die Komfortstufenanzeige
Die Raumluftfeuchtigkeit wird ständig automatisch auf den neuesten Stand gebracht und in der zweiten Sektion des LCD-Bildschirms angezeigt. DIE KOMFORTSTUFENANZEIGE: Angenehm: Das Symbol eines heiteren Gesichts “☺” zeigt einen Temperaturbereich zwischen 20°C und 25,9°C (68°F und 78,6°F) sowie eine Relative Luftfeuchtigkeit zwischen 45% and 65% an. - Seite 22 Zwei Mal zur Anzeige der gespeicherten maximalen Raumtemperatur und Raumluftfeuchtigkeit mit Zeit und Datum der Speicherung. Drei Mal zur Rückkehr zur Anzeige der aktuelle Werte von Raumtemperatur, Raumluftfeuchtigkeit, Zeit und Datum. Hinweis: Die Zeit/Datumsinformation ist nur für die minimalen und maximalen Temperaturdaten verfügbar. Zur Rückstellung der minimalen und maximalen Temperatur- und Luftfeuchtigkeitswerte und des Zeitpunkts von deren Speicherung drücken Sie für...
-
Seite 23: Ansicht Und Rückstellung Der Aussenbereichs-Messdaten
Kennziffer des aktuell angezeigten Senders neben der Temperaturanzeige erscheinen. ANSICHT UND RÜCKSTELLUNG DER AUSSENBEREICHS-MESSDATEN: Drücken Sie die OUT-Taste, um zwischen den Anzeigen der aktuellen und gespeicherten minimalen und maximalen Außentemperaturwerte sowie der Zeiten von deren Speicherung umzuschalten: Ein Mal zur Anzeige der gespeicherten minimalen Außentemperatur mit Zeit und Datum der Speicherung. -
Seite 24: Bei Benutzen Von Mehr Als Einem Außensender
Hinweis: Die minimalen und maximalen Werte müssen für jeden Außensender individuell zurück gestellt werden. BEI BENUTZEN VON MEHR ALS EINEM AUßENSENDER: Zum Umschalten zwischen den einzelnen Außensendern drücken Sie die CH -Taste. Ein Mal zur Anzeige des Senderkanals 1 (von der optionalen Temperatursonde) Zwei Mal zur Anzeige des Senderkanals 2 Drei Mal zur Rückkehr zur Anzeige des... - Seite 25 868MHz-SIGNALEMPFANG: Werden die Außentemperatur- und Außenluftfeuchtigkeitsdaten nicht innerhalb von 3 Minuten nach der Grundeinstellung empfangen und angezeigt (oder zeigt die Außenbereichsanzeige der Temperaturstation im normalen Betriebsmodus nur “- -. - ”), so überprüfen Sie bitte folgende Punkte: Der Abstand von Temperaturstation und Außensender zu Störquellen wie z.B.
-
Seite 26: Montage Der Temperaturstation
möglich, so müssen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). MONTAGE DER TEMPERATURSTATION: Die Temperaturstation kann entweder an einer Wand montiert oder frei aufgestellt werden. Aufstellen: Klappen Sie den Ständer auf der Rückseite des Gerätes heraus und stellen es auf eine ebene Oberfläche. Wandmontage: Wählen Sie einen regen- und sonnengeschützten Ort aus. - Seite 27 PLATZIERUNG DES AUSSENTEMPERATURSENDERS Der Außentemperatursender ist mit einem Halter ausgestattet, der mittels zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Nach Aufstecken des Tischständers an der Unterseite des Senders kann dieser auch auf eine ebene Unterlage gestellt werden. Wandmontage Befestigen Sie mithilfe der mitgelieferten Schrauben und Plastikdübel den Wandhalter...
-
Seite 28: Pflege Und Wartung
Metallflächen oder in unmittelbarer Nähe größerer metallischer oder polierten Flächen (Garagentore, Doppelverglasung, usw.) vorzunehmen. Vor der endgültigen Montage soll sichergestellt sein, dass sowohl die Platzierung des Temperatursenders als auch der Basisstation eine einwandfreie Signalübertragung erlaubt. Der Temperatursender wird einfach in den Wandhalter eingeklinkt. - Seite 29 • Beseitigen der Störquellen Kein DCF • Einstellung DCF Empfang Empfang auf „EIN“ • Anderen Aufstellort für Basisgerät wählen • Uhrzeit manuell einstellen • Empfangsversuch in der Nacht abwarten Unkorrekte • Batterien wechseln Anzeige ENTSORGUNG Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.
-
Seite 30: Technische Daten
TECHNISCHE DATEN: Temperaturmessbereich Innenraum -9,9ºC bis +59,9ºC mit 0,1ºC Auflösung 14,2°F bis 139,8°F mit 0,2°F Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Außenbereich: -39,9°C bis +59,9°C mit 0,1°C Auflösung -39,8°F bis +139,8°F mit 0,2°F Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Messbereich relativer Raumluftfeuchtigkeit : 1% bis 99% mit 1% Auflösung (Anzeige “- -“... - Seite 31 TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D- 97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
