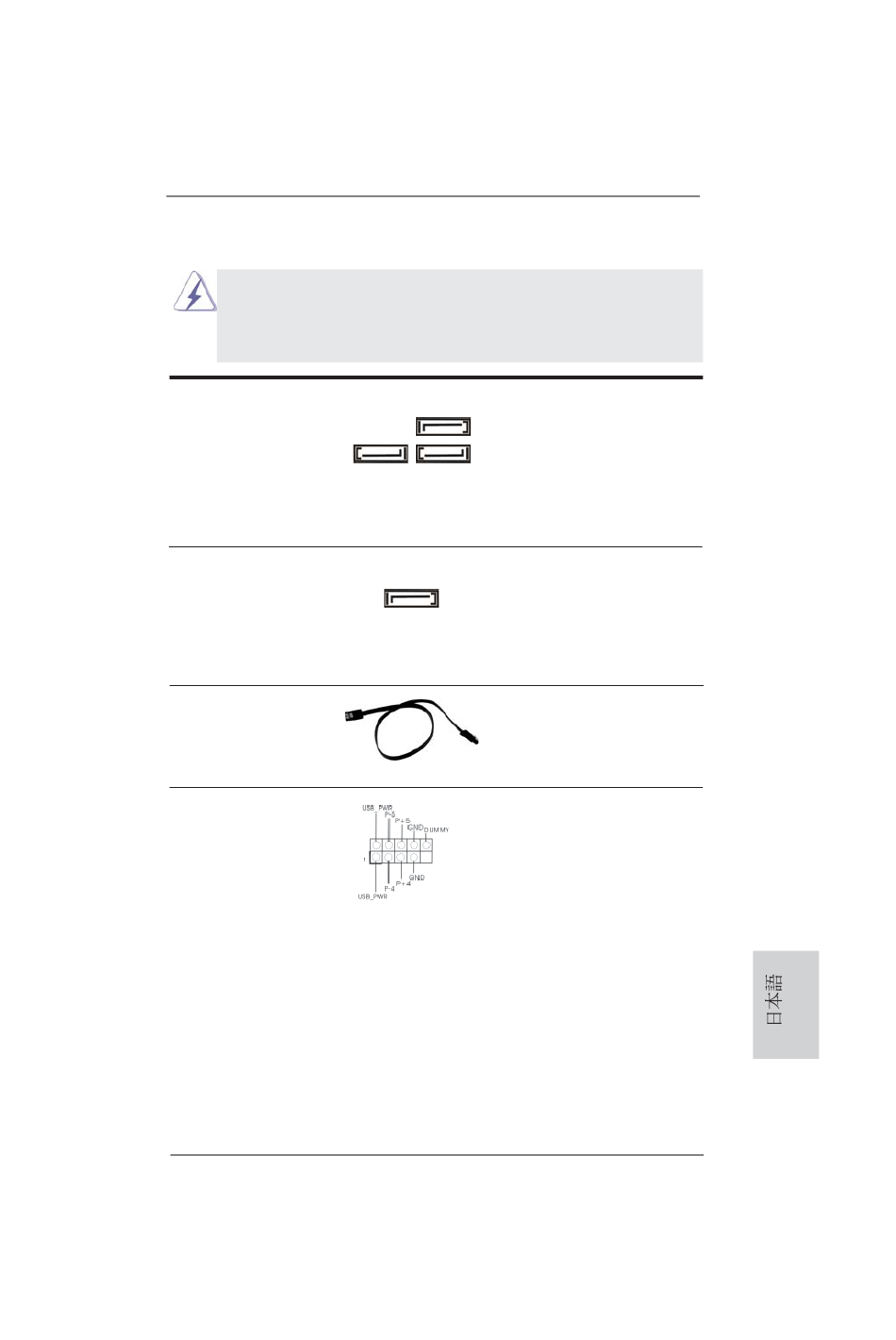

1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA2 コネクタ
SATA_1:
ページ 2, アイテム 2 を参照
SATA_2:
ページ 2, アイテム 4 を参照
SATA_3:
ページ 2, アイテム 5 を参照
シリアル ATA3 コネクタ
SATA_0:
ページ 2, アイテム 3 を参照
シリアル ATA（SATA）
データケーブル（オプション）
USB 2.0 ヘッダ
(9 ピン USB4_5)
ページ 2, アイテム 7 を参照
ASRock B75M-ITX Motherboard
。
これら 3 本のシリアル ATA2 (SATA2）
SATA_2
コネクタは内蔵ストレーデバイスに使用
する SATA データケーブルに対応して
います。現在の SATA2 インタフェース
の最大データ転送速度は 3.0Gb/s で
SATA_1
SATA_3
す。
これら 1 本のシリアル ATA3 (SATA3）
SATA_0
コネクタは内蔵ストレーデバイスに使用
する SATA データケーブルに対応して
います。現在の SATA3 インタフェース
の最大データ転送速度は 6.0Gb/s で
す。
SATA データケーブルのどちらかの端
をマザーボードの SATA / SATA2 /
SATA3 ハードディスク、または SATA2
/ SATA3 コネクタに接続できます。
I/O パネルには、デフォルトの 4 つの
USB 2.0 ポート以外に、このマザーボ
ードに 1 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
151
