Elektronischer Messwandlerzähler T3M V9.08
8. Anzeige der Betriebszustände

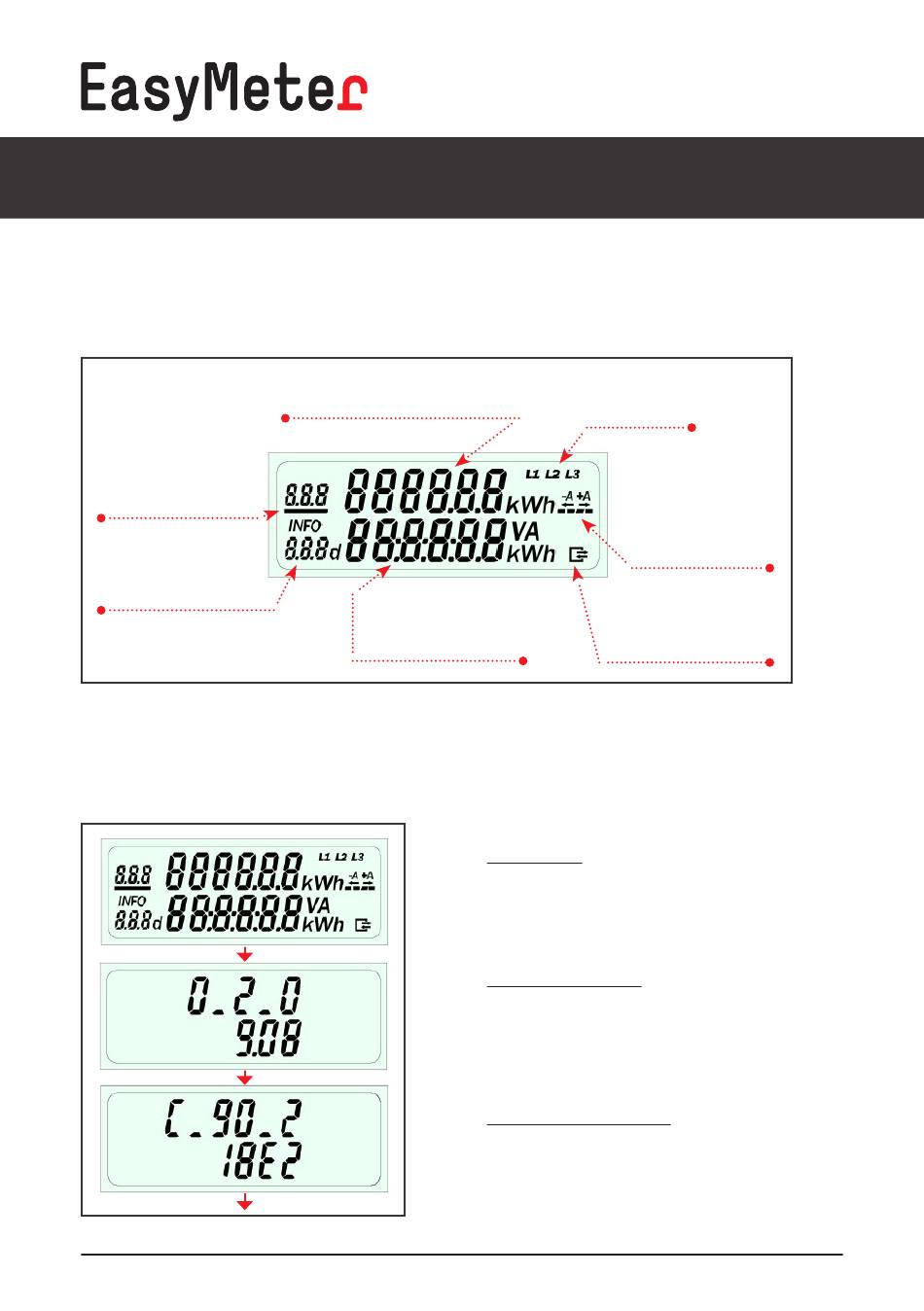

Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden
Zeichen/Symbolen:
Kennziffern gemäß
OBIS (EDL LH 1.2)
Anzeige der Funktionen
für INFO-Zeile
8.1 Grundsätzlicher Ablauf nach Spannungswiederkehr
(Power-On-Reset)
BA_T3M_Rev13
Zählwerkregister mit kWh Anzeige
5 Stellen und 1 Nachkommastelle
INFO-Zeile
für Zusatzinformationen
Stand: 2019-12-06
Phasenanzeige
Energierichtung
und Balkenanzeige
für Energiefluss
Kommunikationssymbol
Displaytest
Anzeige aller Segmente
Anzeigedauer ca. 15s
Firmware-Version
des Programmcodes
Anzeigendauer ca. 5s
(Beispiel)
Firmware-Prüfsumme
des Programmcodes
Anzeigedauer ca. 5s
(Beispiel)
Seite 8 von 24
