Elektronischer Messwandlerzähler T3M V9.08

1. Allgemeine Beschreibung

Sicherheitshinweis:
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen.

Verwendung:

Verwendung als 3-Phasen-, 4-Leiter-Zähler, halbindirekt messend, in Verbindung mit Mess-
wandler nach DIN EN 50470 in Zählerplatzsystemen mit Zählerräumen nach DIN VDE 0603
Teil 1, DIN 43853.
Es wird nur die sekundärseitige Leistung bewertet und der entsprechende Energiewert ange-
zeigt. Für eine einfache Umrechnung bei der Zählerablesung ist ein Zusatzschild (siehe Bild)
vorhanden, welches vom Messstellenbetreiber ausgefüllt werden kann und das Übersetzungs-
verhältnis des zugehörigen Messwandlers beschreibt.

Produktbeschreibung:

Bidirektionale Datenschnittstelle
(D0); MSB-DSS, SML-Protokoll;
mit Siegeletikett verschlossen
Info-Schnittstelle
INFO-DSS
Infrarot-Telemetrie-
Schnittstelle
(„Prüf-LED")
Zusatzschild
für Stromwandler
Benutzersicherung
(Plombier-
schrauben)

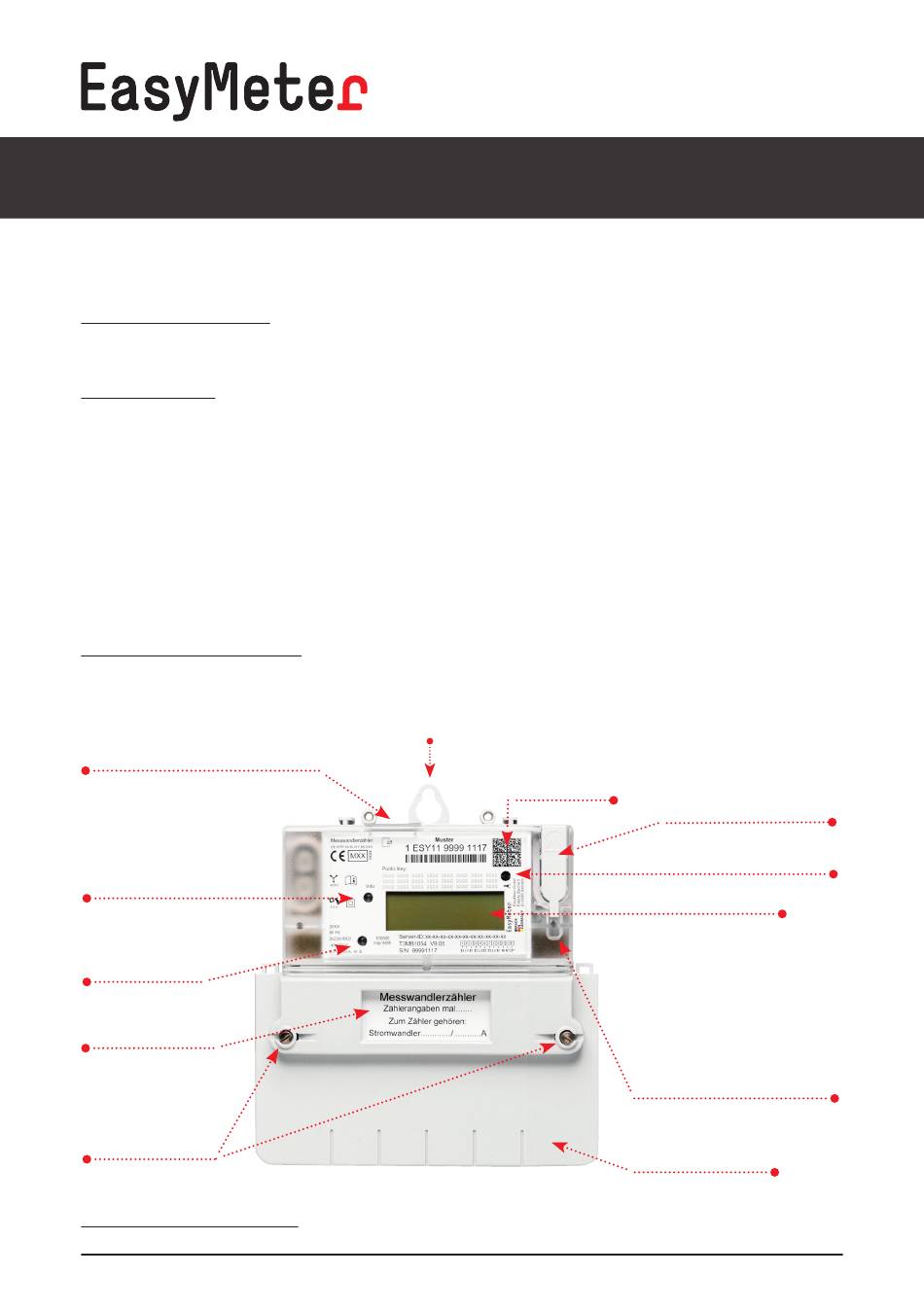

Abb. oben (Gerätebeispiel): T3M, Typ T3MB1054
BA_T3M_Rev13
Data Matrix
Obere
Code (FNN)
Befestigungs-
- „HüID"
Lasche
- Server-ID
- Public Key
Stand: 2019-12-06
Stromversorgung
für Zusatzgeräte
(„Spannungsbrücke")
Optischer Aufruf-Taster
LC-Display
Benutzersicherung
(Plombe oder Siegel-
etikett)
Klemmendeckel
Seite 3 von 24
