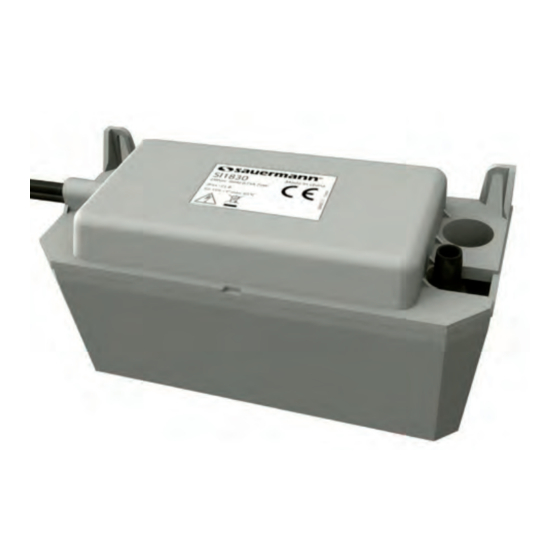

sauermann SI1830 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SI1830
Disharge head - Hauteur de refoulement - Altezza di mandata -
Altura de descarga - Förderhöhe
(m)
4
3.7
3
2
1
(l/h)
50
100
200
300
400
0
Flow rate - Débit - Portata - Caudal - Fördermenge
SAUERMANN
PA de l'orée de Chevry 77173 Chevry Cossigny / France
Tel: +33.(0)1.60.62.06.06 Fax: +33.(0)1.60.62.09.09
email: info@sauermann.fr

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für sauermann SI1830

Inhaltszusammenfassung für sauermann SI1830

  • Seite 1 SI1830 Disharge head - Hauteur de refoulement - Altezza di mandata - Altura de descarga - Förderhöhe (l/h) Flow rate - Débit - Portata - Caudal - Fördermenge SAUERMANN PA de l’orée de Chevry 77173 Chevry Cossigny / France Tel: +33.(0)1.60.62.06.06 Fax: +33.(0)1.60.62.09.09...
  • Seite 2 ACC02040 INJ43008 ACC00801 SI1801CH ACC00220* INJ43007 INJ10026* Fig.1 * SI1830SCAN23 230V~50/60Hz Alarme-Alarm P : marron-brown-marrone-marròn-braun (Power) C : noir-black-nero-negro-schwarz-preto-zwart N : bleu-blue-blu-azul-blau (Neutral) NC : gris-grey-grigi-gris-grau-cinzentos-grijs : jaune/vert-yellow/green-giallo/verde-amarillo/verde- gelb/grün-amarelo/verde-geel/groen 100 mm Fig.2...
  • Seite 3 Drilling / mounting template - Gabarit de perçage Galga de perforación - Bohrschablone Niveau de détection - Water level - Livelli di detenzion Niveles de detección - Níveis de detecção - Niveaus van opsporing a= 21 mm b= 27 mm: c= 32 mm: Pump stop Start-up...
  • Seite 4 210 mm Profilo limite di perforazione Gabarito de perfuração - Boormal Fig.6 - Wall mounted - Fixée sur un mur - Fissaggio a muro - Adosado al muro - An der Wand montiert - Fixa a uma parede - Aan een muur bevestigd Fig.7 - Direkter Betrieb in einer Wanne - Direct use in a reservoir...
  • Seite 5 Fig.8 Fig.9 - Reversible tank - Pompe réversible - Locating lug for precise positioning in the pump reservoir - Bomba reversible - Pompa réversible - Ergot de localisation pour un positionnement précis dans le bac de - Umkehrbare Pumpe la pompe - Bomba reversível - Nottolino di localizzazione per un posizionamento preciso nella - Omkeerbare pomp...
  • Seite 6 General safety switch wiring diagram - Schéma général de câblage du contact de sécurité Schema generale di cablaggio del contatto di sicurezza - Esquema general de cableado de contacto de seguridad - Allgemeines Schema der Kontakt für Sicherheitsfunktion Verbin- dung - Esquema geral de cablagem de alarme Algemeen bekabelingsschema alarm Al (C) Al (NC) Fig.

  • Seite 7: Warranty

    ENGLISH SI1830 model condensate removal pumps are monoblock centrifugal pumps. They are designed to remove charged and/or aggressive condensates. They are parti- cularly suitable for fuel oil and gas fired boilers (the condensates of which do not have a pH ≥ 2 and which do not exceed a maximum temperature of 80°C), cold store cabinets, console units, evaporators and refrigerated display cabinets.

  • Seite 8: Garantie

    FRANCAIS Les pompes de relevage de condensats SI1830 sont des pompes centrifuges monobloc. Elles sont destinées à relever des condensats chargés et/ou agressifs. Elles sont particulièrement adaptées aux chaudières à fuel et à gaz (dont les condensats n’ont pas un pH ≥ 2 et ne dépassent pas une température maximale de 80° C), aux armoires frigorifiques, consoles, évaporateurs, vitrines réfrigérées.

  • Seite 9: Garanzia

    ITALIANO Le pompe di estrazione condensa SI1830 sono pompe centrifughe monoblocco. Sono destinate ad eliminare le condense cariche d’impurità e/o aggressive. Sono particolarmente idonee per caldaie a gasolio e a gas (con condense che non hanno un pH ≥ 2 e che non superano una temperatura massima di 80° C), armadi frigoriferi, consoles, evaporatori, vetrine refrigerate.
  • Seite 10 ESPANOL Las bombas de absorción de condensados SI1830 son bombas centrífugas monobloque. Están diseñadas para absorber condensados cargados y/o agresivos. Están especialmente adaptadas a las calderas de gasóleo y de gas (cuyos condensados no tienen un pH ≥ 2 y no superan una temperatura máxima de 80° C), armarios frigoríficos, consolas, evaporadores, vitrinas refrigeradas.

  • Seite 11: Sicherheitshinweise

    DEUTSCH Kondensatpumpen SI1830 sind Monoblock-Zentrifugalpumpen und dienen der Ableitung von belastetem und/oder aggressivem Kondensat. Sie eignen sich ganz besonders für den Einsatz mit Heizöl- und Gasbrennkesseln in Öl- und Gasbrennwertkesseln (deren Kondensate einen pH-Wert von 2,0 nicht unterschreiten und eine Temperatur von 80 °C nicht überschreiten), sowie in Kühlschränken, Klima-Standgeräten, Verdampfern und Kühlvitrinen.
  • Seite 12 PORTUGUES As bombas de condensados SI1830 são bombas centrífugas monobloco. Destinam-se a evacuar os condensados carregados e/ou agressivos. São particularmente adaptadas às caldeiras de fuelóleo e a gás (com condensados com pH ≥ 2, e cuja temperatura não ultrapasse um máximo de 80° C), aos armários frigoríficos, conso- las, evaporadores, vitrinas refrigeradas.
  • Seite 13 NEDERLANDS De SI1830 condenswaterpompen zijn centrifugaalpompen uit één stuk. Zij zijn bestemd voor het verwijderen van vuile en/of agressieve condens. Zij zijn in het bijzonder geschikt voor olie- en gasketels (met condens met pH ≥ 2 en een maximum temperatuur van 80°C), voor koelkasten, consoles, verdampers en koelvitrines.
  • Seite 14 RUSSIA Email: sales@sauermann.com.cn Parc d’activités de l’Orée de Chevry Route de Férolles 77173 CHEVRY COSSIGNY / Sauermann Hong Kong Ltd. FRANCE 10A Seapower Ind. Centre Tel. : +33 (0)1 60 62 06 06 177 Hoi Bun Road, Kwun Tong Fax : +33 (0)1 60 62 09 09...
