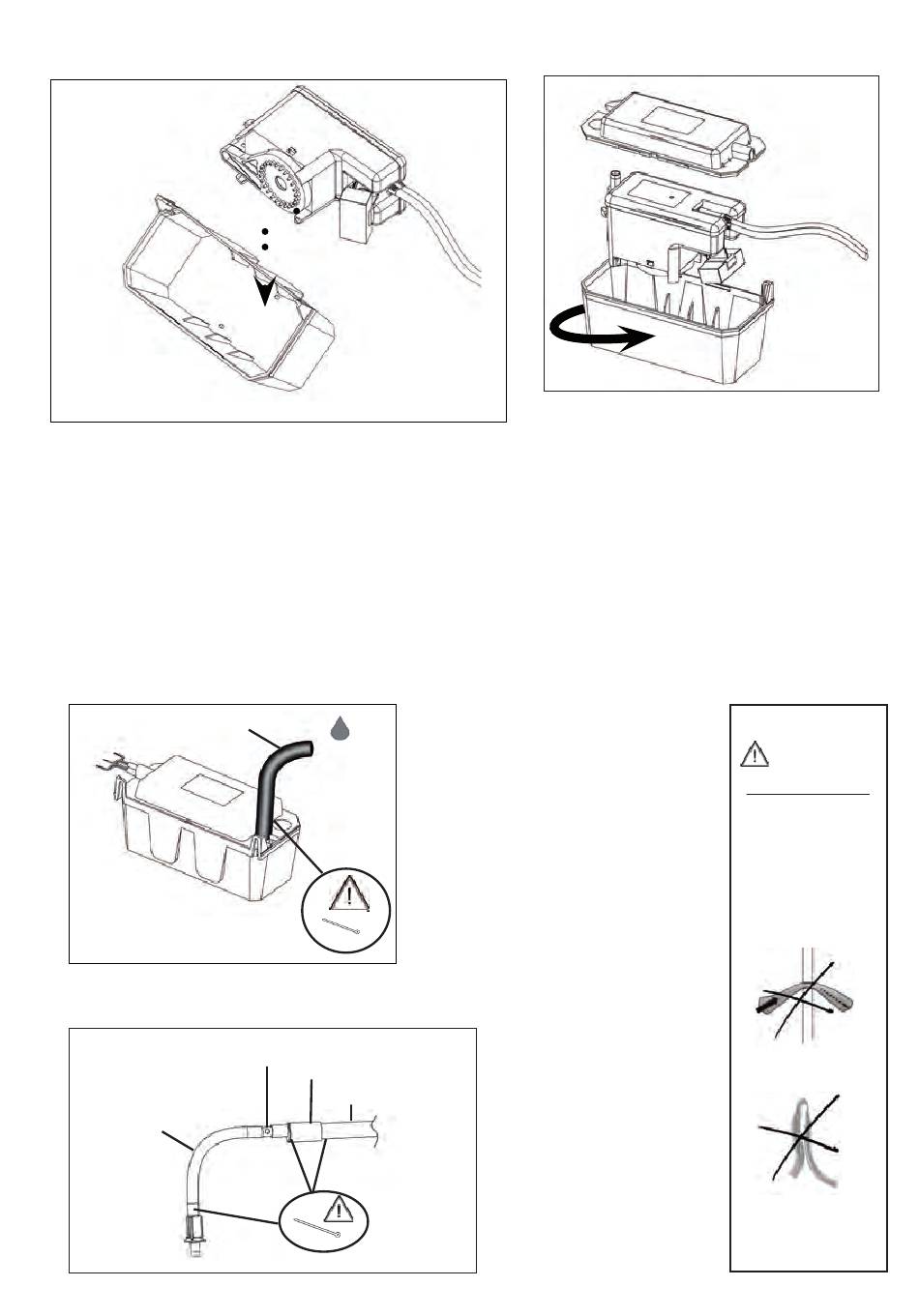

Fig.8
- Locating lug for precise positioning in the pump reservoir
- Ergot de localisation pour un positionnement précis dans le bac de
la pompe
- Nottolino di localizzazione per un posizionamento preciso nella
vaschetta della pompa
- Pestaña de localización para una colocación precisa en la bandeja
de la bomba
- Mit einem Haltestift wird für eine genaue Positionierung der Pumpe
in der Wanne gesorgt
- Pino de localização para um posicionamento exacto na bandeja da
bomba
- Traceerpen voor een nauwkeurige plaatsing in de bak van de pomp
Fig.10
SI1801CH
ACC00220 (SI1830SCAN23)
SI1801CH
- The bend radius should not be ≤ 50mm
- Le rayon de courbure ne doit pas être ≤ 50mm.
OUT
- Il raggio di curvatura non deve essere ≤ 50 mm.
- El radio de curvatura no debe ≤ 50 mm
- Empfohlener Radius min. 50 mm
- O raio de curvatura não deve ser ≤ 50 mm.
- De krommingsstraal mag niet ≤ 50mm zijn.
INJ10026
ACC00220
Ø 20 mm
Fig.9
- Reversible tank
- Pompe réversible
- Bomba reversible
- Pompa réversible
- Umkehrbare Pumpe
- Bomba reversível
- Omkeerbare pomp
- Use the 10 mm ID hose provided ( SI1801CH ) for
the initial vertical discharge from the condensate
pump.
On the horizontal run, convert to Ø 20 mm
overflow pipe using adaptors provided
( INJ10026 , ACC00220 ).
Ensure the overflow pipe is fully insulated and has
a gravity fall to the point of termination.
* PLEASE NOTE *
ALL PIPE
CONNECTIONS
MUST BE
SECURED WITH A
JUBILEE CLIP/
CABLE TIE
5
