7 Caractéristiques techniques
Puissance amplificateur
Puissance nominale : � � � � � � � 50 W
Puissance max� : � � � � � � � � � � � 100 W
Haut-parleurs
Haut-parleurs de grave : � � � � � ⌀ 30 cm (12")
Pavillon d'aigu : � � � � � � � � � � � ⌀ 2,5 cm (1")
Bande passante : � � � � � � � � � � � � 50 – 20 000 Hz
Unités de réception : � � � � � � � � � 2
Unités d'émission sans fil : � � � � � 1
Puissance d'emission : � � � � � � ≤ 10 mW
Fréquences émission et réception
Canal Fréquence Canal
01 863,1 MHz 09
02 864,1 MHz 10
03 863,6 MHz 11
04 864,6 MHz 12
05 863,3 MHz 13
06 864,3 MHz 14
07 863,8 MHz 15
08 864,8 MHz 16
Portée radio : � � � � � � � � � � � � � � 30 m env�
Sensibilité d'entrée
MIC1, MIC2
(prises XLR dessus) : � � � � � � � � 24 mV
entrée micro canal 1 à 3
(prises XLR arrière) : � � � � � � � � 4,5 mV
JACK LINE, jack : � � � � � � � � � � � 150 mV
AUDIO IN, RCA : � � � � � � � � � � � 400 mV

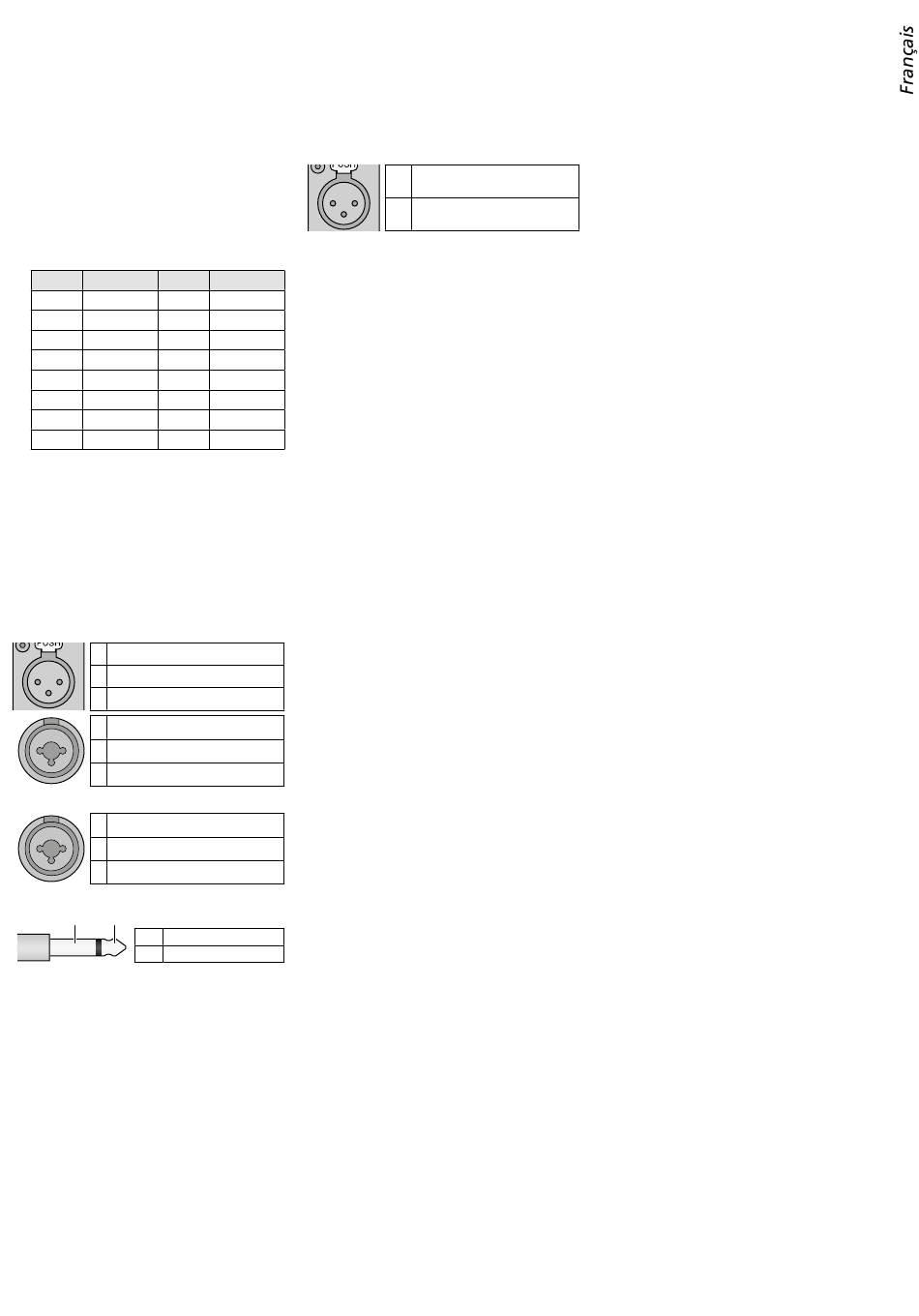

Configuration des entrées micro, XLR
canal 1 et 2 :
1 masse
2 1
2 signal +, +24 V alimentation fantôme
3
3 signal −, +24 V alimentation fantôme
1 masse
2 1
2 signal +, +24 V alimentation fantôme
3
3 signal −, +24 V alimentation fantôme
canal 3 :
1 masse
2 1
2 signal +
3
3 signal −
Configuration des entrées Ligne, jack 6,35 :
S T
S
T
Notice d'utilisation protégée par le copyright de MONACOR
Toute reproduction même partielle à des fins commerciales est interdite.
Sortie LINE OUT, REC : � � � � � � � � 320 mV
Egaliseur
LOW : � � � � � � � � � � � � � � � � � � � ±12 dB à 60 Hz
MID : � � � � � � � � � � � � � � � � � � � ±7 dB à 1 kHz
HIGH : � � � � � � � � � � � � � � � � � � ±12 dB à 15 kHz
Prise XLR pour lampe col de cygne :
2 1
3
Alimentation : � � � � � � � � � � � � � � 230 V/ 50 Hz
Consommation : � � � � � � � � � � � � 135 VA max�
Fréquence
Température fonc� : � � � � � � � � � � 0 – 40 °C
863,2 MHz
Dimensions
864,2 MHz
Largeur : � � � � � � � � � � � � � � � � � 800 mm
863,7 MHz
Hauteur : � � � � � � � � � � � � � � � � 850 – 1250 mm
864,7 MHz
Profondeur : � � � � � � � � � � � � � � 570 mm
863,4 MHz
Poids : � � � � � � � � � � � � � � � � � � � � 52 kg
864,4 MHz
863,9 MHz
864,9 MHz
masse
signal
Tout droit de modification réservé .
INTERNATIONAL GmbH & Co. KG.
®
1 masse
2 +12 V, 0,5 A max. (6 W)
