S+S REGELTECHNIK THERMASREG FS-20 Bedienungs- Und Montageanleitung Seite 21

F
®
THERMASREG

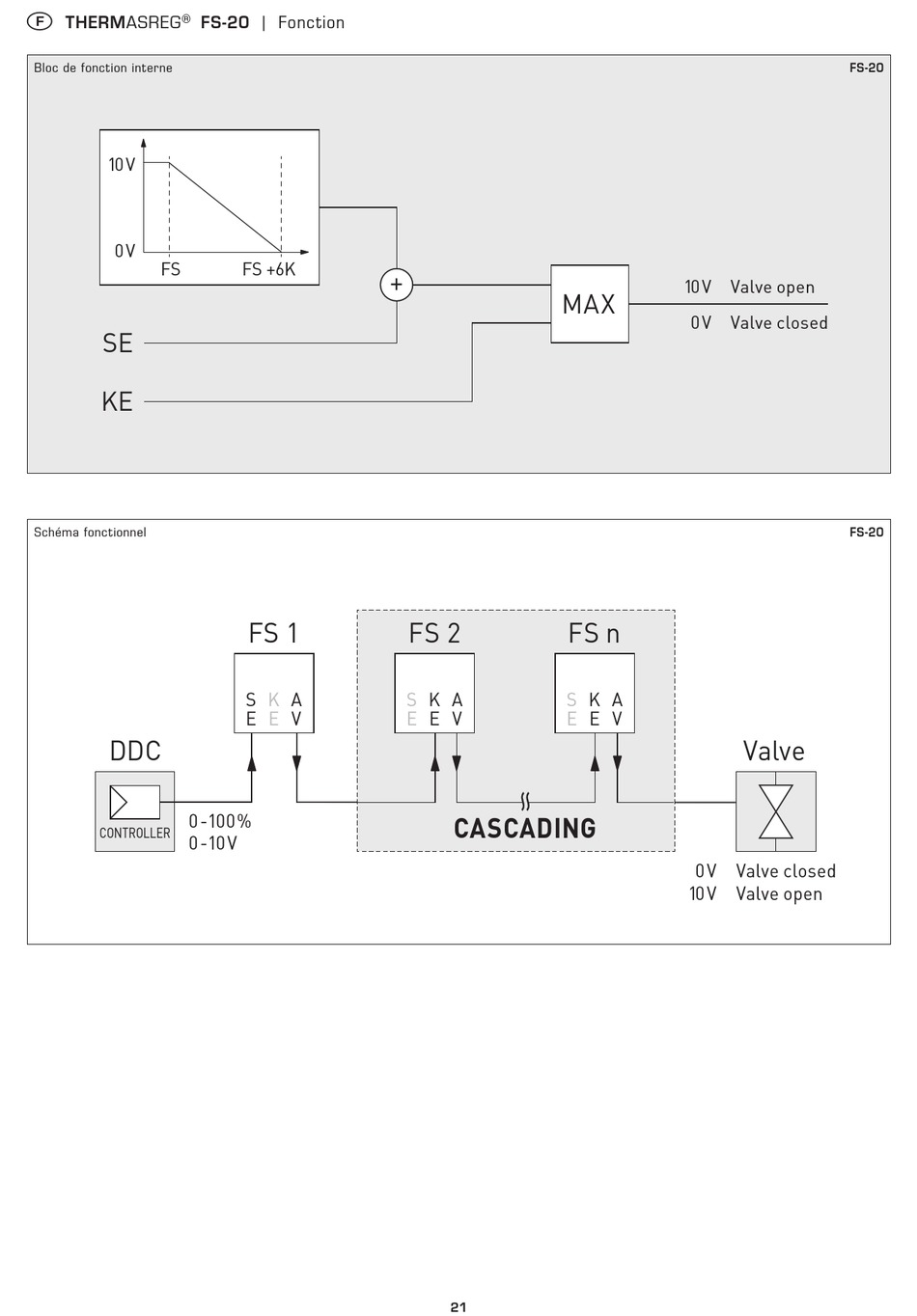

Bloc de fonction interne
10 V
0 V
FS
SE
KE
Schéma fonctionnel
DDC
0 -100%
CONTROLLER
0 -10 V
FS-20 | Fonction
FS +6K
FS 1
S K A
E E V
+
MAX
FS 2
S K A
E E V
CASCADING
21
10 V Valve open
0 V Valve closed
FS n
S K A
E E V
0 V Valve closed
10 V Valve open
FS-20
FS-20
Valve
