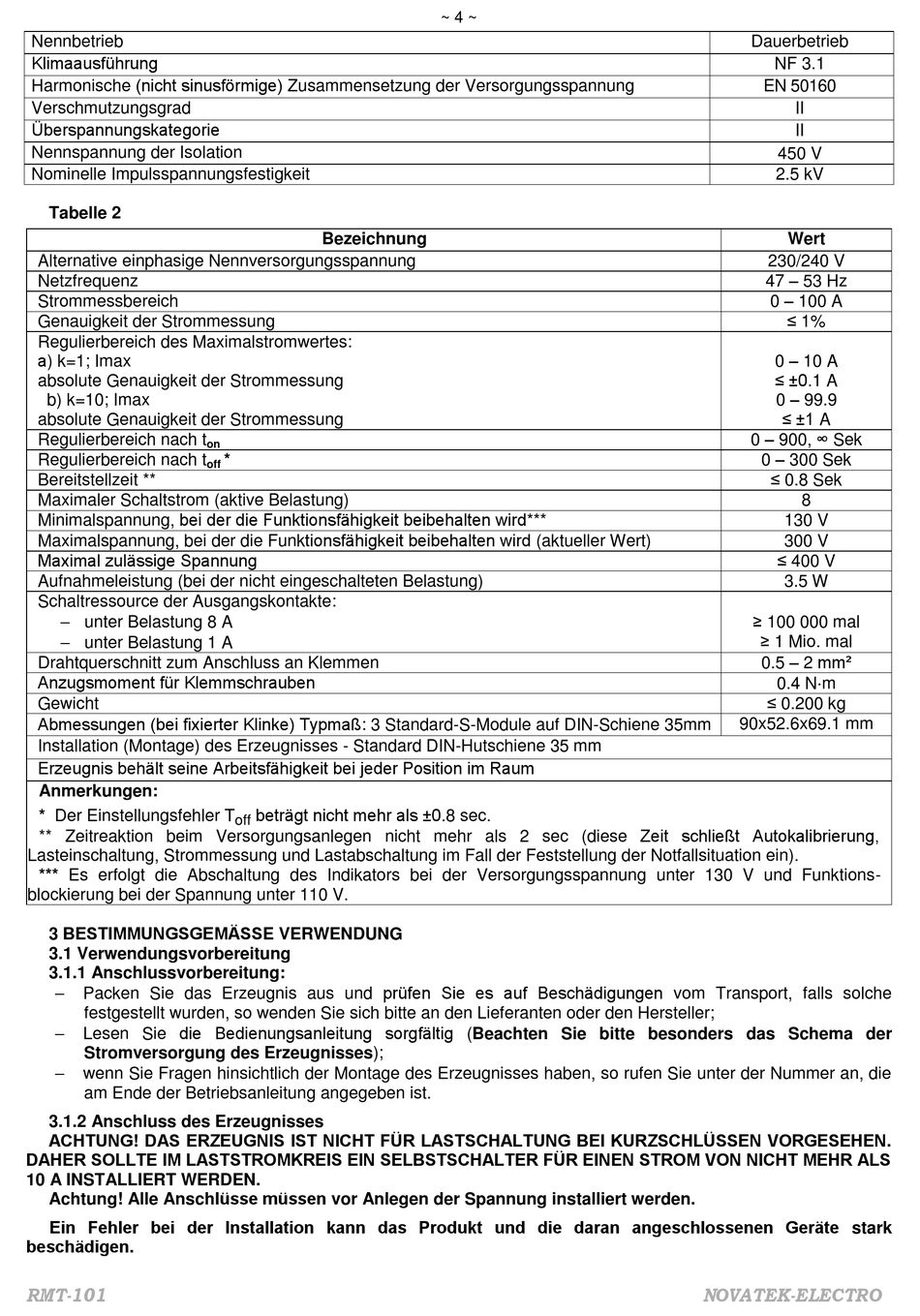

Nennbetrieb
Klimaausführung
Harmonische (nicht sinusförmige) Zusammensetzung der Versorgungsspannung
Verschmutzungsgrad
Überspannungskategorie
Nennspannung der Isolation
Nominelle Impulsspannungsfestigkeit
Tabelle 2
Alternative einphasige Nennversorgungsspannung
Netzfrequenz
Strommessbereich
Genauigkeit der Strommessung
Regulierbereich des Maximalstromwertes:
а) k=1; Imax
absolute Genauigkeit der Strommessung
b) k=10; Imax
absolute Genauigkeit der Strommessung
Regulierbereich nach t
Regulierbereich nach t
Bereitstellzeit **
Maximaler Schaltstrom (aktive Belastung)
Minimalspannung, bei der die Funktionsfähigkeit beibehalten wird***
Maximalspannung, bei der die Funktionsfähigkeit beibehalten wird (aktueller Wert)
Maximal zulässige Spannung
Aufnahmeleistung (bei der nicht eingeschalteten Belastung)
Schaltressource der Ausgangskontakte:
unter Belastung 8 A
unter Belastung 1 A
Drahtquerschnitt zum Anschluss an Klemmen
Anzugsmoment für Klemmschrauben
Gewicht
Abmessungen (bei fixierter Klinke) Typmaß: 3 Standard-S-Module auf DIN-Schiene 35mm
Installation (Montage) des Erzeugnisses - Standard DIN-Hutschiene 35 mm
Erzeugnis behält seine Arbeitsfähigkeit bei jeder Position im Raum
Anmerkungen:
* Der Einstellungsfehler T
** Zeitreaktion beim Versorgungsanlegen nicht mehr als 2 sec (diese Zeit schließt Autokalibrierung,
Lasteinschaltung, Strommessung und Lastabschaltung im Fall der Feststellung der Notfallsituation ein).
*** Es erfolgt die Abschaltung des Indikators bei der Versorgungsspannung unter 130 V und Funktions-
blockierung bei der Spannung unter 110 V.
3 BESTIMMUNGSGEMÄSSE VERWENDUNG
3.1 Verwendungsvorbereitung
3.1.1 Anschlussvorbereitung:
Packen Sie das Erzeugnis aus und prüfen Sie es auf Beschädigungen vom Transport, falls solche
festgestellt wurden, so wenden Sie sich bitte an den Lieferanten oder den Hersteller;
Lesen Sie die Bedienungsanleitung sorgfältig (Beachten Sie bitte besonders das Schema der
Stromversorgung des Erzeugnisses);
wenn Sie Fragen hinsichtlich der Montage des Erzeugnisses haben, so rufen Sie unter der Nummer an, die
am Ende der Betriebsanleitung angegeben ist.
3.1.2 Anschluss des Erzeugnisses
ACHTUNG! DAS ERZEUGNIS IST NICHT FÜR LASTSCHALTUNG BEI KURZSCHLÜSSEN VORGESEHEN.
DAHER SOLLTE IM LASTSTROMKREIS EIN SELBSTSCHALTER FÜR EINEN STROM VON NICHT MEHR ALS
10 A INSTALLIERT WERDEN.
Achtung! Alle Anschlüsse müssen vor Anlegen der Spannung installiert werden.
Ein Fehler bei der Installation kann das Produkt und die daran angeschlossenen Geräte stark
beschädigen.
RMT-101
Bezeichnung
on
*
off
beträgt nicht mehr als ±0.8 sec.
off
~ 4 ~
Dauerbetrieb
NF 3.1
EN 50160
II
II
450 V
2.5 kV
Wert
230/240 V
47 – 53 Hz
0 – 100 A
≤ 1%
0 – 10 A
≤ ±0.1 A
0 – 99.9
≤ ±1 A
0 – 900, ∞ Sek
0 – 300 Sek
≤ 0.8 Sek
8
130 V
300 V
≤ 400 V
3.5 W
≥ 100 000 mal
≥ 1 Mio. mal
0.5 – 2 mm²
0.4 N·m
≤ 0.200 kg
90x52.6x69.1 mm
NOVATEK-ELECTRO
