ACHTUNG! ALLE ANFORDERUNGEN DER BETRIEBSANLEITUNG SIND VORGESCHRIEBEN ZUR
ERFÜLLUNG DER GARANTIE!
VORSICHT! AN DEN KLEMMEN UND INNEREN ELEMENTEN DES ERZEUGNISSES IST EINE
LEBENSBEDROHLICHE SPANNUNG VORHANDEN.
UM DEN SICHEREN BETRIEB DES ERZEUGNISSES ZU GEWÄHRLEISTEN, IST ES STRENGSTENS
VERBOTEN:
MONTAGEARBEITEN UND WARTUNG OHNE TRENNUNG DES ERZEUGNISSES VOM
-
STROMNETZ AUSZUFÜHREN;
SELBSTSTÄNDIG DAS ERZEUGNIS ZU ÖFFNEN UND ZU REPARIEREN;
-
DAS ERZEUGNIS MIT MECHANISCHER BESCHÄDIGUNG DES GEHÄUSES IN BETRIEB ZU
-
NEHMEN.
ES DARF KEIN WASSER AUF DIE KLEMMEN UND INNEREN ELEMENTE DES ERZEUGNISSES
GELANGEN!
Während des Betriebs und der Wartung ist es notwendig, die Anforderungen der "Regeln für den technischen
Betrieb elektrischer Anlagen von Verbrauchern", "Sicherheitsregeln beim Betrieb elektrischer Anlagen von
Verbrauchern" und "Arbeitsschutz beim Betrieb elektrischer Anlagen" zu beachten.
Anschluss, Regulierung und technische Wartung des Erzeugnisses sollten nur von qualifiziertem Fachpersonal
ausgeführt werden, welches die vorliegende Bedienungsanleitung studiert hat.
Bei der Beachtung der Betriebsregeln ist die Nutzung des Erzeugnisses sicher.
RMT-101

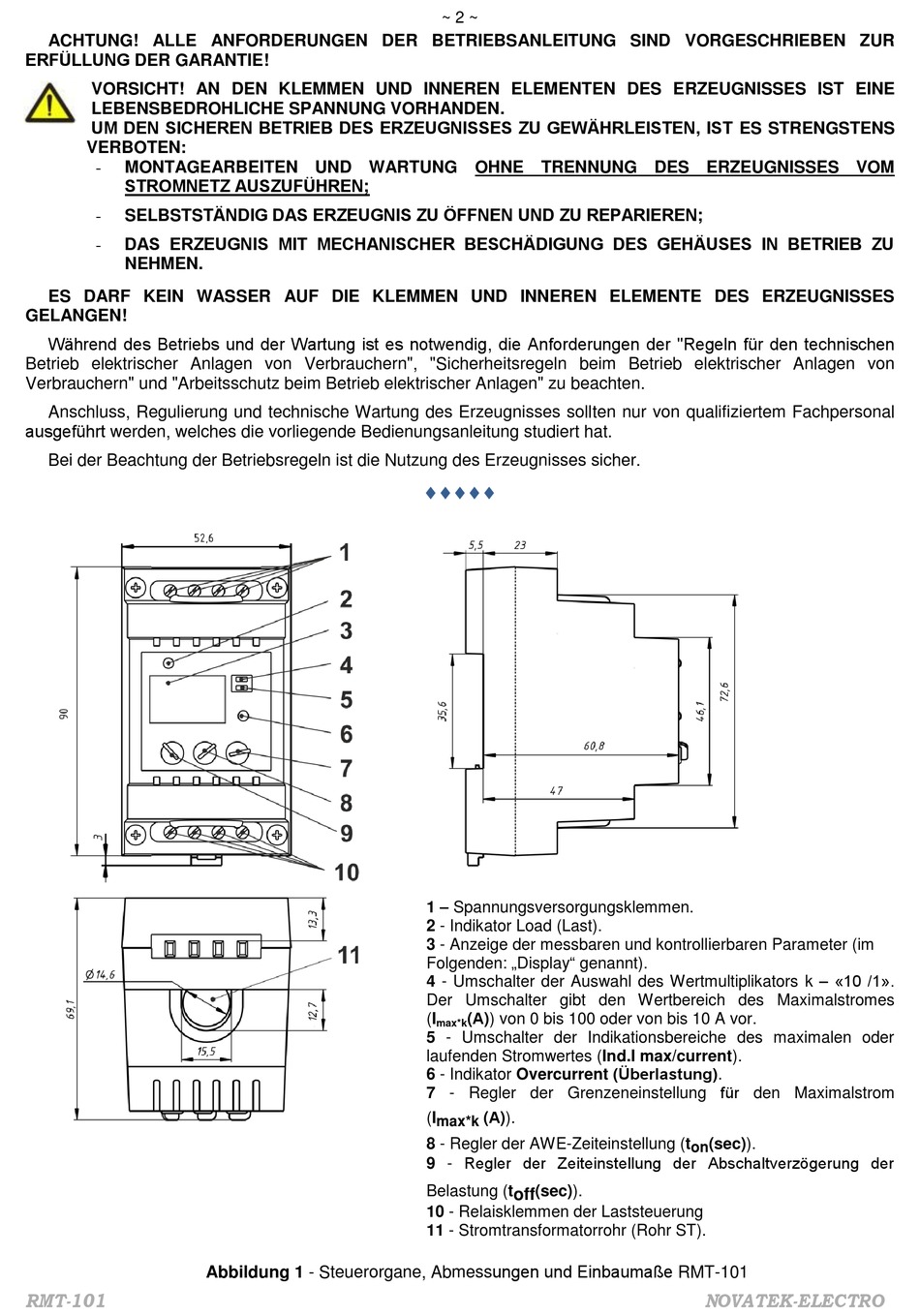

Abbildung 1 - Steuerorgane, Abmessungen und Einbaumaße RMT-101
~ 2 ~
1 – Spannungsversorgungsklemmen.
2 - Indikator Load (Last).
3 - Anzeige der messbaren und kontrollierbaren Parameter (im
Folgenden: „Display" genannt).
4 - Umschalter der Auswahl des Wertmultiplikators k – «10 /1».
Der Umschalter gibt den Wertbereich des Maximalstromes
(I
(А)) von 0 bis 100 oder von bis 10 A vor.
max*k
5 - Umschalter der Indikationsbereiche des maximalen oder
laufenden Stromwertes (Ind.I max/current).
6 - Indikator Overcurrent (Überlastung).
7 - Regler der Grenzeneinstellung für den Maximalstrom
(I
(А)).
max*k
8 - Regler der AWE-Zeiteinstellung (t
9 - Regler der Zeiteinstellung der Abschaltverzögerung der
Belastung (t
(sec)).
off
10 - Relaisklemmen der Laststeuerung
11 - Stromtransformatorrohr (Rohr ST).
(sec)).
on
