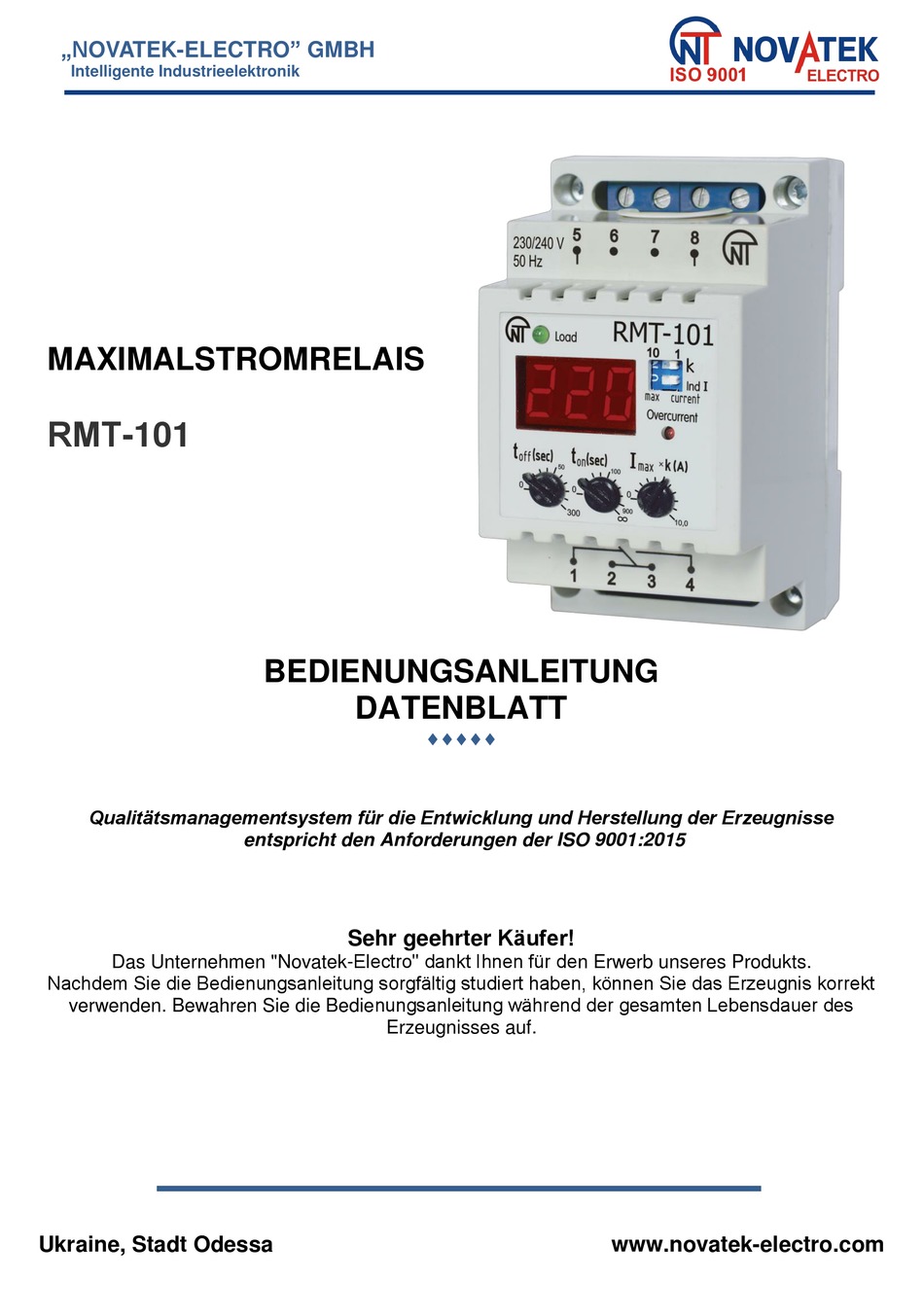

„NOVATEK-ELECTRO" GMBH
Intelligente Industrieelektronik
MAXIMALSTROMRELAIS
RМТ-101
BEDIENUNGSANLEITUNG
DATENBLATT
Qualitätsmanagementsystem für die Entwicklung und Herstellung der Erzeugnisse
entspricht den Anforderungen der ISO 9001:2015
Sehr geehrter Käufer!
Das Unternehmen "Novatek-Electro" dankt Ihnen für den Erwerb unseres Produkts.
Nachdem Sie die Bedienungsanleitung sorgfältig studiert haben, können Sie das Erzeugnis korrekt
verwenden. Bewahren Sie die Bedienungsanleitung während der gesamten Lebensdauer des
Erzeugnisses auf.
Ukraine, Stadt Odessa
www.novatek-electro.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Novatek-electro RMT-101
Inhaltszusammenfassung für Novatek-electro RMT-101
- Seite 1 Anforderungen der ISO 9001:2015 Sehr geehrter Käufer! Das Unternehmen "Novatek-Electro" dankt Ihnen für den Erwerb unseres Produkts. Nachdem Sie die Bedienungsanleitung sorgfältig studiert haben, können Sie das Erzeugnis korrekt verwenden. Bewahren Sie die Bedienungsanleitung während der gesamten Lebensdauer des Erzeugnisses auf.
- Seite 2 (А)). max*k 8 - Regler der AWE-Zeiteinstellung (t (sec)). 9 - Regler der Zeiteinstellung der Abschaltverzögerung der Belastung (t (sec)). 10 - Relaisklemmen der Laststeuerung 11 - Stromtransformatorrohr (Rohr ST). Abbildung 1 - Steuerorgane, Abmessungen und Einbaumaße RMT-101 RMT-101 NOVATEK-ELECTRO...
-
Seite 3: Verwendungsbestimmung
1. VERWENDUNGSBESTIMMUNG 1.1 Verwendungsbestimmung des Erzeugnisses Das Maximalstromrelais RMT-101 ist zur Messung und ständigen Kontrolle des Effektivwerts eines einphasigen Laststroms vorbestimmt mit messbarem und kontrollierbarem Strombereich von 0 bis 100 A. Das Erzeugnis erfüllt die Lastabschaltung im Fall des Überschreitens des vom Benutzer angegebenen maximalen Stromniveaus. -
Seite 4: Bestimmungsgemässe Verwendung
DAHER SOLLTE IM LASTSTROMKREIS EIN SELBSTSCHALTER FÜR EINEN STROM VON NICHT MEHR ALS 10 A INSTALLIERT WERDEN. Achtung! Alle Anschlüsse müssen vor Anlegen der Spannung installiert werden. Ein Fehler bei der Installation kann das Produkt und die daran angeschlossenen Geräte stark beschädigen. RMT-101 NOVATEK-ELECTRO... - Seite 5 Schema anschließen. Falls das Erzeugnis wie Auswahlrelais der Prioritätsbelastung verwendet wird, das Erzeugnis gemäß dem in der Abb.3 (Abb.3a oder 3b, abhängig von der Lastgröße) angegebenen Schema anschließen. ACHTUNG! BEI DER VERWENDUNG DES RMT-101 ALS AUSWAHLRELAIS DER PRIORITÄTSBELASTUNG WÄHLT DER BENUTZER SELBST AUS, WELCHE DER LASTEN BEIM ANSCHLUSS DES ERZEUGNISSES PRIORISIERT WIRD.
- Seite 6 3.2.1 Verwendung Erzeugnisses Digitalamperemeter Begrenzungsrelais Aufnahmestroms 3 .2.1.1 Nach dem Anlegen der Versorgungsspannung an die Klemmen RMT-101 (Pos.1, Abb.1) erfolgt in der Bereitschaftszeit (nicht länger als 0,8 s) die Lasteinschaltung: Kontakte 1-2 öffnen sich; Kontakte 3-4 schließen sich;...
-
Seite 7: Lebensdauer Und Herstellergarantie
5.6 Vor dem Versand zur Reparatur muss das Erzeugnis in eine Fabrikverpackung oder eine andere Verpackung verpackt werden, die mechanische Schäden ausschließt. Wir bitten Sie: Im Falle der Rücksendung des Produkts und der Übergabe an den Garantieservice (Nachgarantieservice) geben Sie bitte den Grund für die Rücksendung im Bereich der Reklamationsinformationen NOVATEK-ELECTRO RMT-101... -
Seite 8: Transport Und Lagerung
Das Produkt darf in der Verpackung des Herstellers nur bei einer Temperatur von minus 45 bis +60 °C und einer relativen Luftfeuchtigkeit von nicht mehr als 80% transportiert und gelagert werden. 7 ABNAHMEPROTOKOLL Das RMT-101 wird gemäß den Anforderungen der aktuellen technischen Dokumentation hergestellt und akzeptiert und ist für den Betrieb geeignet. Leiter der Qualitätsabteilung...
