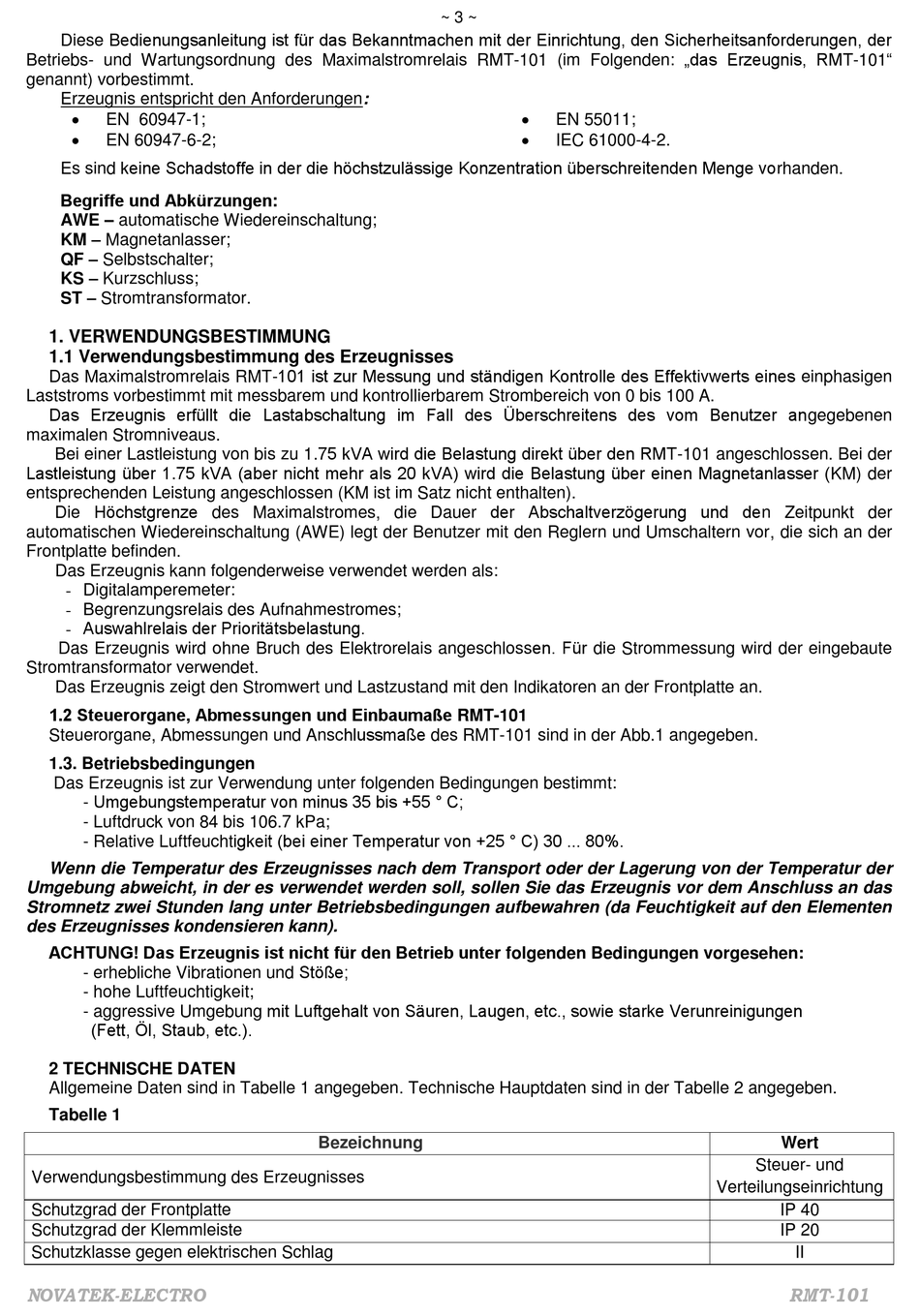

Diese Bedienungsanleitung ist für das Bekanntmachen mit der Einrichtung, den Sicherheitsanforderungen, der
Betriebs- und Wartungsordnung des Maximalstromrelais RМТ-101 (im Folgenden: „das Erzeugnis, RМТ-101"
genannt) vorbestimmt.
Erzeugnis entspricht den Anforderungen:
EN 60947-1;
EN 60947-6-2;
Es sind keine Schadstoffe in der die höchstzulässige Konzentration überschreitenden Menge vorhanden.
Begriffe und Abkürzungen:
AWE – automatische Wiedereinschaltung;
KM – Magnetanlasser;
QF – Selbstschalter;
KS – Kurzschluss;
ST – Stromtransformator.
1. VERWENDUNGSBESTIMMUNG
1.1 Verwendungsbestimmung des Erzeugnisses
Das Maximalstromrelais RMT-101 ist zur Messung und ständigen Kontrolle des Effektivwerts eines einphasigen
Laststroms vorbestimmt mit messbarem und kontrollierbarem Strombereich von 0 bis 100 A.
Das Erzeugnis erfüllt die Lastabschaltung im Fall des Überschreitens des vom Benutzer angegebenen
maximalen Stromniveaus.
Bei einer Lastleistung von bis zu 1.75 kVA wird die Belastung direkt über den RМТ-101 angeschlossen. Bei der
Lastleistung über 1.75 kVA (aber nicht mehr als 20 kVA) wird die Belastung über einen Magnetanlasser (KM) der
entsprechenden Leistung angeschlossen (KM ist im Satz nicht enthalten).
Die Höchstgrenze des Maximalstromes, die Dauer der Abschaltverzögerung und den Zeitpunkt der
automatischen Wiedereinschaltung (AWE) legt der Benutzer mit den Reglern und Umschaltern vor, die sich an der
Frontplatte befinden.
Das Erzeugnis kann folgenderweise verwendet werden als:
- Digitalamperemeter:
- Begrenzungsrelais des Aufnahmestromes;
- Auswahlrelais der Prioritätsbelastung.
Das Erzeugnis wird ohne Bruch des Elektrorelais angeschlossen. Für die Strommessung wird der eingebaute
Stromtransformator verwendet.
Das Erzeugnis zeigt den Stromwert und Lastzustand mit den Indikatoren an der Frontplatte an.
1.2 Steuerorgane, Abmessungen und Einbaumaße RMT-101
Steuerorgane, Abmessungen und Anschlussmaße des RMT-101 sind in der Abb.1 angegeben.
1.3. Betriebsbedingungen
Das Erzeugnis ist zur Verwendung unter folgenden Bedingungen bestimmt:
- Umgebungstemperatur von minus 35 bis +55 ° C;
- Luftdruck von 84 bis 106.7 kPa;
- Relative Luftfeuchtigkeit (bei einer Temperatur von +25 ° C) 30 ... 80%.
Wenn die Temperatur des Erzeugnisses nach dem Transport oder der Lagerung von der Temperatur der
Umgebung abweicht, in der es verwendet werden soll, sollen Sie das Erzeugnis vor dem Anschluss an das
Stromnetz zwei Stunden lang unter Betriebsbedingungen aufbewahren (da Feuchtigkeit auf den Elementen
des Erzeugnisses kondensieren kann).
ACHTUNG! Das Erzeugnis ist nicht für den Betrieb unter folgenden Bedingungen vorgesehen:
- erhebliche Vibrationen und Stöße;
- hohe Luftfeuchtigkeit;
- aggressive Umgebung mit Luftgehalt von Säuren, Laugen, etc., sowie starke Verunreinigungen
(Fett, Öl, Staub, etc.).
2 TECHNISCHE DATEN
Allgemeine Daten sind in Tabelle 1 angegeben. Technische Hauptdaten sind in der Tabelle 2 angegeben.
Tabelle 1
Verwendungsbestimmung des Erzeugnisses
Schutzgrad der Frontplatte
Schutzgrad der Klemmleiste
Schutzklasse gegen elektrischen Schlag
NOVATEK-ELECTRO
~ 3 ~
Bezeichnung
EN 55011;
IEC 61000-4-2.
Wert
Steuer- und
Verteilungseinrichtung
IP 40
IP 20
II
RMT-101
