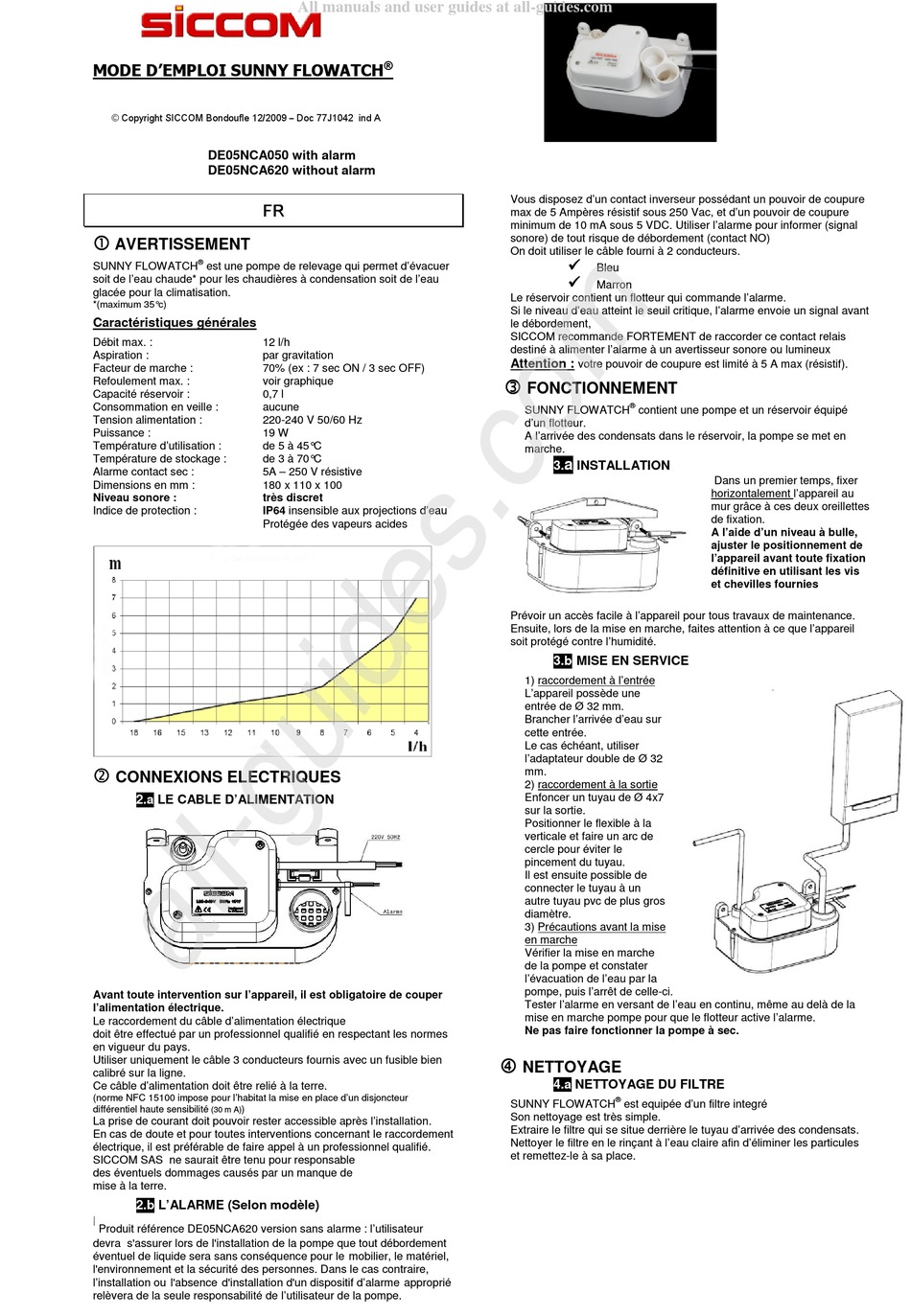

MODE D'EMPLOI SUNNY FLOWATCH
© Copyright SICCOM Bondoufle 12/2009 – Doc 77J1042 ind A
DE05NCA050 with alarm
DE05NCA620 without alarm
FR FR
FR FR
AVERTISSEMENT
®
SUNNY FLOWATCH est une pompe de relevage qui permet d'évacuer
soit de l'eau chaude* pour les chaudières à condensation soit de l'eau
glacée pour la climatisation.
*(maximum 35° c)
Caractéristiques générales
Débit max. : 12 l/h
Aspiration : par gravitation
Facteur de marche : 70% (ex : 7 sec ON / 3 sec OFF)
Refoulement max. : voir graphique
Capacité réservoir : 0,7 l
Consommation en veille : aucune
Tension alimentation : 220-240 V 50/60 Hz
Puissance : 19 W
Température d'utilisation : de 5 à 45° C
Température de stockage : de 3 à 70° C
Alarme contact sec : 5A – 250 V résistive
Dimensions en mm : 180 x 110 x 100
Niveau sonore : très discret
Indice de protection : IP64 insensible aux projections d'eau
Protégée des vapeurs acides
CONNEXIONS ELECTRIQUES
2.a LE CABLE D'ALIMENTATION
Avant toute intervention sur l'appareil, il est obligatoire de couper
l'alimentation électrique.
Le raccordement du câble d'alimentation électrique
doit être effectué par un professionnel qualifié en respectant les normes
en vigueur du pays.
Utiliser uniquement le câble 3 conducteurs fournis avec un fusible bien
calibré sur la ligne.
Ce câble d'alimentation doit être relié à la terre.
(norme NFC 15100 impose pour l'habitat la mise en place d'un disjoncteur
différentiel haute sensibilité )
(30 m A)
La prise de courant doit pouvoir rester accessible après l'installation.
En cas de doute et pour toutes interventions concernant le raccordement
électrique, il est préférable de faire appel à un professionnel qualifié.
SICCOM SAS ne saurait être tenu pour responsable
des éventuels dommages causés par un manque de
mise à la terre.
2.b L'ALARME (Selon modèle)
1
Produit référence DE05NCA620 version sans alarme : l'utilisateur
devra s'assurer lors de l'installation de la pompe que tout débordement
éventuel de liquide sera sans conséquence pour le mobilier, le matériel,
l'environnement et la sécurité des personnes. Dans le cas contraire,
l'installation ou l'absence d'installation d'un dispositif d'alarme approprié
relèvera de la seule responsabilité de l'utilisateur de la pompe.
All manuals and user guides at all-guides.com
®
Vous disposez d'un contact inverseur possédant un pouvoir de coupure
max de 5 Ampères résistif sous 250 Vac, et d'un pouvoir de coupure
minimum de 10 mA sous 5 VDC. Utiliser l'alarme pour informer (signal
sonore) de tout risque de débordement (contact NO)
On doit utiliser le câble fourni à 2 conducteurs.
Bleu
Marron
Le réservoir contient un flotteur qui commande l'alarme.
Si le niveau d'eau atteint le seuil critique, l'alarme envoie un signal avant
le débordement,
SICCOM recommande FORTEMENT de raccorder ce contact relais
destiné à alimenter l'alarme à un avertisseur sonore ou lumineux
Attention :
votre pouvoir de coupure est limité à 5 A max (résistif).
FONCTIONNEMENT
®
SUNNY FLOWATCH contient une pompe et un réservoir équipé
d'un flotteur.
A l'arrivée des condensats dans le réservoir, la pompe se met en
marche.
a
3. INSTALLATION
Prévoir un accès facile à l'appareil pour tous travaux de maintenance.
Ensuite, lors de la mise en marche, faites attention à ce que l'appareil
soit protégé contre l'humidité.
3.b MISE EN SERVICE
1) raccordement à l'entrée
L'appareil possède une
entrée de Ø 32 mm.
Brancher l'arrivée d'eau sur
cette entrée.
Le cas échéant, utiliser
l'adaptateur double de Ø 32
mm.
2) raccordement à la sortie
Enfoncer un tuyau de Ø 4x7
sur la sortie.
Positionner le flexible à la
verticale et faire un arc de
cercle pour éviter le
pincement du tuyau.
Il est ensuite possible de
connecter le tuyau à un
autre tuyau pvc de plus gros
diamètre.
3) Précautions avant la mise
en marche
Vérifier la mise en marche
de la pompe et constater
l'évacuation de l'eau par la
pompe, puis l'arrêt de celle-ci.
Tester l'alarme en versant de l'eau en continu, même au delà de la
mise en marche pompe pour que le flotteur active l'alarme.
Ne pas faire fonctionner la pompe à sec.
NETTOYAGE
4.a NETTOYAGE DU FILTRE
®
SUNNY FLOWATCH est equipée d'un filtre integré
Son nettoyage est très simple.
Extraire le filtre qui se situe derrière le tuyau d'arrivée des condensats.
Nettoyer le filtre en le rinçant à l'eau claire afin d'éliminer les particules
et remettez-le à sa place.
Dans un premier temps, fixer
horizontalement l'appareil au
mur grâce à ces deux oreillettes
de fixation.
A l'aide d'un niveau à bulle,
ajuster le positionnement de
l'appareil avant toute fixation
définitive en utilisant les vis
et chevilles fournies
