Zählerfunktion
6. ZÄHLERFUNKTION

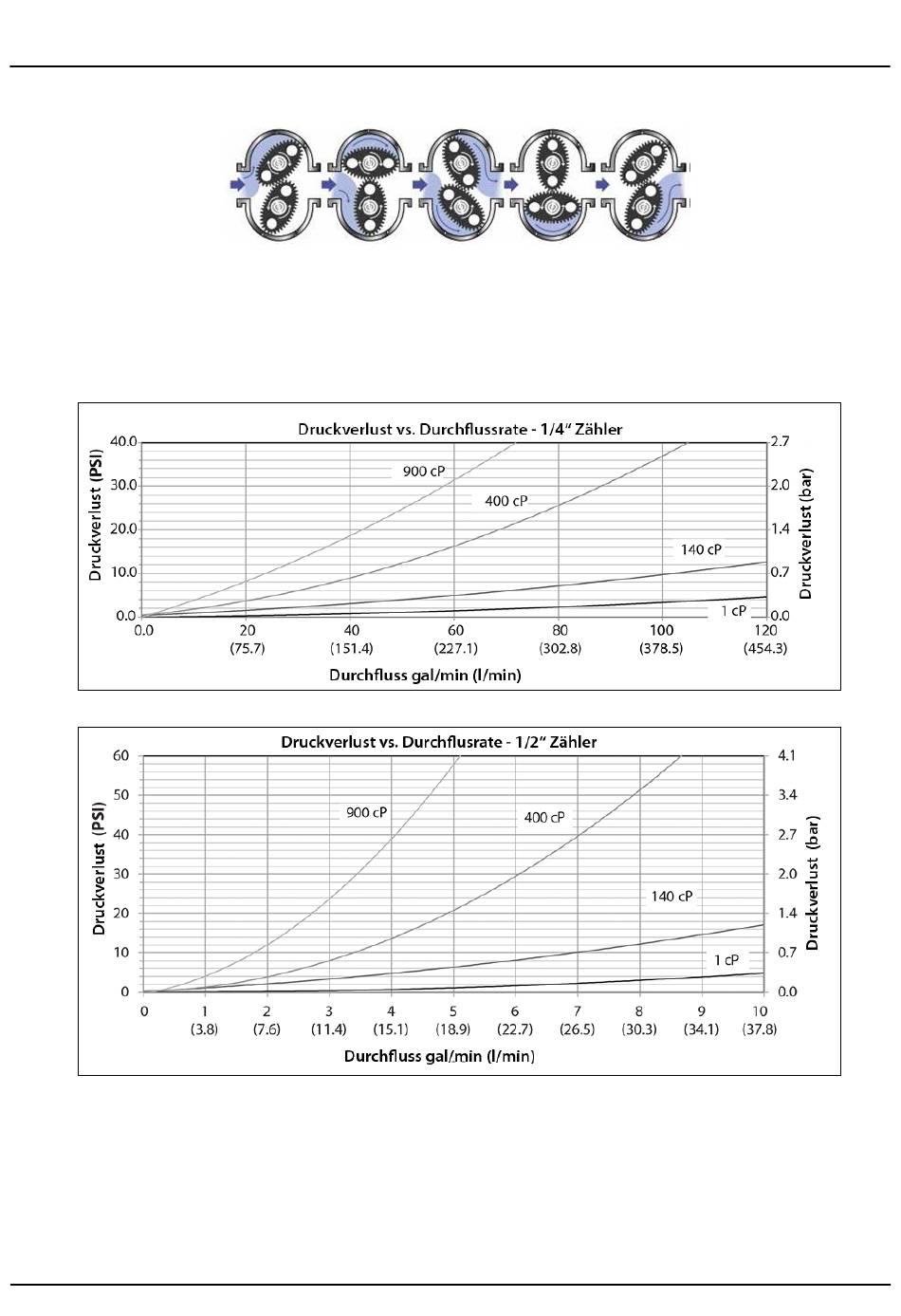

Die Flüssigkeit tritt an der Eingangsöffnung ein und fließt durch die Zählerkammer. In der Kammer werden die Rädchen durch
das Fluid angetrieben, bevor es durch die Ausgangsöffnung austritt. Jede Rotation setzt eine ganz spezielle Menge an Fluid
frei. Sobald sich das Rädchen dreht, leitet ein Magnet an jedem Radende einen Reedschalter an die oben angebaute
Registerleiterplatte. Die Reedschalter senden Impulse an den Mikroprozessor im Register, um die LED-Displaysegmente zu
ändern.
Beim Start der Durchflussmessung beträgt der zu erwartende Druck pro Durchfluss:
März 2020
OG_IOG_BA_01_0999
Seite 5
