Registerprogrammierung
8.5
Display-Modus ändern
(für alle Modelle ILR mit Display)
Der Display-Modus (durch ein „d" in der oberen Reihe auf der linken Seite gekennzeichnet) definiert die Informationen, die
auf der oberen Zeile des Registers bei normalem Betrieb angezeigt werden. Der Display-Modus kann entweder als
Summenanzeige oder für die Durchflussmengenanzeige genutzt werden.
"C" bedeutet Summenzähleranzeige und "F" Durchflussmengenanzeige. Die Summenanzeige wird nachstehend beschrieben:
Während ein Buchstabe auf dem Display blinkt, RESET-Taste drücken, um entweder Summenzähler oder
1.
Durchflussmenge anzuwählen.
2.
Nach Durchführen dieser Einstellung ist die Programmierung des Standardregisters abgeschlossen. Für die Modelle
ILR701, ILR701T, ILR750 und ILR750T, siehe Kapitel „Programmieren von weiteren Parametern".
8.6
Programmiermodus verlassen
(für alle Modelle ILR mit Display)
Gilt für alle Anzeigen: TOTAL- und RESET-Taste drücken und beide Tasten gedrückt halten. Die Anzeige springt auf den
programmierten Skalierungsfaktor zurück und blinkt. Nach dreimal Blinken wird die Registeranzeige dunkel.
BEACHTE:
Wird TOTAL oder RESET gedrückt, schaltet das Display wieder ein.
Seite 12

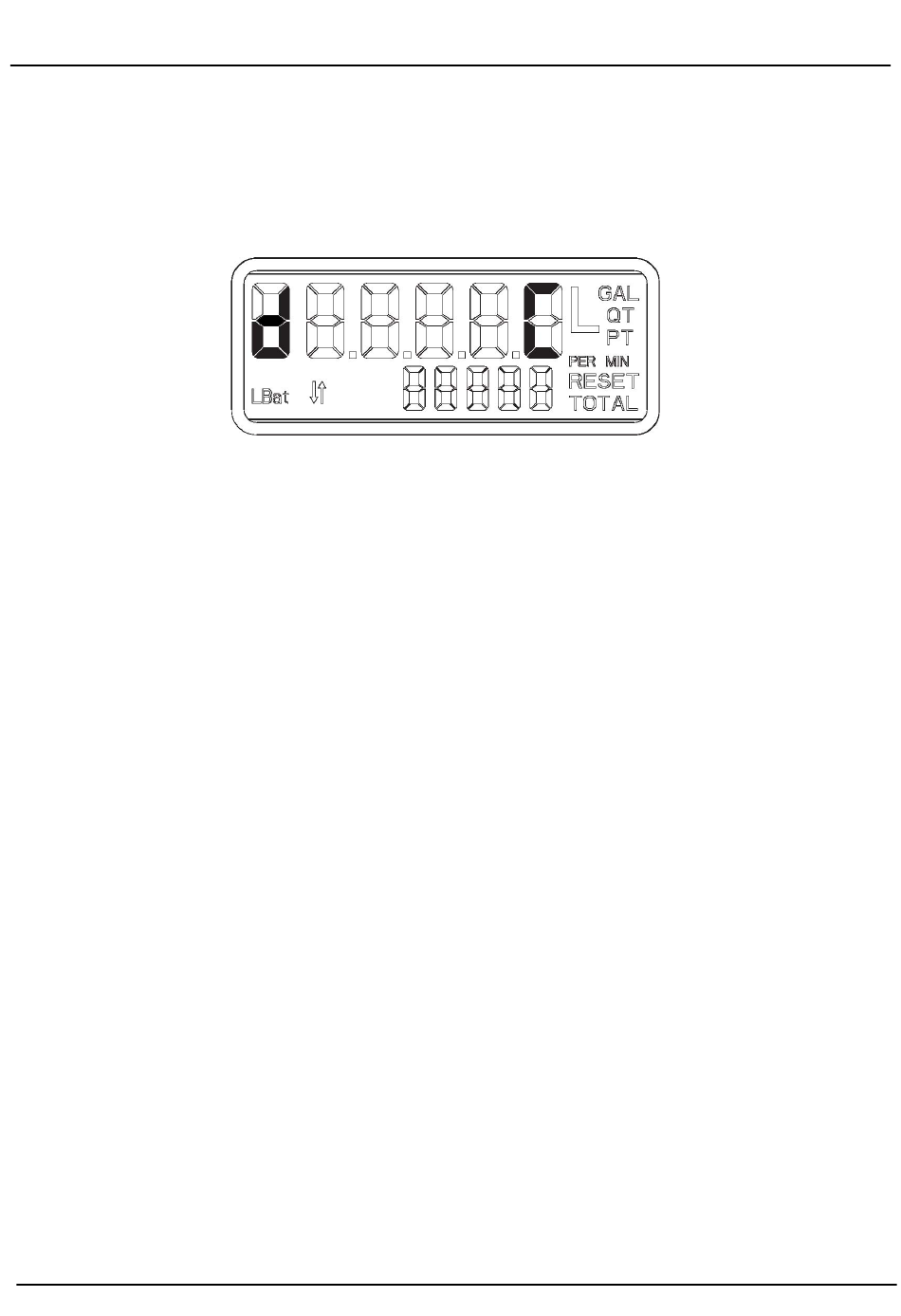

Abbildung 8: Standardanzeige
OG_IOG_BA_01_0999
März 2020
