92-cm-(36-in.)-Mähwerk

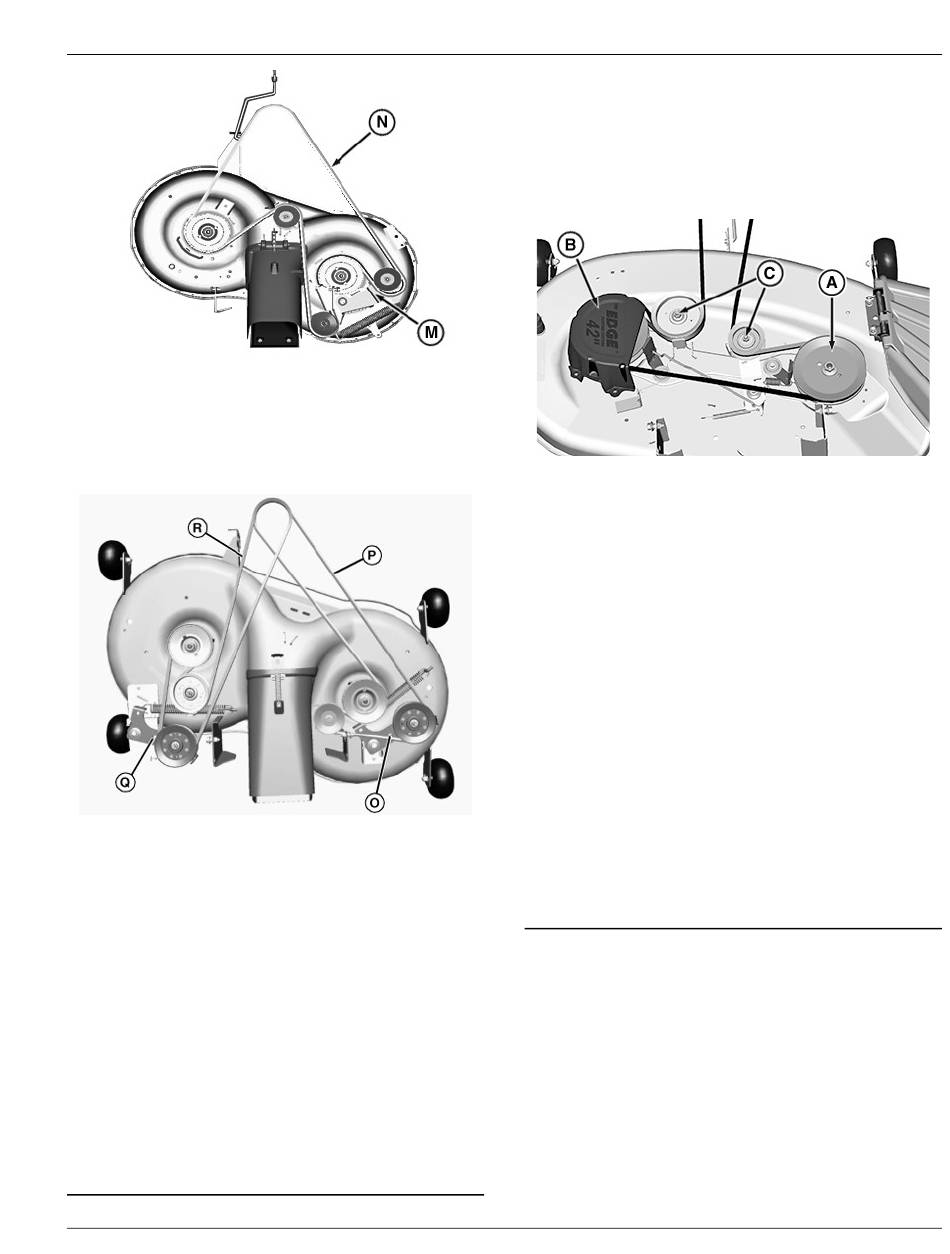

12. Bei einem 92-cm-(36-in.)-Mähwerk ein 3/8-in.-Antriebswerkzeug in
die Vierkantbohrung (M) in der rechten Spannrollenhalterung
einsetzen. Die Spannrollenhalterung nach links drehen und den
Antriebsriemen (N) auf die untere Motorriemenscheibe aufziehen.
Das Werkzeug entfernen, um den Riemen zu spannen.
107-cm-(42-in.)-Mähwerk
13. Bei einem 107-cm-(42-in.)-Mähwerk ein 3/8-in.-Antriebswerkzeug
in die Vierkantbohrung (O) in der rechten Spannrollenhalterung
einsetzen. Die Spannrollenhalterung nach links drehen und den
Antriebsriemen (P) (nur die rechte Seite beim 107-cm-Mähwerk)
auf die obere Motorriemenscheibe aufziehen. Das Werkzeug
entfernen, um den Riemen zu spannen.
14. Bei einem 107-cm-(42-in.)-Mähwerk ein 3/8-in.-Antriebswerkzeug
in die Vierkantbohrung (Q) in der linken Spannrollenhalterung
einsetzen. Die Spannrollenhalterung nach links drehen und den
linken Antriebsriemen (R) auf die obere Motorriemenscheibe
aufziehen. Das Werkzeug entfernen, um die Halterung zu
spannen.
15. Die Abdeckungen auf den Motorriemenscheiben anbringen.
(Siehe "Maschinenabdeckungen ab- und anbauen" im Kapitel
WARTUNG – MÄHWERK.)
16. Mähwerk ausrichten.
17. Den Anbaugerät-Aushubhebel in die tiefste Stellung bringen.
18. Die linke und rechte Mähwerkabdeckung anbringen.
Wartung – Mähwerk
PY21934—UN—25SEP14
GXAL42474—UN—20MAR13
RM87422,0000291-29-15JUN15
51
Austausch des Mähwerk-Antriebsriemens (Modell
107S)
1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt
SICHERHEIT.)
2. Mähwerk abbauen. (Siehe "Abbau des Mähwerks" im Kapitel
WARTUNG – MÄHWERK.)
3. Antriebsriemen entnehmen.
a. Die beiden Kopfschrauben und die Riemenabdeckung über
der Spindel (A) abmontieren.
b. Die drei Kopfschrauben und die Riemenabdeckung (B)
abmontieren.
c. Riemenscheiben (C) lösen.
d. Den Mähwerkriemen abnehmen.
4. Den Riemen auf Verschleiß und Schäden prüfen und
gegebenenfalls austauschen.
5. Oberseite des Mähwerks und Riemenscheiben reinigen.
6. Den Riemen wie gezeigt auf das Mähwerk aufziehen.
Sicherstellen, dass der Riemen in den Nuten der einzelnen
Riemenscheiben sitzt.
7. Riemenscheiben mit dem vorgeschriebenen Drehmoment
anziehen.
Spezifikation
Riemenscheiben—Drehmoment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 N·m (35 lb.-ft.)
8. Die beiden Mähwerkriemenabdeckungen in umgekehrter
Reihenfolge zum Ausbau montieren.
9. Mähwerk anbauen. (Siehe "Anbau des Mähwerks" im Kapitel
WARTUNG – MÄHWERK.)
10. Bei Bedarf die Spannung des Mähwerkriemens und die
Mähspindelbremsen einstellen.
Austausch des Mähwerk-Antriebsriemens (Modelle
92H und 107H)
1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt
SICHERHEIT.)
2. Den Anbaugerät-Aushubhebel in die tiefste Stellung bringen.
3. Die linke und rechte Mähwerkabdeckung entfernen. (Siehe
"Maschinenabdeckungen ab- und anbauen" im Kapitel WARTUNG
– MÄHWERK.)
4. Die Abdeckungen der Motorriemenscheiben entfernen.
PY24557—UN—11JUN15
