2 Produktübersicht
2.1

EL1502

2.1.1 Einführung

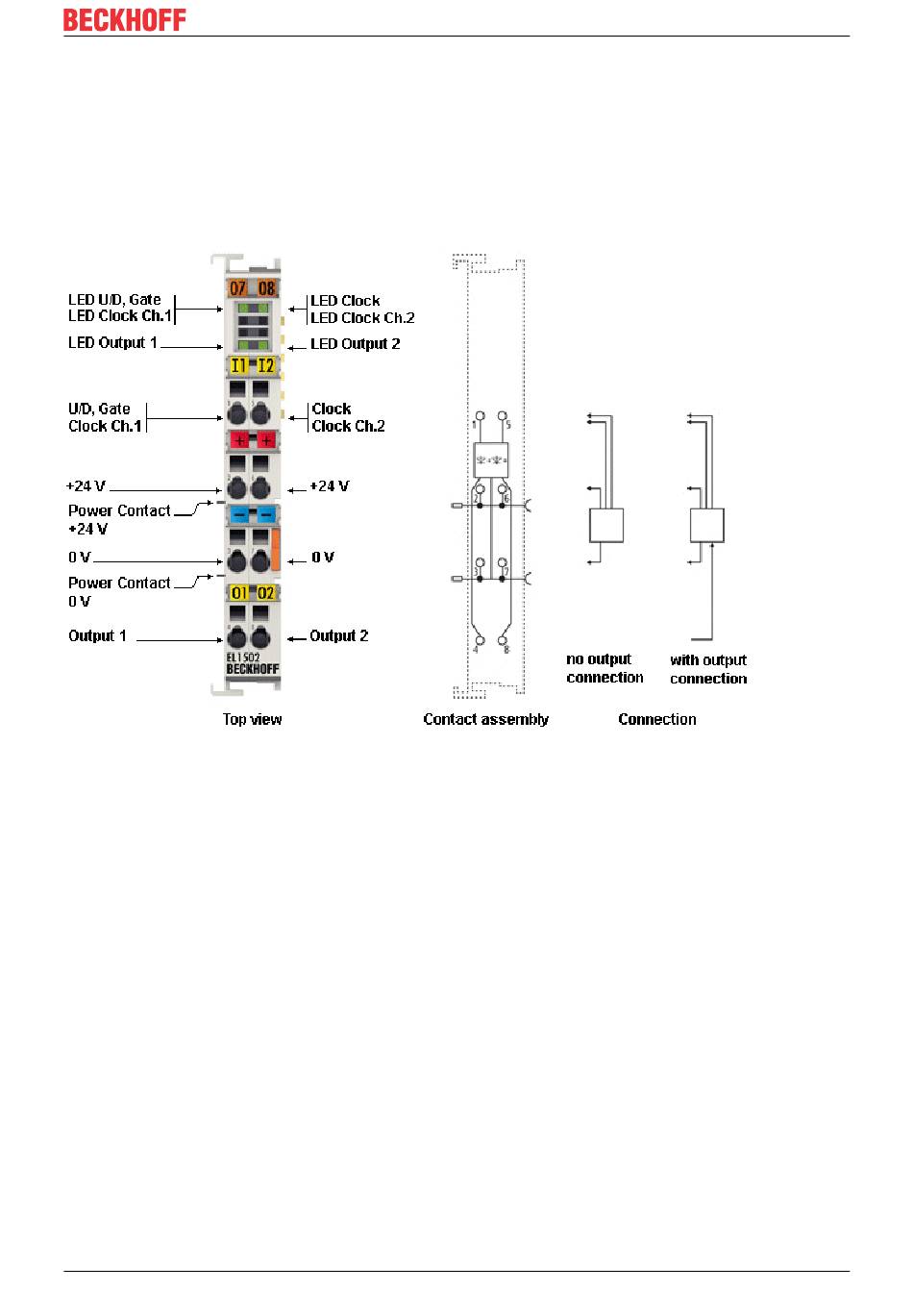

Abb. 10: EL1502
Vor-/Rückwärtszähler 24 V
Der V/R-Zähler zählt binäre Impulse und transportiert den Zählerstand galvanisch getrennt zum
übergeordneten Automatisierungsgerät.
Die EtherCAT-Klemme EL1502 kann wahlweise betrieben werden als:
• einkanaliger Zähler (32 Bit), der über den Eingang V/R zwischen Vorwärts- und Rückwärtszählen
umgeschaltet werden kann (Auslieferungszustand)
• einkanaliger Zähler (32 Bit), der über den Gateanschluss gesteuert wird
• zwei separate logische Zähler (32 Bit), die mit den Clock 1 und 2 Eingängen nur in eine Richtung
zählen können
Der Signalzustand der Ein- und Ausgänge wird durch Leuchtdioden angezeigt.
Die beiden Ausgänge (Output 1 und Output 2) werden abhängig vom Zählerstand geschaltet und können
somit als schnelle Steuersignale für Feldgeräte genutzt werden.
Die EL1502 unterstützt die Distributed Clocks, d. h. die Eingangsdaten können synchron mit anderen Daten
erfasst werden, die ebenfalls verteilt an Distributed Clock Klemmen angeschlossen sind. Die systemweite
Genauigkeit liegt bei < 100 ns.
EL1502, EL1512
, 100 kHz
DC
