86 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
5. Serrer les vis étape par étape pour éviter toute déformation.
Pour les couples de serrage, consulter le tableau 3 à la
page 84.
6. Serrer les vis à goupille (3) de manière à ce qu'elles pénètrent
légèrement dans le matériau du corps du vérin. Couple de
serrage 6 Nm.

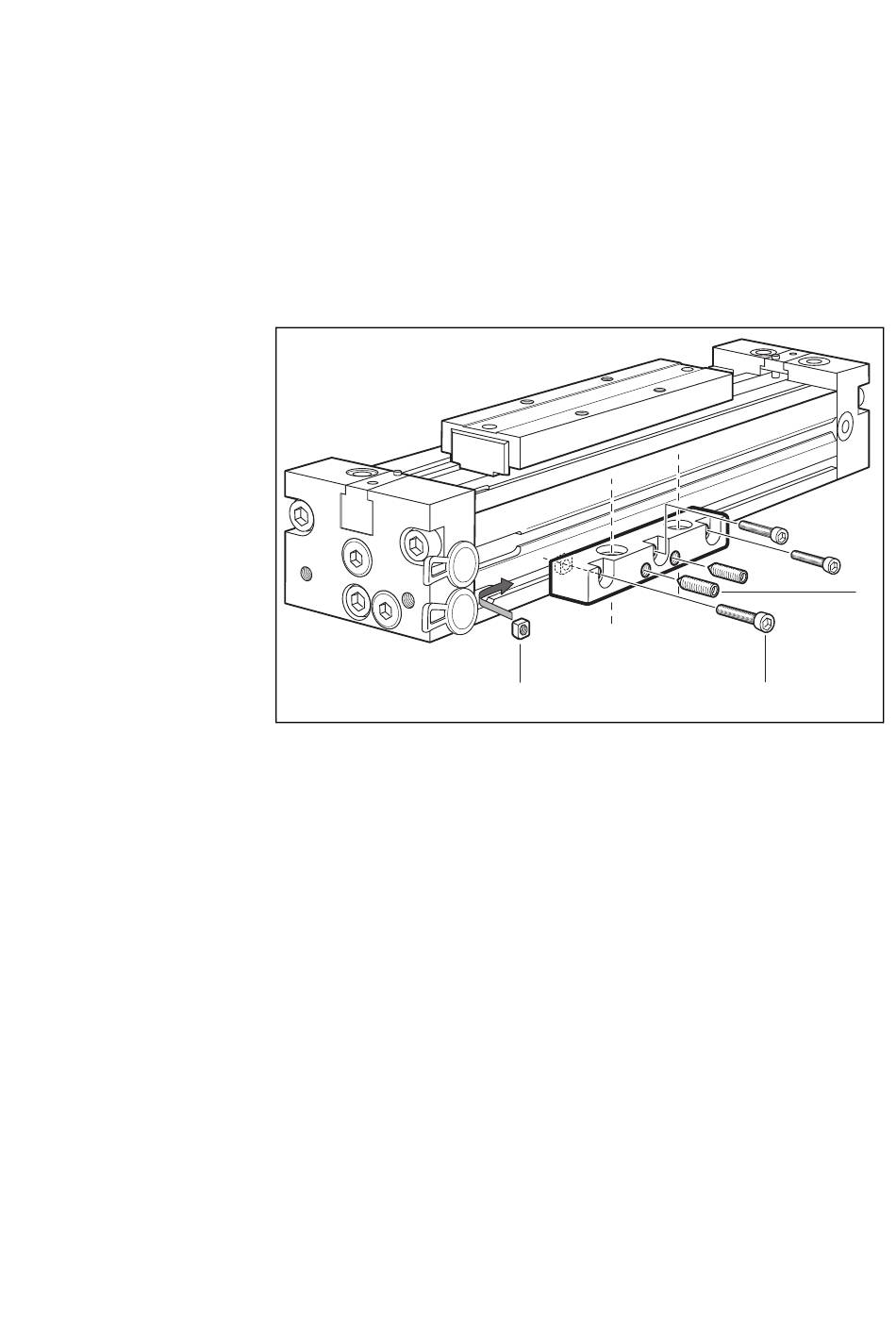

Fig. 4: Montage des fixations par patte pour les tailles de piston 25 à
80 mm
6.2.3 Monter les fixations par patte, taille de piston
16 mm
1. Placer les fixations par patte destinées aux deux extrémités
sur une surface solide, plane, voir Fig. 5.
2. Poser le vérin sur les fixations par patte et enfoncer les
fixations dans l'évidement situé sur l'arête inférieure du vérin.
3. Fixer un côté (1) des fixations par patte à l'aide des vis adaptées
sur la surface de montage.
4. Placer la plaque de serrage libre (2) sur l'autre côté de la
fixation par patte et visser aussi ce côté sur la surface de
montage. Maintenant le vérin est bien calé entre les fixations
par patte.
3x
1
3
00120552
2
