9.2.1 Kontrollera tryckluftsanslutningen
Kontrollera regelbundet tryckluftsanslutningar och
tryckluftsledningar med avseende på läckor. Byt ut skadade
eller klämda ledningar.
9.2.2

Efterjustera spelet i skytteln

På cylindrar med glidstyrning (RMC-SB) kan spelet i skytteln öka
med tiden pga förslitning. Visst spel krävs dock för lägsta friktion.
1. Vid behov, dra åt skruvarna på skyttelns sidor växelvis som
anges i figur 13 tills skytteln sitter centrerad helt utan spel.
2. Lätta på skruvarna upp till ett kvarts (1/4-dels) varv. Ett mindre
spel ska kännas om man slår lätt på skytteln med
gummiklubba eller liknande.
5
6

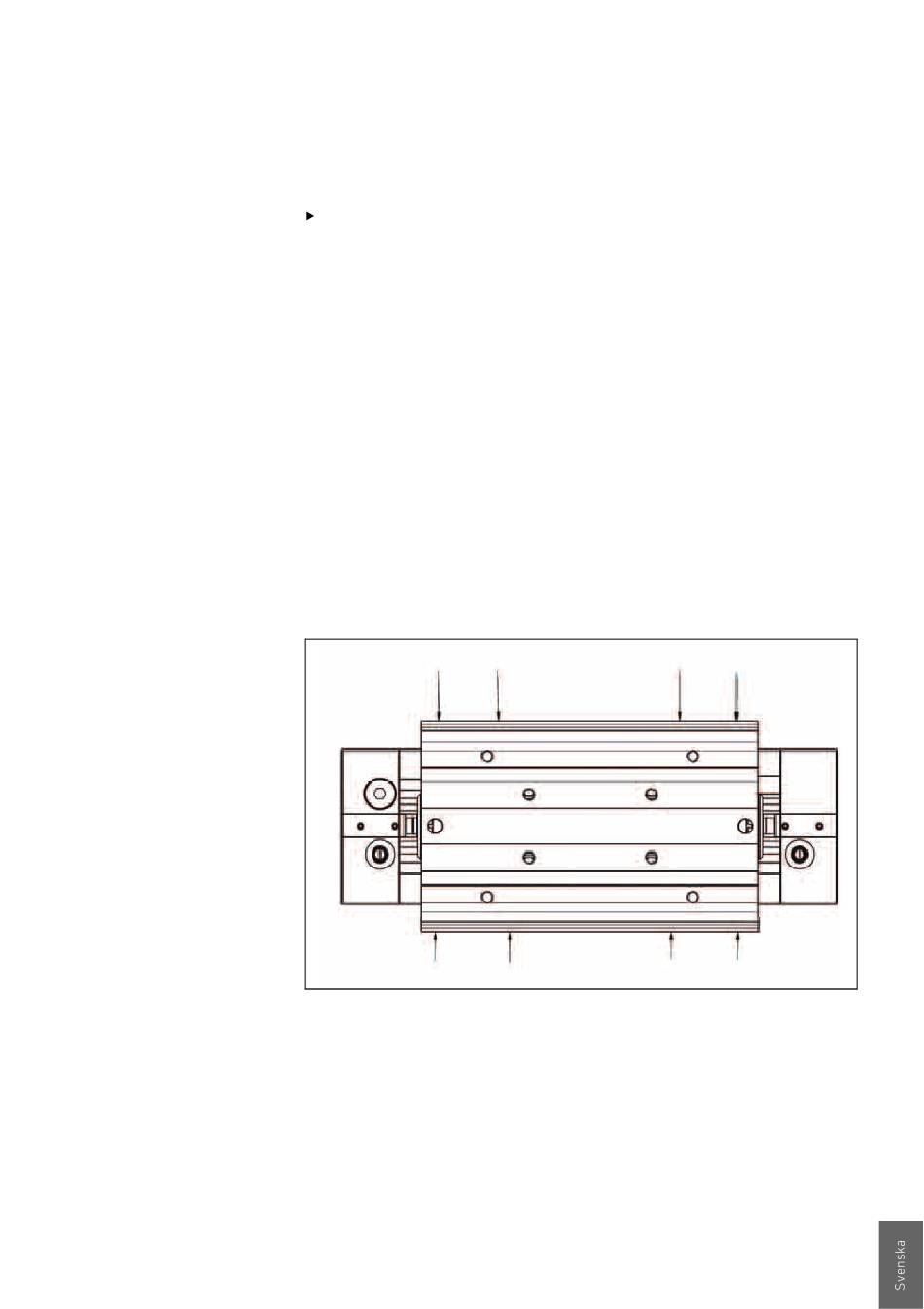

Fig. 13: Efterjustering av glidstyrning
Vid stor förslitning finns glidlager för utbyte. Se produktkatalogen.
1
2
205
Skötsel och underhåll
3 7
4 8
00123768
