Hinweis:
AVENTICS | RCM | R402002349-BDL-001-AC
7.1 Druckluftzufuhr anschließen
1. Entfernen Sie die Verschlussschrauben (1) aus den
Anschlüssen.
2. Stellen Sie sicher, dass die Druckluftzufuhr abgeschaltet ist,
und schließen Sie dann die Druckluftleitungen an. In der
nachfolgenden Abbildung sind die Funktionen der einzelnen
Anschlüsse dargestellt.
3. Stellen Sie sicher, dass alle ungenutzten Anschlüsse
ordnungsgemäß verschlossen sind.
1
3
4
2

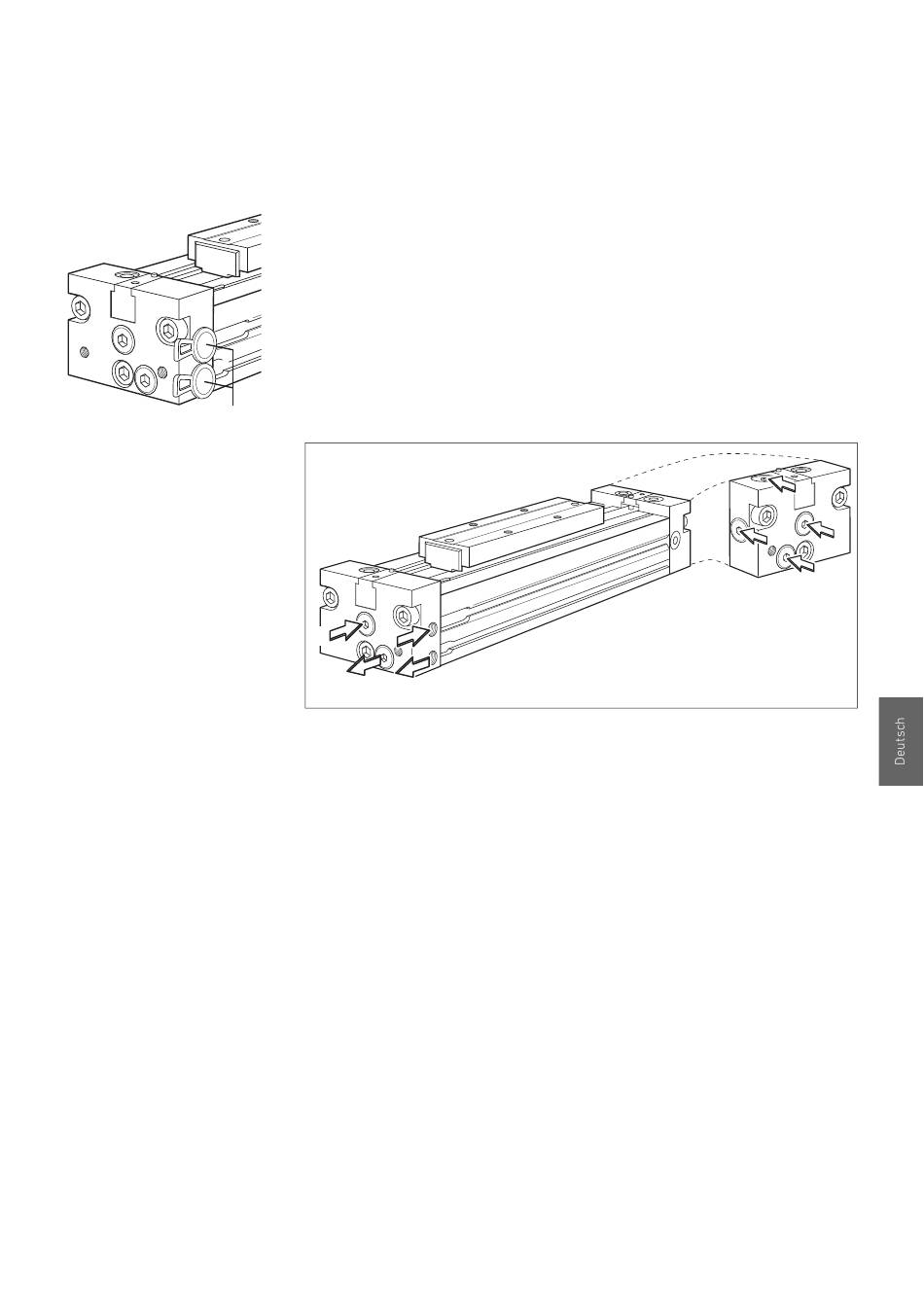

Abb. 12: Anschlüsse für Druckluft
1 Hauptanschluss: Verschieben des Schlittens nach rechts
2 Hauptanschluss: Verschieben des Schlittens nach links
3 Alternativanschluss: Verschieben des Schlittens nach rechts
4 Alternativanschluss: Verschieben des Schlittens nach links
Wenn hohe Zylindergeschwindigkeiten benötigt werden, können
die Anschlüsse parallel belegt werden.
Um beim Anfahren ein unkontrolliertes Losschnellen des
Zylinders zu verhindern, muss der Druck langsam gesteigert
werden, bis der Zylinder sich in der richtigen Position befindet.
27
Inbetriebnahme
4
4
4
4
00123766
